हीलियम रिसाव परीक्षण उपकरण के लिए ≥90% रिकवरी दर के साथ औद्योगिक हीलियम रिकवरी मशीन

रिसाव परीक्षण पूरा होने के बाद हीलियम गायब नहीं होता है। गैस का एक बड़ा हिस्सा परीक्षण कक्ष, पाइपलाइनों और जुड़े फिक्स्चर के अंदर रहता है। यदि इसे प्रत्येक चक्र के बाद निकाल दिया जाता है, तो उत्पादन चालू रखने के लिए ताजा हीलियम की लगातार आपूर्ति करनी होगी। समय के साथ, यह हीलियम रिसाव परीक्षण में सबसे अधिक परिचालन लागतों में से एक बन जाता है।

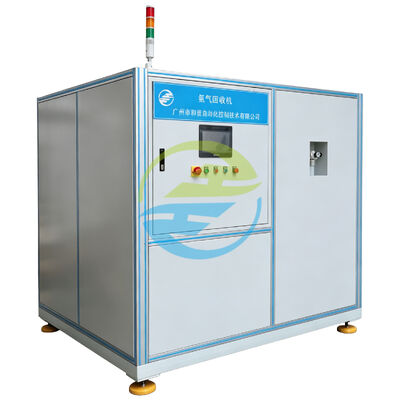

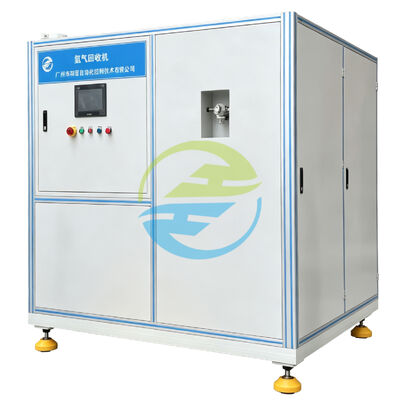

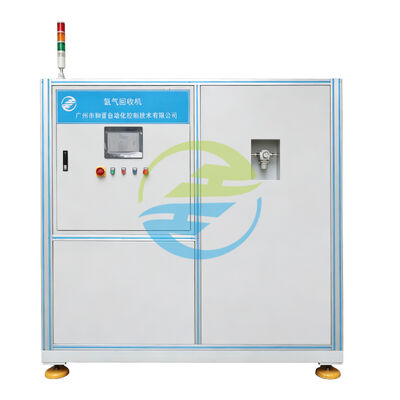

HJ-HS-4 हीलियम रिकवरी मशीन को रिसाव परीक्षण उपकरण और हीलियम आपूर्ति प्रणाली के बीच स्थापित किया जाता है ताकि शेष गैस को निकलने से पहले पुनर्प्राप्त किया जा सके। हीलियम को एकल-उपयोग उपभोज्य के रूप में मानने के बजाय, मशीन शुद्धिकरण और एकाग्रता समायोजन के बाद इसे उत्पादन प्रक्रिया में वापस कर देती है। पुनर्प्राप्त हीलियम को संपीड़ित किया जाता है, संग्रहीत किया जाता है और आवश्यक परिचालन स्थितियों तक पहुंचने पर रिसाव परीक्षण स्टेशन पर वापस आपूर्ति की जाती है।

रिसाव परीक्षण पद्धति को बदलने के बजाय, पुनर्प्राप्ति प्रणाली उत्पादन लाइन के माध्यम से हीलियम के प्रवाह को बदल देती है। यह मौजूदा हीलियम रिसाव परीक्षण उपकरण के साथ काम करता है और परीक्षण अनुक्रम को प्रभावित किए बिना गैस परिसंचरण प्रक्रिया का हिस्सा बन जाता है।

हेजिन द्वारा विकसित, एचजे-एचएस-4 उत्पादन वातावरण के लिए उपयुक्त है जहां हीलियम रिसाव परीक्षण पूरे दिन लगातार किया जाता है। चाहे एप्लिकेशन में हीट एक्सचेंजर्स, रेफ्रिजरेशन घटक, ऑटोमोटिव पार्ट्स या सीलबंद औद्योगिक उत्पाद शामिल हों, सिस्टम स्थिर उत्पादन बनाए रखते हुए निर्माताओं को पुन: प्रयोज्य हीलियम पुनर्प्राप्त करने में मदद करता है।

प्रत्येक रिसाव परीक्षण परीक्षण सर्किट के अंदर हीलियम के शेष रहने के साथ समाप्त होता है। हालाँकि मात्रा उत्पाद के आकार और परीक्षण प्रक्रिया के अनुसार भिन्न होती है, शेष गैस जारी करने का मतलब अगले उत्पादन चक्र से पहले उसी मात्रा को फिर से खरीदना है।

हीलियम पुनर्प्राप्त करने से यह प्रक्रिया बदल जाती है।

गैस को ख़त्म करने के बजाय, रिकवरी मशीन इसे एक बंद परिसंचरण प्रणाली में स्थानांतरित कर देती है। एक बार एकत्र होने के बाद, हीलियम को साफ, संपीड़ित और संग्रहीत किया जाता है जब तक कि यह रिसाव परीक्षण उपकरण के लिए आवश्यक परिचालन स्थितियों तक नहीं पहुंच जाता। ताजा हीलियम केवल तभी डाला जाता है जब निगरानी की गई सांद्रता पूर्व निर्धारित मूल्य से कम हो जाती है।

यह दृष्टिकोण पुनर्प्राप्त हीलियम को केवल एक बार उपयोग करने के बजाय कई परीक्षण चक्रों में भाग लेने की अनुमति देता है।

रिकवरी मशीन सामान्यतः हीलियम रिसाव परीक्षण स्टेशन और हीलियम भंडारण स्रोत के बीच स्थापित की जाती है।

ऑपरेशन के दौरान, रिसाव परीक्षण उपकरण बिल्कुल पहले की तरह ही काम करता रहता है। प्रत्येक परीक्षण चक्र के बाद अंतर शुरू होता है।

अवशिष्ट हीलियम को डिस्चार्ज होने के बजाय स्वचालित रूप से पुनर्प्राप्ति पाइपलाइन में निर्देशित किया जाता है। पुनर्प्राप्ति मशीन योग्य हीलियम को उत्पादन लाइन में वापस करने से पहले शेष प्रक्रियाओं को स्वतंत्र रूप से पूरा करती है।

क्योंकि पुनर्प्राप्ति अनुक्रम स्वचालित रूप से चलता है, उत्पादन ऑपरेटरों को परीक्षण को बाधित करने या विभिन्न भंडारण टैंकों के बीच मैन्युअल रूप से गैस स्थानांतरित करने की आवश्यकता नहीं होती है।

हीलियम को पुनर्प्राप्त करना केवल तभी उपयोगी है जब पुनर्नवीनीकृत गैस रिसाव परीक्षण के लिए उपयुक्त बनी रहे।

HJ-HS-4 पुनर्प्राप्ति प्रक्रिया के दौरान गैस सांद्रता और परिचालन दबाव दोनों की निगरानी करता है।

जब हीलियम सांद्रता कम हो जाती है, तो ताजा हीलियम स्वचालित रूप से जोड़ा जाता है।

जब ऑपरेटिंग दबाव बदलता है, तो नियंत्रण प्रणाली स्थिर गैस वितरण बनाए रखने के लिए पुनर्प्राप्ति अनुक्रम को समायोजित करती है।

इन परिचालन स्थितियों को लगातार नियंत्रित करके, मशीन पुनर्नवीनीकरण हीलियम की आपूर्ति करती है जो बार-बार रिसाव परीक्षण अनुप्रयोगों के लिए उपयुक्त रहती है।

मानक विवरण

• ISO 20485 गैर-विनाशकारी परीक्षण - रिसाव परीक्षण - ट्रेसर गैस विधि
• ISO 12100 मशीनरी की सुरक्षा - डिज़ाइन के लिए सामान्य सिद्धांत
• IEC 60204-1 मशीनरी की सुरक्षा - मशीनों के विद्युत उपकरण
• आईएसओ 8573-1 संपीड़ित वायु गुणवत्ता वर्गीकरण (गैस शुद्धिकरण के लिए संदर्भ)
• औद्योगिक वातावरण के लिए आईएसओ 14644-1 स्वच्छता नियंत्रण

यह अपेक्षा की जाती है कि उत्पादन उपकरण, विनिर्माण कार्यक्रम को बाधित किए बिना, अक्सर कई पारियों में लगातार संचालित होते रहें। इसलिए पुनर्प्राप्ति प्रणाली को स्थिर संचालन और सीधे रखरखाव को ध्यान में रखकर डिज़ाइन किया गया है।

मशीन प्रत्येक रिसाव परीक्षण के बाद स्वचालित रूप से हीलियम संग्रह, शुद्धिकरण, एकाग्रता निगरानी और गैस पुनःपूर्ति करती है। ऑपरेटरों को केवल टच-स्क्रीन इंटरफ़ेस के माध्यम से ऑपरेटिंग स्थिति की निगरानी करने की आवश्यकता होती है, जबकि पुनर्प्राप्ति अनुक्रम पूर्व निर्धारित मापदंडों के अनुसार चलता है।

मॉड्यूलर लेआउट नियमित रखरखाव को भी सरल बनाता है। सुविधाजनक निरीक्षण और प्रतिस्थापन के लिए फिल्टर, वाल्व और प्रमुख कार्यात्मक इकाइयों की व्यवस्था की जाती है, जिससे निर्धारित सर्विसिंग के दौरान रखरखाव के समय को कम करने में मदद मिलती है।

हेजिन औद्योगिक उत्पादन के लिए स्वचालित रिसाव परीक्षण उपकरण के डिजाइन और निर्माण में माहिर है।

कंपनी की उत्पाद श्रृंखला में हीलियम रिसाव परीक्षण मशीनें, हीलियम रिकवरी सिस्टम, रेफ्रिजरेंट चार्जिंग उपकरण, वैक्यूम सिस्टम और ऑटोमोटिव, रेफ्रिजरेशन, हीट एक्सचेंज और थर्मल प्रबंधन विनिर्माण में उपयोग किए जाने वाले अनुकूलित स्वचालन समाधान शामिल हैं।

मैकेनिकल डिजाइन और इलेक्ट्रिकल इंटीग्रेशन से लेकर सॉफ्टवेयर डेवलपमेंट और इक्विपमेंट असेंबली तक, हर प्रोजेक्ट हेजिन की इंजीनियरिंग और मैन्युफैक्चरिंग टीम द्वारा पूरा किया जाता है। यह ग्राहकों को उनकी उत्पादन प्रक्रिया को मानक मशीनों के अनुरूप अपनाने के बजाय ऐसे उपकरण प्राप्त करने में सक्षम बनाता है जो उनकी उत्पादन आवश्यकताओं से मेल खाते हैं।
