| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | एचजे224 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट प्रति 3 महीने |

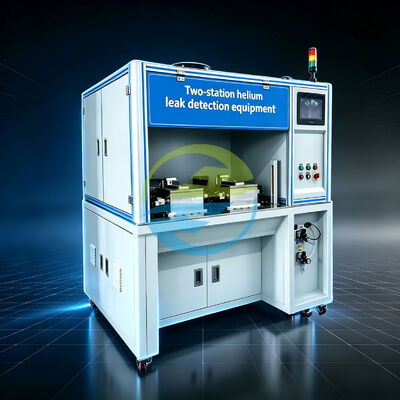

दो परीक्षण स्टेशनों के साथ स्वचालित गैस जकड़न निरीक्षण के लिए उच्च परिशुद्धता रिले हीलियम रिसाव परीक्षण उपकरण
एक रिले बाहर से पूरी तरह से इकट्ठी हुई दिख सकती है, फिर भी इसका सीलिंग प्रदर्शन उन दोषों पर निर्भर हो सकता है जिन्हें दृश्य निरीक्षण के दौरान देखना असंभव है।
ऑटोमोटिव रिले, सीलबंद विद्युत घटकों और अन्य सटीक असेंबलियों के निर्माताओं के लिए, रिसाव परीक्षण एक अन्य गुणवत्ता-नियंत्रण कदम से कहीं अधिक है। यह सत्यापित करने का एक व्यावहारिक तरीका है कि तैयार घटक ने अगले उत्पादन चरण में जाने से पहले गैस की जकड़न का आवश्यक स्तर हासिल कर लिया है या नहीं।
दो-स्टेशन रिले हीलियम रिसाव परीक्षण उपकरण विशेष रूप से इसी आवश्यकता के अनुरूप विकसित किया गया है।
सिस्टम ट्रेसर गैस के रूप में हीलियम का उपयोग करता है। क्योंकि हीलियम बेहद छोटे रिसाव पथों से गुजर सकता है, जब सीलबंद वर्कपीस में रिसाव पथ होता है तो हीलियम रिसाव डिटेक्टर द्वारा इसका पता लगाया जा सकता है। यह हीलियम रिसाव परीक्षण को उन घटकों के लिए विशेष रूप से उपयुक्त बनाता है जहां पारंपरिक दबाव-क्षय या वायु-जकड़न परीक्षण अकेले पर्याप्त संवेदनशीलता प्रदान नहीं कर सकता है।
दो-स्टेशन कॉन्फ़िगरेशन उत्पादन टीमों को अधिक लचीलापन भी देता है। जबकि एक स्टेशन अपने प्रोग्राम किए गए परीक्षण चक्र को पूरा कर रहा है, दूसरे स्टेशन को अगले वर्कपीस के लिए तैयार किया जा सकता है। यह संचालन के बीच अनावश्यक प्रतीक्षा को कम करने में मदद करता है और उपकरण को निरंतर उत्पादन वर्कफ़्लो में एकीकृत करना आसान बनाता है।
इसे मुख्य रूप से रिले परीक्षण के लिए डिज़ाइन किया गया है, जबकि इसकी स्थिरता और प्रक्रिया कॉन्फ़िगरेशन को ग्राहक की वर्कपीस की वास्तविक संरचना, आयाम और परीक्षण आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
दो-स्टेशन संरचना उपकरण को दो स्वतंत्र कार्य स्थितियों के माध्यम से परीक्षण कार्यों को संभालने की अनुमति देती है। यह कॉन्फ़िगरेशन उत्पादन वातावरण के लिए उपयुक्त है जहां निर्माताओं को व्यावहारिक थ्रूपुट के साथ परीक्षण सटीकता को संतुलित करने की आवश्यकता होती है।
हीलियम का उपयोग डिटेक्शन गैस के रूप में किया जाता है। इसकी भौतिक विशेषताएं इसे सीलबंद घटकों में बहुत छोटे रिसाव पथों की पहचान करने के लिए उपयुक्त बनाती हैं।
उपकरण को स्वचालित हीलियम रिसाव का पता लगाने की प्रक्रिया के आसपास डिज़ाइन किया गया है, जो वास्तविक पता लगाने के चरण के दौरान मैन्युअल निर्णय पर निर्भरता को कम करता है।
यह उपकरण मुख्य रूप से रिले परीक्षण के लिए है। हेजिन रिले आयामों, कनेक्शन संरचनाओं और उत्पादन आवश्यकताओं के अनुसार समर्पित फिक्स्चर विकसित कर सकता है।
प्रकाशित कॉन्फ़िगरेशन निरीक्षण के लिए 1-4 वर्कपीस का समर्थन करता है, जो विभिन्न लोडिंग व्यवस्थाओं के लिए लचीलापन प्रदान करता है।
केवल एक स्टैंडअलोन डिटेक्टर की पेशकश करने के बजाय, हेजिन ग्राहक की संपूर्ण परीक्षण प्रक्रिया के आसपास उपकरण विकसित करता है, जिसमें फिक्स्चर डिजाइन, परीक्षण अनुक्रम और उत्पादन-लाइन एकीकरण शामिल है।
सीलबंद रिले परीक्षण का प्राथमिक अनुप्रयोग।
विशिष्ट रूप से लागू वर्कपीस में शामिल हो सकते हैं:
सिस्टम को अन्य सीलबंद घटकों के लिए भी विचार किया जा सकता है जब उनके आयाम, कनेक्शन विधि और रिसाव-परीक्षण आवश्यकताएं उपकरण के साथ संगत हों।
एक नए एप्लिकेशन के लिए, ग्राहकों को वर्कपीस ड्राइंग, सीलिंग संरचना, परीक्षण दबाव, आवश्यक स्वीकार्य रिसाव दर और अपेक्षित उत्पादन क्षमता प्रदान करनी चाहिए। इसके बाद हेजिन परीक्षण विधि और फिक्स्चर कॉन्फ़िगरेशन का मूल्यांकन कर सकता है।
गैस-जकड़न और रिसाव प्रदर्शन पर ध्यान केंद्रित किया गया है, जिसमें शामिल हैं:
सीलबंद वर्कपीस से आसपास के वातावरण में रिसाव का पता लगाना।
सीलिंग इंटरफेस, जोड़ों या संरचनात्मक दोषों के कारण होने वाले रिसाव पथ का पता लगाना।
हीलियम-आधारित पहचान बहुत छोटे रिसाव पथों की पहचान कर सकती है जिन्हें दृश्य निरीक्षण के माध्यम से पहचानना मुश्किल हो सकता है।
दोहराने योग्य परीक्षण प्रक्रिया निर्माताओं को उत्पादन बैचों में सीलिंग प्रदर्शन की स्थिरता की निगरानी करने में मदद करती है।
ISO 20485:2017 ट्रेसर-गैस रिसाव परीक्षण के लिए सबसे सीधे तौर पर प्रासंगिक अंतरराष्ट्रीय संदर्भ है। आईएसओ बताता है कि मानक एक ट्रेसर गैस और एक ट्रेसर-गैस-विशिष्ट रिसाव डिटेक्टर का उपयोग करके रिसाव का पता लगाने की तकनीकों का वर्णन करता है।
ISO 20486:2017 ISO 19.100 गैर-विनाशकारी परीक्षण मानकों का हिस्सा है जो गैसों के लिए संदर्भ लीक के रिसाव परीक्षण और अंशांकन को कवर करता है। रिसाव-परीक्षण प्रणालियों के लिए पता लगाने योग्य संदर्भ रिसाव की स्थिति स्थापित करते समय यह प्रासंगिक है।
आईएसओ 9001 गुणवत्ता प्रबंधन प्रणालियों के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त ढांचा प्रदान करता है।
महत्वपूर्ण 2026 अद्यतन: आईएसओ 9001:2026 अब प्रकाशित हो चुका है, जबकि आईएसओ 9001:2015 वापस ले लिया गया है। इसलिए, प्रोजेक्ट दस्तावेज़ीकरण को आईएसओ 9001:2015 को वर्तमान संस्करण के रूप में स्वचालित रूप से वर्णित करने के बजाय लागू संस्करण की पहचान करनी चाहिए।
आईईसी 60529 आईपी कोड प्रणाली को परिभाषित करता है जिसका उपयोग विद्युत उपकरणों के लिए बाड़ों द्वारा प्रदान की गई सुरक्षा की डिग्री को वर्गीकृत करने के लिए किया जाता है। आईईसी समेकित प्रकाशन में इसके संशोधनों के साथ मूल मानक भी शामिल है।
| तकनीकी वस्तु | विनिर्देश |
|---|---|
| उपकरण प्रकार | डुअल-स्टेशन हीलियम रिसाव का पता लगाने वाली प्रणाली |
| परीक्षण उत्पाद | पहले से चार्ज किया हुआ उत्पाद |
| निर्वात कक्षों की संख्या | 2 कक्ष |
| प्रति चैम्बर भाग | 1-4 टुकड़े |
| लोडिंग/अनलोडिंग विधि | नियमावली |
| उत्पादन क्षमता | 200 टुकड़े/घंटा |
| स्वीकृति मानदंड | 400 टुकड़ों के साथ सत्यापन पर आधारित स्वीकृति परीक्षण |
| गैस का परीक्षण करें | हीलियम |
| बिजली की आपूर्ति | 380 वी, 3-चरण 5-तार प्रणाली, 50 हर्ट्ज |
| बिजली कनेक्शन | सेवा कनेक्शन प्रदान किया गया |
| हीलियम आपूर्ति | गैस सिलेंडर की आपूर्ति |
| आपूर्ति दूरी | उपकरण इनलेट के 2 मीटर के भीतर |
रिसाव परीक्षण उपकरण के लिए, डिलीवरी परियोजना का अंत नहीं है।
वास्तविक चुनौती अक्सर तब शुरू होती है जब उपकरण उत्पादन वातावरण में प्रवेश करता है: स्थिरता स्थिति, परीक्षण पैरामीटर, हीलियम आपूर्ति, संदर्भ-रिसाव अंशांकन और दैनिक संचालन सभी परीक्षण स्थिरता को प्रभावित करते हैं।
इसीलिए हेजिन पूरे उपकरण जीवनचक्र में तकनीकी सहायता प्रदान करता है।
इसे हीलियम रिसाव परीक्षण की आवश्यकता वाले पहले से भरे उत्पादों के लिए डिज़ाइन किया गया है। निर्दिष्ट संगत श्रेणी में वाल्व बॉडी मॉडल 250, 400, और 600, साथ ही एपॉक्सी राल मॉडल 100, 300, और 500 शामिल हैं। अन्य उत्पादों का मूल्यांकन उनकी संरचना और परीक्षण आवश्यकताओं के आधार पर किया जा सकता है।
इसमें दो निर्वात कक्ष हैं।
प्रत्येक वैक्यूम चैम्बर को 1 से 4 वर्कपीस को समायोजित करने के लिए डिज़ाइन किया गया है।
ग्राहक के उत्पादों के लिए वास्तविक स्वीकृति मानदंड उनकी तकनीकी विशिष्टताओं और लागू परीक्षण प्रक्रियाओं के आधार पर निर्धारित किया जाना चाहिए।
हीलियम निर्दिष्ट परीक्षण गैस है।
निर्दिष्ट उत्पादन क्षमता 200 यूनिट प्रति घंटा है।
उपकरण को मैन्युअल लोडिंग और अनलोडिंग के लिए कॉन्फ़िगर किया गया है; स्वचालित लोडिंग और अनलोडिंग को अनुकूलित किया जा सकता है।
380 वी, तीन-चरण पांच-तार प्रणाली, 50 हर्ट्ज।
हीलियम की आपूर्ति गैस सिलेंडरों के माध्यम से की जाती है। गैस स्रोत 0.2 एमपीए के इनलेट दबाव के साथ उपकरण के गैस इनलेट के 2 मीटर के भीतर स्थित होना चाहिए।
निर्दिष्ट संपीड़ित हवा की आवश्यकता 0.5-0.7 एमपीए है; वायवीय वाल्व संचालन के लिए स्वच्छ, शुष्क संपीड़ित हवा की आवश्यकता होती है।
हेजिन एक चीन स्थित स्रोत निर्माता है जो औद्योगिक परीक्षण और स्वचालन उपकरण में विशेषज्ञता रखता है।
2012 में स्थापित, कंपनी ऑटोमोटिव घटकों, रिसाव का पता लगाने, गैस हैंडलिंग और औद्योगिक परीक्षण अनुप्रयोगों में उपयोग किए जाने वाले विशेष उपकरणों के लिए अनुसंधान एवं विकास, इंजीनियरिंग डिजाइन, विनिर्माण और तकनीकी सहायता पर केंद्रित है।
केवल मानक मशीनों की आपूर्ति करने के बजाय, हेजिन ग्राहकों के साथ उनकी वास्तविक उत्पादन आवश्यकताओं के अनुरूप उपकरण विकसित करने के लिए काम करता है।
पहली तकनीकी चर्चा से लेकर फिक्स्चर डिज़ाइन, उपकरण निर्माण, कमीशनिंग और बिक्री के बाद के समर्थन तक, इंजीनियरिंग प्रक्रिया बारीकी से जुड़ी हुई है।
यह तब मायने रखता है जब किसी परीक्षण प्रणाली को वास्तविक उत्पादन लाइन के हिस्से के रूप में विश्वसनीय रूप से काम करने की आवश्यकता होती है।
