| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HJ-122 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी/टी, एल/सी |
| आपूर्ति करने की क्षमता: | प्रति माह 1 सेट |

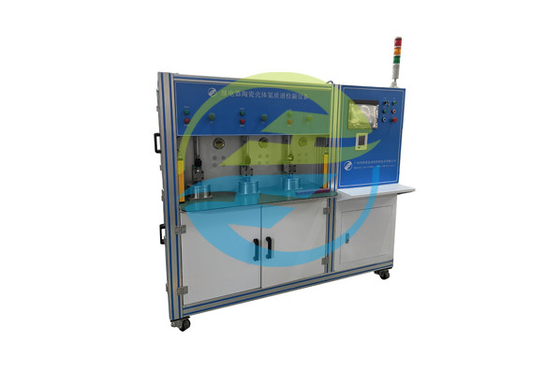

सिरेमिक शेल हीलियम लीक डिटेक्शन सिस्टम
सिरैमिक शेल हीलियम लीक डिटेक्शन सिस्टम लीक रेट 1.0*10-9Pa·m3/sec
का परिचयसिरेमिक शेल हीलियम लीक डिटेक्शन सिस्टम:
हीलियम रिसाव का पता लगाने के मूल सिद्धांत के अनुसार, हीलियम को ट्रेसर गैस के रूप में उपयोग करते हुए, सिस्टम स्वचालित रूप से और जल्दी से वर्कपीस के रिसाव का पता लगाता है।अगर कोई रिसाव होता है, तो सिस्टम अलार्म देगा।
पता लगाने की प्रक्रियाकासिरेमिक शेल हीलियम लीक डिटेक्शन सिस्टम:
1. ऑपरेटर वर्कपीस को निश्चित स्थिरता में रखता है और स्टार्ट बटन दबाता है।
2. वैक्यूम बॉक्स स्वचालित रूप से बंद हो जाता है और स्थिरता स्वचालित रूप से सील हो जाती है।
3. सिस्टम स्वचालित रूप से वैक्यूम बॉक्स और वर्कपीस को खाली कर देता है।
4. सिस्टम स्वचालित रूप से उत्पाद को हीलियम से भर देता है।
5. सिस्टम स्वचालित रूप से उत्पाद पर रिसाव का पता लगाता है।
6. यदि परीक्षा परिणाम योग्य है:
एक।सिस्टम स्वचालित रूप से हीलियम का उत्सर्जन करता है।
बी।सिस्टम स्वचालित रूप से वैक्यूम बॉक्स का दरवाजा खोलता है।
सी।योग्य सूचक प्रकाश चालू है, और ऑपरेटर उत्पाद को उतारता है।
डी।ऑपरेटर अगले उत्पाद का निरीक्षण करने के लिए स्थापित करता है और एक नया परीक्षण चक्र शुरू करता है।
7. यदि परीक्षा परिणाम अयोग्य है:
एक।सिस्टम स्वचालित रूप से हीलियम का उत्सर्जन करता है।
बी।मैन्युअल रूप से पुष्टि करें बटन दबाएं।
सी।स्वचालित अनबॉक्सिंग।
डी।अयोग्य सूचक प्रकाश चालू है, और ऑपरेटर उत्पाद को अनलोड करता है।
इ।ऑपरेटर अगले उत्पाद का निरीक्षण करने के लिए स्थापित करता है और एक नया परीक्षण चक्र शुरू करता है।
का लक्षणसिरेमिक शेल हीलियम लीक डिटेक्शन सिस्टम:
1. उपकरण में तीन वैक्यूम बॉक्स होते हैं जो लिंकेज में काम करते हैं, उपकरण को संचालित करने के लिए केवल एक ऑपरेटर की आवश्यकता होती है।

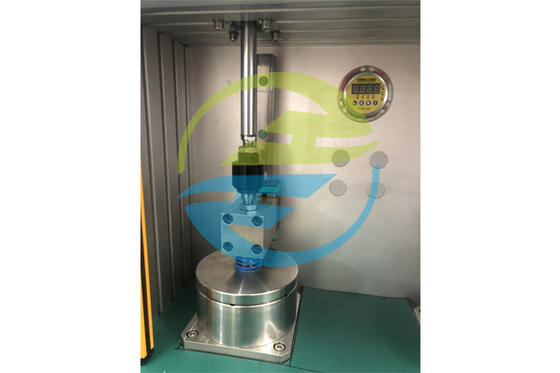

2. वर्कपीस स्वचालित रूप से पूरी प्रक्रिया को वैक्यूम बॉक्स में पूरा करता है, जो एक घंटी के आकार की संरचना को अपनाता है और स्वचालित रूप से ऊपर और नीचे खुल और बंद हो सकता है।ऑपरेटर को केवल सामग्री को लोड और अनलोड करने की आवश्यकता होती है, और लोडिंग और अनलोडिंग सरल और सुविधाजनक होती है।
3. वैक्यूम बॉक्स स्थिरता एक समय में एक वर्कपीस तक स्थापित कर सकती है।यदि वर्कपीस को स्थापित करना आवश्यक नहीं है, तो संबंधित वर्कपीस इंस्टॉलेशन छेद को प्लग के साथ ब्लॉक किया जा सकता है।
4. हीलियम डिटेक्शन 5 * 10-13Pa · m3 / s की अधिकतम रिसाव डिटेक्शन सटीकता के साथ एक आयातित रिसाव डिटेक्टर को अपनाता है।रिसाव का पता लगाने की प्रक्रिया हीलियम गैस की खपत को बचाते हुए बड़े और छोटे रिसाव वर्कपीस की पहचान कर सकती है।
5. रिसाव के लिए राष्ट्रीय मेट्रोलॉजी संस्थान द्वारा जारी किए गए प्रमाण पत्र के साथ उपकरण को 1.0E-9 Pa·m3/s के नकली रिसाव के साथ यादृच्छिक रूप से प्रदान किया जाता है।
6. हीलियम से भरे वाल्व और वर्कपीस के बीच की दूरी कम होती है, गैस की खपत कम होती है, और उत्पादन लागत कम होती है।
7. सिस्टम को पीएलसी द्वारा नियंत्रित किया जाता है।और रंगीन टच स्क्रीन पर विभिन्न जानकारी प्रदर्शित करें।
8. उपकरण संचालन सुरक्षा, सुरक्षा सुरक्षा और आपातकालीन स्टॉप, रीसेट फ़ंक्शन के साथ।
9. उपकरण डिजाइन एर्गोनोमिक आवश्यकताओं का अनुपालन करता है।
का पैरामीटर सिरेमिक शेल हीलियम लीक डिटेक्शन सिस्टम:
| नमूना | HJ122 |
| वर्कपीस का परीक्षण किया | सिरेमिक खोल |
| वैक्यूम बॉक्स की संख्या | 3 (प्रति बॉक्स केवल एक उत्पाद का परीक्षण किया जाता है) |
| ट्रैसर गैस | हीलियम गैस |
| हीलियम का दबाव | 0.5 एमपीए |
| हीलियम वसूली | कोई पुनर्चक्रण नहीं |
| समय चक्र | 205 टुकड़े / घंटा |
| अलार्म रिसाव दर | 1.0 * 10-9पाम3/ सेकंड |
