| ब्रांड नाम: | HeJin |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी, एल / सी |
| आपूर्ति करने की क्षमता: | 3 सेट प्रति 3 महीने |

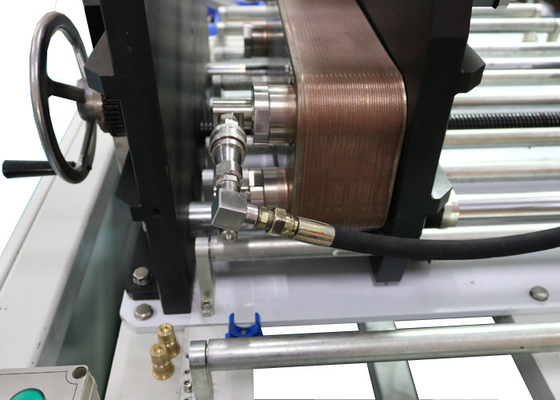

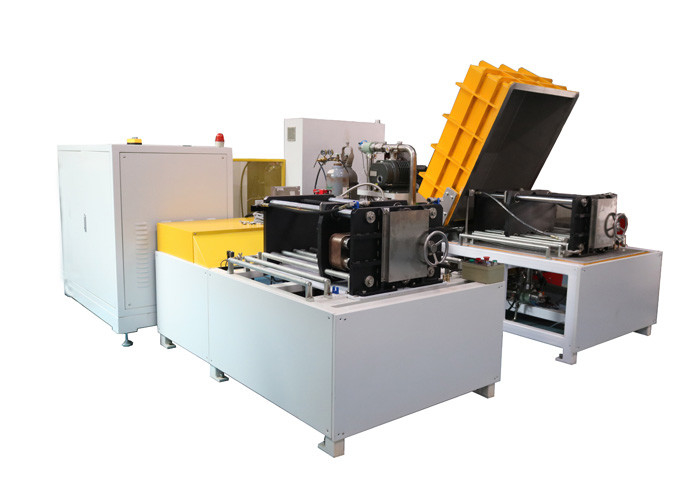

2 परीक्षण स्टेशनों के साथ प्लेट हीट एक्सचेंजर के लिए हीलियम लीक परीक्षण उपकरण
परीक्षण सिद्धांत:
हीलियम रिसाव का पता लगाने के मूल रिसाव का पता लगाने के सिद्धांत के अनुसार, हीलियम का उपयोग ट्रेसर गैस के रूप में किया जाता है।आंतरिक रिसाव का पता लगाने के चक्र में, ए और बी के बीच आंतरिक रिसाव का पता लगाने के लिए हीलियम को वर्कपीस के बी गुहा में भर दिया जाता है;बाहरी रिसाव का पता लगाने के चक्र में, ए और बी एक ही समय में हीलियम से भरे होते हैं, जो गुहा के रिसाव का पता लगाने के लिए;हीलियम रिसाव डिटेक्टर उच्च सटीकता के साथ प्लेट हीट एक्सचेंजर के रिसाव को सटीक रूप से जल्दी और सटीक रूप से निर्धारित कर सकता है।
वर्कपीस पहले आंतरिक लीकेज डिटेक्शन स्टेशन पर आंतरिक रिसाव का पता लगाता है, और फिर बाहरी रिसाव का पता लगाने के लिए उत्पाद को कन्वेयर लाइन के माध्यम से बाहरी रिसाव का पता लगाने के लिए धक्का देता है।
तीन-गुहा वर्कपीस के लिए, आंतरिक रिसाव का पता लगाने के चक्र में, गुहा ए एबी और एसी के बीच रिसाव का पता लगाने के लिए हीलियम से भरा होता है;बाह्य रिसाव का पता लगाने के चक्र में ए, बी, और सी एक साथ ही कैविटी के बाहरी रिसाव का पता लगाने के लिए हीलियम से भरे होते हैं।रिसाव परीक्षण उपकरण
पैरामीटर: (ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है)
| workpiece | प्लेट हीट एक्सचेंजर।रिसाव परीक्षण उपकरण |
| रिसाव परीक्षण स्टेशन | दो स्टेशन: एक वर्कपीस शक्ति और आंतरिक रिसाव परीक्षण के लिए है, दूसरा बाहरी रिसाव परीक्षण के लिए है |

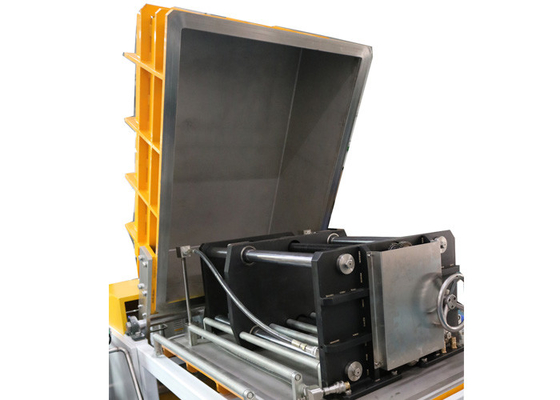

| परीक्षण कक्ष का आकार |
850 * 750 * 400mm एक बड़े वर्कपीस (620 * 500 * 250 मिमी) या 2 छोटे वर्कपीस (320 * 100 * 77 मिमी) स्थापित किए जा सकते हैं |
| सकल रिसाव टेस्ट के लिए गैस | नाइट्रोजन |
| नाइट्रोजन रिसाव का दबाव | 5.5MPa |
| ठीक रिसाव परीक्षण के लिए गैस | 100% हीलियम |
| हीलियम रिसाव का दबाव | 5.0MPa |
| अस्वीकार बिंदु | 5.0E-7Pa.m3/ सेक। |
| समय चक्र | 480 छोटे वर्कपीस या 240 बड़े वर्कपीस को जांचने में 8 घंटे लगते हैं |
| हीलियम रिकवरी दर | ≥98% |
