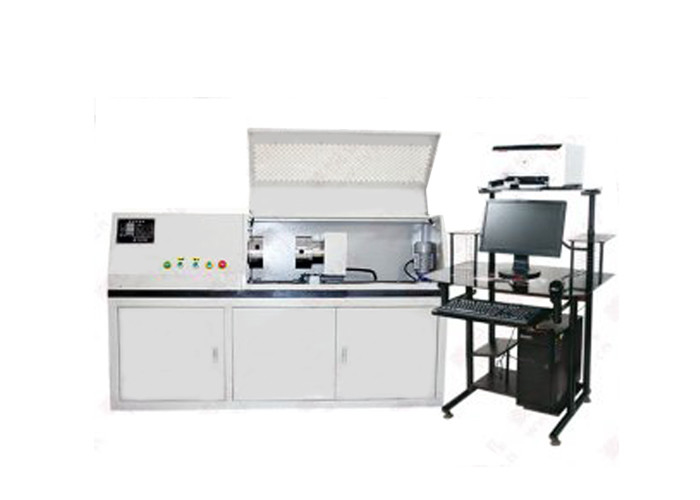

ऑटो पार्ट्स मरोड़ परीक्षण मशीन क्षैतिज यांत्रिक शक्ति परीक्षण

उत्पाद विवरण

ऑटो पार्ट्स मरोड़ परीक्षण मशीन शैली क्षैतिज यांत्रिक शक्ति परीक्षण

समारोह परिचय:

1. पार्ट्स टॉर्सियन टेस्टिंग मशीन का इस्तेमाल क्लच, पुली, टेंशनर, ड्राइव शाफ्ट, कपलिंग, डबल मास फ्लाईव्हील और अन्य प्रकार के ऑटो पार्ट्स टोरसन टेस्ट के लिए किया जाता है।

2. परीक्षण नमूना स्थिरता के समायोज्य स्थान के बीच स्थापित किया गया है, विभिन्न परीक्षण नमूने टोरसन यांत्रिक गुणों के अनुकूल हो सकता है।

3. कंप्यूटर नियंत्रण संचालन का उपयोग, टोक़, शिखर मूल्य, कोण, वक्र और अन्य डेटा संग्रह हो सकता है।

4. प्रदर्शन परीक्षण भागों के टोक़-समय, टोक़ कोण-समय और टोक़-टोक़ कोण परीक्षण वक्र दिखाता है।

5. यह परीक्षण डेटा भंडारण, परीक्षा, मुद्रण परीक्षण रिपोर्ट का एहसास कर सकता है।

विनिर्माण और निरीक्षण मानक:

जेबी/टी9370-1999 "मरोड़ परीक्षण मशीन तकनीकी स्थिति"

GB2611-2007 "परीक्षण मशीन सामान्य तकनीकी आवश्यकताएँ"

JIG269-2006 "टोरसन परीक्षण मशीन का सत्यापन विनियमन"

मॉडल चयन।विशेष जरूरतें:

एलवाई- पार्ट्स टोरसन परीक्षण मशीन श्रृंखला: 10 एनएम, 20 एनएम, 50 एनएम, 100 एनएम, 200 एनएम, 500 एनएम 1000 एनएम, 2000 एनएम, 5000 एनएम, 10000 एनएम, 20000 एनएम (यह आम मॉडल है, अनुकूलित किया जा सकता है)।यांत्रिक शक्ति परीक्षण.

पैरामीटर1):

1. शैली: क्षैतिज

2. अधिकतम परीक्षण बल: 10N·m, 20N·m, 50N·m, 100N·m, 200N·m, 500N·m, 1000N·m, 2000N·m, 5000N·m, 10000N·m, 20000N·m ( बहु-श्रेणी वैकल्पिक)

3. परीक्षण बल संकल्प: 0.01N·m/0.1N·m

4. सटीक माप सीमा: 1% एफएस -100% एफएस

5. मूल्य का संकेत देने वाले परीक्षण बल की सापेक्ष त्रुटि: ≤ + 0.5%

6. मूल्य का संकेत देने वाले परीक्षण बल की पुनरावृत्ति त्रुटि: ≤0.5%

7. टोक़ संकल्प: 1/+300000 (हर समय संकल्प अपरिवर्तित)

8. टॉर्किंग दिशा: सकारात्मक और नकारात्मक दिशा

9. मरोड़ सहायक :(अनुकूलित किया जा सकता है)

10. टेस्ट स्पेस: 0-500 मिमी (बढ़ाया जा सकता है)

11. परीक्षण गति: 0.01 डिग्री -720 डिग्री / मिनट स्टीप्लेस गति विनियमन

12. टेस्ट मशीन का आकार: लगभग 2000 * 600 * 1200 मिमी (अनुकूलित किया जा सकता है)

13. प्रकटन: GB/T2611 आवश्यकताओं का अनुपालन करना चाहिए

14. पूर्णता: मानक आवश्यकताओं को पूरा करें

15. संरक्षण कार्य: परीक्षण मशीन में अधिभार संरक्षण कार्य है

16. परीक्षण मशीन स्तर: 0.5 / 1

पैरामीटर 2):
