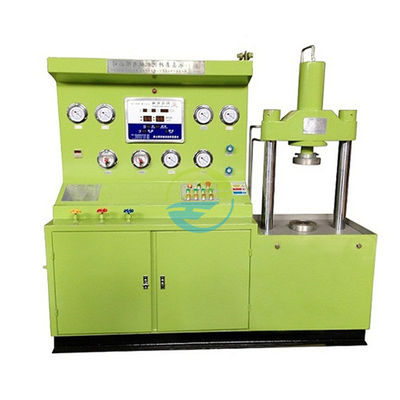

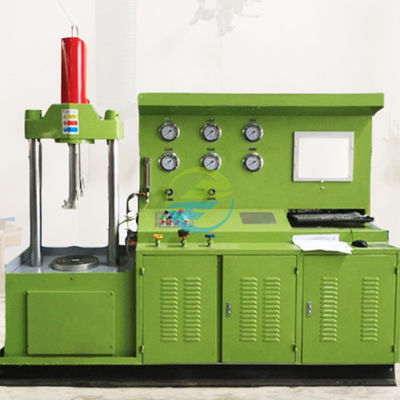

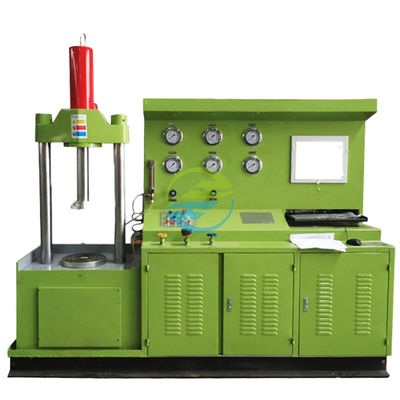

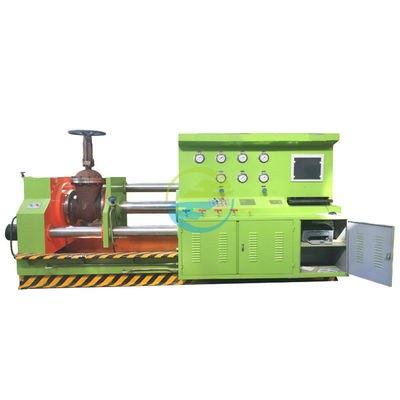

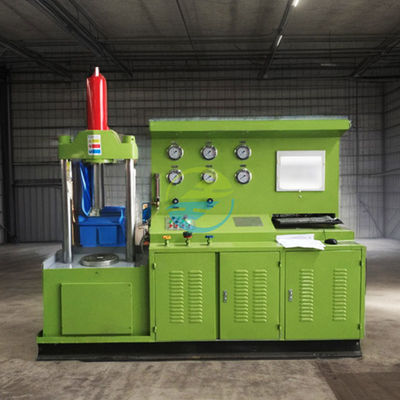

आईएसओ 5167 वर्टिकल वाल्व और फ्लोमीटर इंटेलिजेंट टेस्ट बेंच 0.1-200m3/h 0-40MPa

उत्पाद की मुख्य विशेषताएं

• उच्च-सटीक पता लगानेः ± 0.3% एफएस की प्रवाह सटीकता और ± 0.2% एफएस की दबाव सटीकता के लिए आयातित सेंसर को अपनाता है, जो आईएसओ 5167 वर्ग 1 सटीकता को पूरा करने के लिए सीएनएएस द्वारा प्रमाणित है।
• त्वरित उपकरण प्रतिस्थापनः विद्युत उठाने और वायवीय clamping के साथ, DN300 विनिर्देशों के लिए डिवाइस परिवर्तन 10 मिनट से कम समय लगता है, बहु-ब्रांड वाल्व और प्रवाह मीटर के साथ संगत।
• बुद्धिमान नियंत्रण और डेटा प्रबंधनः एक क्लिक चीनी-अंग्रेजी स्विचिंग के साथ 10-इंच रंग टच स्क्रीन, अंतर्निहित 20+ मानक परीक्षण टेम्पलेट (आईएसओ 5167, एपीआई 6 डी, आदि),और अनुपालन के साथ पीडीएफ रिपोर्ट का स्वचालित उत्पादन 判定.
• बहु-मानक संगतताः एपीआई 6डी, एन 12266-1 आदि के लिए परीक्षण प्रक्रियाओं का समर्थन करता है, स्वचालित रूप से सीई/एपीआई/सीसीसी प्रमाणीकरण के लिए आवश्यक डेटा रिपोर्ट उत्पन्न करता है।
• सुरक्षा और विश्वसनीयताः स्टेनलेस स्टील उच्च दबाव गुहा (60MPa का सामना करता है) + प्रबलित विस्फोट-सबूत अवलोकन खिड़की (92% प्रकाश पारगम्यता), 0.001L/min तक रिसाव निगरानी सटीकता,और तिगुनी सुरक्षा (अधिक दबाव, ओवरहीट, आपातकालीन स्टॉप) EN 61010-1 विद्युत सुरक्षा मानकों को पूरा करते हैं।
• लचीला विस्तारः चरम कार्य स्थितियों के परीक्षण के लिए वैकल्पिक उच्च तापमान मॉड्यूल (0-150°C) और वैक्यूम प्रणाली (वैक्यूम डिग्री ≤10kPa) ।

अंतर्राष्ट्रीय संदर्भ मानक

प्रवाह माप मानक

• आईएसओ 5167-1:2018 (प्रवाह माप के लिए अंतर दबाव उपकरण)
  • खंड 5: सटीकता वर्गों और अनिश्चितता की गणना।
  • खंड 7: पुनरावृत्ति परीक्षण विधियाँ और निर्णय के नियम।
• GB/T 2624.1-2021 (विभिन्न दबाव पाइपलाइन द्रव प्रवाह मापने के उपकरण)
  • खंड 5.3: प्रवाह गुणांक की गणना और कैलिब्रेशन प्रक्रिया।

वाल्व परीक्षण मानक

• एपीआई 6डी:2020 (पाइपलाइन वाल्व)
  • खंड 8.2: दबाव परीक्षण प्रक्रियाएं (शेल/सील परीक्षण दबाव और रखरखाव समय)
  • खंड 8.3: रिसाव स्वीकार्यता मानदंड (तरल ≤0.1mL/min·DN)
• एन 12266-1:2019 (औद्योगिक वाल्व दबाव परीक्षण)
  • अनुलग्नक A: बुलबुला परीक्षण रिसाव विधि
  • अनुलग्नक B: दबाव गिरावट रिसाव के आकलन के नियम।

सुरक्षा और ईएमसी संगतता

• एन 61010-1:2010 (माप उपकरण के लिए सुरक्षा आवश्यकताएं)
  • खंड 5: विद्युत अलगाव और अतिचाप सुरक्षा।
  • खंड 7: यांत्रिक सुरक्षा वर्ग (IP54/IP65)

तकनीकी मापदंड
