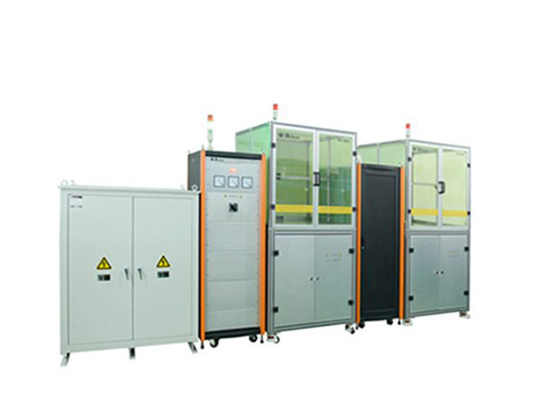

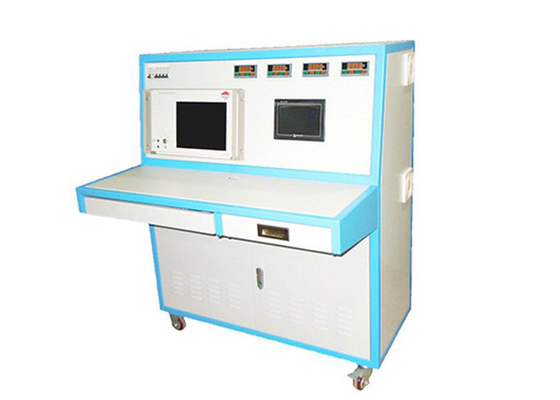

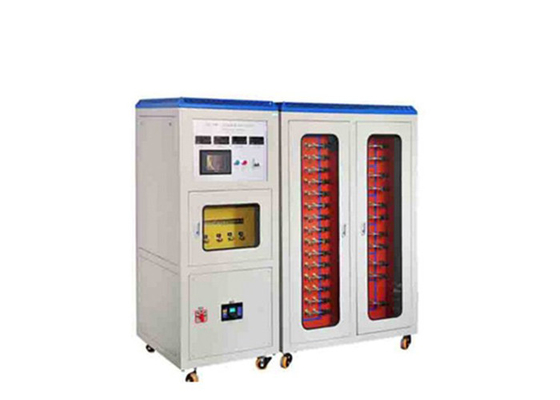

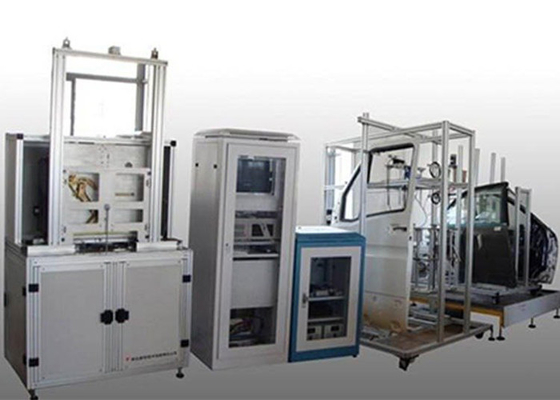

ऑटोमोटिव विद्युत उपकरण यांत्रिक शक्ति परीक्षण के लिए व्यापक प्रदर्शन सहनशक्ति परीक्षण प्रणाली

ऑटोमोटिव विद्युत उपकरण यांत्रिक शक्ति परीक्षण के लिए व्यापक प्रदर्शन सहनशक्ति परीक्षण प्रणाली

परिचय:

ऑटोमोबाइल विद्युत उपकरणों की स्थायित्व परीक्षण प्रणाली का उपयोग विभिन्न रिले, फ्लैशर, पावर मेन स्विच, फ्यूज, ऑटोमोबाइल फ्यूज़िबल वायर, सिगरेट लाइटर और सॉकेट, कार इलेक्ट्रिकल बॉक्स, ऑटोमोबाइल वायरिंग हार्नेस कनेक्टर, ऑटोमोबाइल वायरिंग हार्नेस के संबंधित प्रदर्शन और स्थायित्व का परीक्षण करने के लिए किया जाता है। .

परीक्षण की चीज़ें:

1) सामान्य रिले, हॉर्न रिले, स्टार्टिंग रिले और अन्य ऑटोमोटिव रिले वोल्टेज ड्रॉप, पुल-इन वोल्टेज, रिलीज वोल्टेज, पुल-इन टाइम, रिलीज टाइम, कॉइल करंट और अन्य प्रदर्शन परीक्षण और धीरज परीक्षण, नमूना में डाला जा सकता है उच्च और निम्न तापमान बॉक्स (उच्च और निम्न तापमान कक्ष वैकल्पिक);

2) फ्लैशर शुरू करने का समय, फ्लैश आवृत्ति, विद्युत दर, मुख्य बल्ब विफलता संकेत, वोल्टेज ड्रॉप, अधिभार परीक्षण, स्थायित्व परीक्षण, आदि, नमूना उच्च और निम्न तापमान बॉक्स (उच्च और निम्न तापमान कक्ष वैकल्पिक) में रखा जा सकता है। ;

3) पुल-इन वोल्टेज, रिलीज वोल्टेज, वर्किंग करंट, वोल्टेज ड्रॉप, मैकेनिकल स्विच ऑपरेटिंग टॉर्क, मैकेनिकल स्ट्रेंथ, इलेक्ट्रोमैग्नेटिक स्विच पावर फेल्योर क्षमता, कॉन्टैक्टर एक्शन टाइम, तापमान वृद्धि और पावर सप्लाई के मेन स्विच का एंड्योरेंस टेस्ट (मैकेनिकल और इलेक्ट्रोमैग्नेटिक सहित) ), आदि।;

4) फ्यूज की वोल्टेज ड्रॉप, फ्यूजिंग विशेषता (वर्तमान-समय), चिप फ्यूज का टीएन और टीयू, तापमान वृद्धि, कट-आउट वर्तमान क्षमता 1000 ए, उच्च तापमान पर वर्तमान चक्र लोड (उच्च तापमान कक्ष मिलान), चिप फ्यूज और सम्मिलित फ्यूज टर्मिनल शक्ति (एक बल सेंसर और दबाव यांत्रिक सदस्य द्वारा महसूस किए गए तनाव और दबाव के लिए एक बल मापने वाला उपकरण), जैसे कि पूर्वोक्त प्रदर्शन (वर्तमान - पल्स लोड आइटम को फ़ंक्शन कार्यान्वयन के लिए माना जाता है);

5) फ्यूज़िबल वायर वोल्टेज ड्रॉप, फ़्यूज़िंग विशेषताओं (भंडारण बैटरी परीक्षण के साथ), वर्तमान प्रभाव प्रतिरोध परीक्षण;

6) सिगरेट लाइटर रीसेट समय, थर्मल इन्सुलेशन प्रदर्शन (हाई-स्पीड इन्फ्रारेड तापमान मापने वाले उपकरण द्वारा प्राप्त), काम कर रहे वर्तमान, सॉकेट वोल्टेज ड्रॉप, अति ताप संरक्षण, प्लग सम्मिलन और खींचने वाला बल (फ्यूज टर्मिनल ताकत के साथ एक छोटा डिवाइस साझा करें);

7) वाहनों के लिए केंद्रीय विद्युत जंक्शन बॉक्स के वोल्टेज ड्रॉप, ओवरकुरेंट प्रभाव प्रतिरोध और सहनशक्ति परीक्षण के लिए, नमूनों को उच्च और निम्न तापमान कक्ष (उच्च और निम्न तापमान कक्ष वैकल्पिक) में रखा जा सकता है;

8) प्लग कनेक्टर और वायरिंग हार्नेस का वोल्टेज ड्रॉप और तापमान वृद्धि, प्लग कनेक्टर का वर्तमान चक्र, टर्मिनल सेक्शन टेस्ट (सेक्शन एनालाइज़र अलग से खरीदा जाता है)।यांत्रिक शक्ति परीक्षण

मानक:

QC/T 695-2002 ऑटोमोबाइल जनरल रिले;

क्यूसी/टी 419-1999 हॉर्न रिले;

क्यूसी/टी 681-2016 रिले शुरू करना;

क्यूसी/टी 413-2002 मोटर वाहन विद्युत उपकरण;

क्यूसी/टी 501-1999 ऑटोमोबाइल स्टीयरिंग सिग्नल फ्लैशर;

QC/T 427-2013 ऑटोमोटिव पावर सप्लाई मेन स्विच;

ऑटोमोबाइल के लिए क्यूसी/टी 420-2004 फ्यूज;

QCT 220-2014 ऑटोमोबाइल के लिए फ्यूज़िबल वायर;

QCT 415-2016 ऑटोमोबाइल के लिए सिगरेट लाइटर और पावर सॉकेट;

QCT 707-2004 वाहन केंद्रीय विद्युत जंक्शन बॉक्स;

QCT 29106-2014 ऑटोमोटिव वायरिंग हार्नेस;

QC-T 417.1-2001 ऑटोमोटिव वायरिंग हार्नेस प्लग कनेक्टर, ऑटोमोटिव पार्ट;

QC-T 417.2-2001 ऑटोमोटिव वायरिंग हार्नेस प्लग कनेक्टर, मोटरसाइकिल के पुर्जे और अन्य संबंधित मानक।

पैरामीटर:
