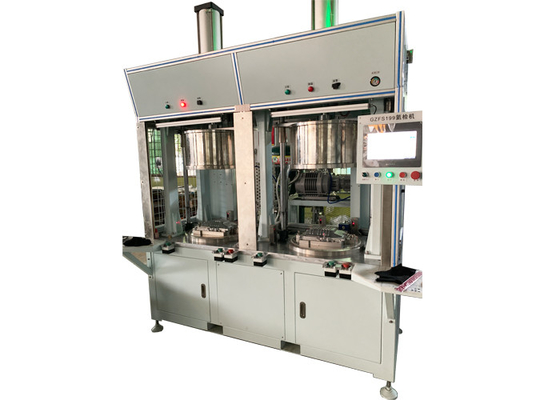

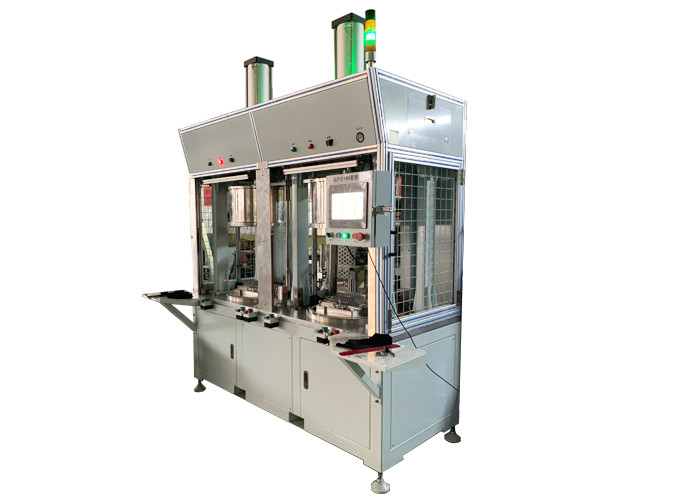

100sec / टुकड़ा हीलियम रिसाव परीक्षण उपकरण

मोटर वाहन इंजन इन्वर्टर कवर

ऑटोमोबाइल भागों

काम का टुकड़ा भरा हुआ

तथा

वैक्यूम चैम्बर बंद

ऑपरेटर काम के टुकड़े को वैक्यूम चैम्बर के फ़िक्चर में डालता है, स्टार्ट बटन दबाएं।

स्वचालित रूप से वैक्यूम चैम्बर के दरवाजे को बंद करें, और परीक्षण चक्र शुरू होता है।

नोट: एक झंझरी रक्षक वैक्यूम चेंबर के दोनों किनारों पर स्थापित है।वैक्यूम चेंबर के दरवाजे को बंद करते समय, सुनिश्चित करें कि संयुक्त क्षेत्र में कोई वस्तु नहीं है जो वैक्यूम चेंबर के संचलन में हस्तक्षेप करती है।

खाली करूँ

तथा

सकल लीक टेस्ट

कक्ष बंद होने के बाद, वैक्यूम वाल्व स्वचालित रूप से खोला जाता है, चेंबर और टेस्ट पीस को पंप समूह द्वारा निर्धारित बिंदु के वैक्यूम तक खाली कर दिया जाएगा;

निर्वात सेंसर चैम्बर में वैक्यूम मान की निगरानी करते हैं और व्यक्तिगत रूप से परीक्षण टुकड़ा;

जब चैम्बर में निर्वात मान सेटिंग्स पर पहुंच जाता है, तो परीक्षण टुकड़े को खाली करना बंद कर दें, चैम्बर को सेटिंग्स तक खाली कर दिया जाता है;

चैम्बर निकासी के दौरान, परीक्षण रिसाव सकल रिसाव को खोजने के लिए दबाव क्षय विधि द्वारा परीक्षण कर रहा है;

यदि परीक्षण के टुकड़े में सकल रिसाव है, तो स्वचालित परीक्षण प्रक्रिया समाप्त कर दी जाती है, सकल रिसाव का संकेत दिया जाएगा।

यदि परीक्षण के टुकड़े में कोई सकल रिसाव नहीं है, तो रिसाव परीक्षण प्रक्रिया जारी रखी जाएगी।

हीलियम भरना

तथा

ललित लीक टेस्ट

चेंबर और परीक्षण टुकड़ा पंप समूह द्वारा निर्धारित बिंदु के एक वैक्यूम तक खाली किया जाएगा;

जब चैम्बर और परीक्षण टुकड़ा के अंदर वैक्यूम मूल्य व्यक्तिगत रूप से पूर्व निर्धारित वैक्यूम दबाव तक पहुँचता है;

रिसाव डिटेक्टर हीलियम चार्ज करने से पहले चैम्बर के हीलियम मान का परीक्षण करना शुरू कर देगा, और इस पृष्ठभूमि मान को शून्य पर दबा देगा;

हीलियम एक पूर्व निर्धारित मूल्य के लिए परीक्षण टुकड़ा चार्ज किया जाता है;

यदि पास / असफल सेट बिंदु की तुलना में चैम्बर में हीलियम सिग्नल लीक डिटेक्टर से प्रेरित है, तो यह कोई ठीक रिसाव नहीं दिखाता है, एक हरे रंग का दीपक प्रकाश कर रहा है।

यदि परीक्षण टुकड़े का मूल्यांकन नोकिया के रूप में किया जाता है, तो संबंधित अलार्म संदेश ऑपरेशन बोर्ड और स्क्रीन पर दिया जाएगा, ऑपरेटर को परीक्षण परिणामों को स्वीकार करने के लिए ऑपरेशन बोर्ड पर पुष्टि बटन को धक्का देना होगा, अन्यथा चैम्बर का दरवाजा नहीं खोला जा सकता है ।

जब पुष्टिकरण बटन को धक्का दिया जाता है, तो कक्ष का दरवाजा स्वचालित रूप से खोला जा सकता है, ऑपरेटर ने युग्मक को ढीला कर दिया, वर्कपीस को अनलोड किया।

यदि परीक्षण टुकड़े को ओके के रूप में मूल्यांकन किया जाता है, तो संबंधित ओके संदेश ऑपरेशन बोर्ड और स्क्रीन पर दिया जाएगा, चैम्बर का दरवाजा स्वचालित रूप से खोला जा सकता है;ऑपरेटर ने युग्मक को ढीला कर दिया, वर्कपीस को उतार दिया।
