| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HJ0609 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी, एल / सी |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |

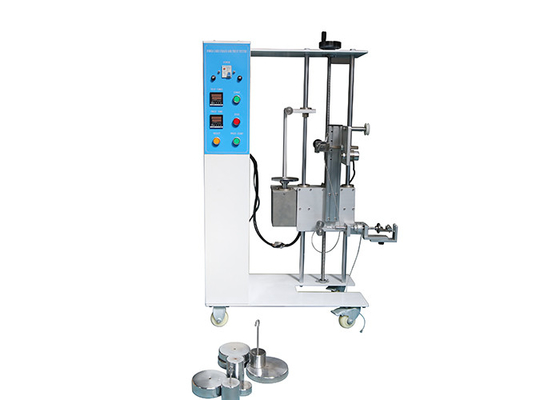

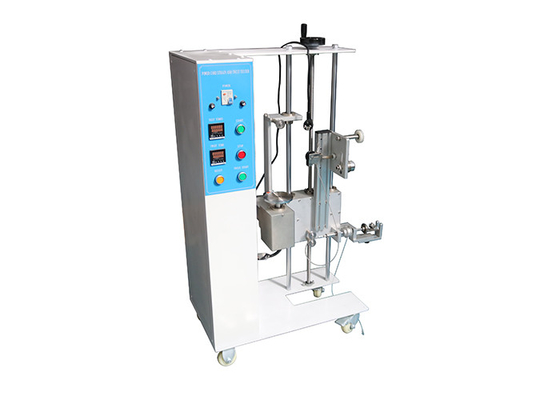

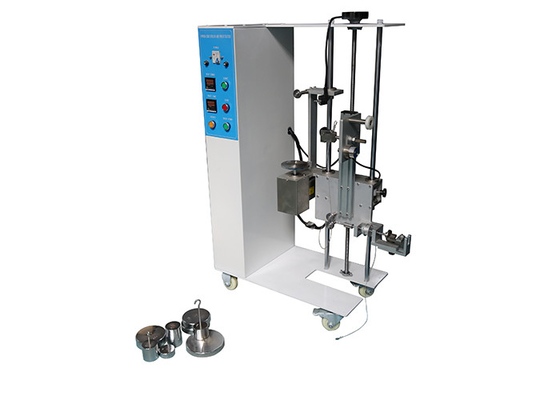

कॉर्ड एंकरेज फॉर सप्लाई कॉर्ड घरेलू उपकरण टेस्ट उपकरण
मानक:
IEC 60335-1 'घरेलू और इसी तरह के बिजली के उपकरण - सुरक्षा - भाग 1: सामान्य आवश्यकताओं का खंड 25.15
आवेदन:
इसका उपयोग यह जांचने के लिए किया जाता है कि क्या घरेलू उपकरणों के कॉर्ड एंकरेज'पावर कॉर्ड दृढ़ है, पुल बल और टोक़ परीक्षण की प्रक्रिया कर सकता है।
एक आपूर्ति कॉर्ड के साथ प्रदान किए जाने वाले उपकरण, और उपकरणों को स्थायी रूप से एक लचीली कॉर्ड द्वारा निश्चित वायरिंग से जोड़ा जाना चाहिए, एक कॉर्ड एंकरेज होगा।कॉर्ड एंकोरेज कंडक्टरों को तनाव से दूर करेगा, जिसमें घुमाव भी शामिल हैं, टर्मिनलों पर और कंडक्टर के इन्सुलेशन को घर्षण से बचाते हैं।
उपकरण को कॉर्ड को इस हद तक धकेलना संभव नहीं होगा कि उपकरण के कॉर्ड या आंतरिक भाग क्षतिग्रस्त हो सकें।
फ़ीचर:
कॉर्ड पर एक निशान बनाया जाता है, जबकि इसे कॉर्ड एंकोरेज या अन्य उपयुक्त बिंदु से लगभग 20 मिमी की दूरी पर तालिका 12 में दिखाए गए पुल बल के अधीन किया जाता है।
निर्दिष्ट किए गए बल के साथ सबसे प्रतिकूल दिशा में 1 एस के लिए कॉर्ड को फिर से झटके के बिना खींचा जाता है।परीक्षण 25 बार किया जाता है।
कॉर्ड, जब तक कि एक स्वचालित कॉर्ड रील पर, तब तक एक टोक़ के अधीन होता है जिसे उपकरण के जितना संभव हो उतना करीब से लागू किया जाता है।टोक़ तालिका 12 में निर्दिष्ट है और 1 मिनट के लिए लागू किया जाता है।
तालिका 12 - खींच बल और टोक़:
|
उपकरण का द्रव्यमान किलोग्राम |
बल को खींचो एन |
टोक़ एनएम |
| ≤1 | 30 | 0.1 |
| > 1 और ≤4 | 60 | 0.25 |
| > 4 | 100 | 0.35 |
परीक्षणों के दौरान, कॉर्ड क्षतिग्रस्त नहीं होगी और टर्मिनलों पर कोई सराहनीय तनाव नहीं होगा।पुल बल फिर से लागू होता है और कॉर्ड अनुदैर्ध्य रूप से 2 मिमी से अधिक विस्थापित नहीं होगा।
पैरामीटर:
| बिजली की आपूर्ति | AC220V, 50HZ |
| खींच बल भार | 10N * 2,20N * 2,30N * 2 (30N, 60N, 80N, 100N के पुलिंग बल को प्राप्त किया जा सकता है) |
| टोक़ वजन | 5N * 1,12.5N * 1,17.5N * 1 (टोक़ बल 0.1Nm, 0.25Nm, 0.35Nm प्राप्त किया जा सकता है) |
| परीक्षण बार | 0 ~ 9999 (चयन करने योग्य), 25 बार डिफ़ॉल्ट रूप से होता है |
| बल बल आवृत्ति | 1 बार / एस |
| टोर्क आर्म | 20 मिमी |
| टोक़ समय | 0.01S ～ 99 घंटे 99 मिनट |
| दबाना | खींच बल और टोक़ दोनों के लिए संयुक्त क्लैंप, असर से मेल खाते हुए, टोक़ परीक्षण को संसाधित करते समय घर्षण को कम कर सकते हैं |
