-40°C से 130°C तक विन्यस्त तापमान रेंज और 0.1-0.6 एमपीए समायोज्य दबाव के साथ शीतलक गर्म और ठंडे स्थायित्व परीक्षण के लिए रेडिएटर थर्मल चक्र परीक्षण बेंच

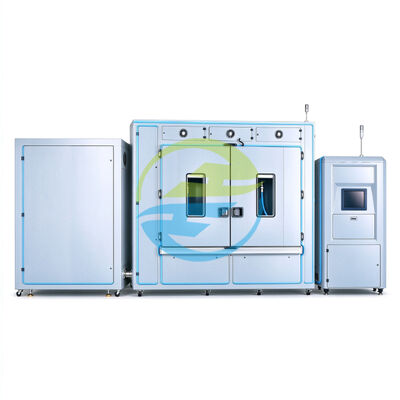

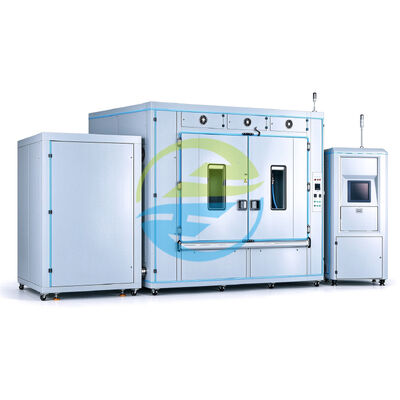

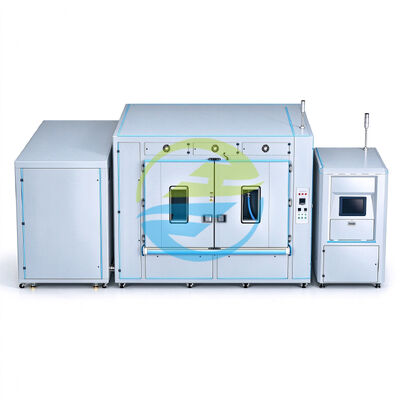

कूलेंट हॉट और कोल्ड ड्यूरेबिलिटी टेस्टिंग के लिए ऑटोमोटिव रेडिएटर थर्मल साइकिल टेस्ट बेंच

उत्पाद अवलोकन

ऑटोमोटिव रेडिएटर और हीट एक्सचेंजर्स को अपने सेवा जीवनकाल में बार-बार कूलेंट तापमान परिवर्तन का सामना करना पड़ता है। ऑटोमोटिव रेडिएटर थर्मल साइकिल टेस्ट बेंच को निर्माताओं और परीक्षण प्रयोगशालाओं को नियंत्रित गर्म और ठंडे तरल परिसंचरण स्थितियों के तहत घटक स्थायित्व का मूल्यांकन करने में मदद करने के लिए डिज़ाइन किया गया है।

-40°C से 130°C की विन्यास योग्य माध्यम तापमान सीमा, 0.1–0.6 MPa की परीक्षण दबाव सीमा, और 10–100 L/min के प्रवाह दर के साथ, यह प्रणाली विभिन्न ऑटोमोटिव रेडिएटर थर्मल साइक्लिंग अनुप्रयोगों का समर्थन करती है। हेजिन द्वारा विकसित और निर्मित, उपकरण को नमूना आवश्यकताओं, परीक्षण प्रक्रियाओं और लागू उद्योग मानकों के अनुसार कॉन्फ़िगर किया जा सकता है।

उत्पाद परिचय

ऑटोमोटिव रेडिएटर थर्मल शॉक टेस्ट स्टैंड को संगत ऑटोमोटिव रेडिएटर और लिक्विड-कूल्ड हीट एक्सचेंजर असेंबली पर थर्मल साइक्लिंग परीक्षणों के लिए विकसित किया गया है। नियंत्रित तापमान स्थितियों के तहत नमूने के माध्यम से एक चयनित परीक्षण माध्यम को प्रसारित करके, यह इंजीनियरों को यह मूल्यांकन करने में मदद करता है कि घटक बार-बार गर्म करने और ठंडा करने पर कैसे प्रतिक्रिया करते हैं।

वाहन संचालन के दौरान, रेडिएटर बदलते कूलेंट तापमान और परिसंचरण की स्थिति का अनुभव करते हैं। बार-बार थर्मल विस्तार और संकुचन ट्यूब, हेडर, जोड़ों, सील और कनेक्टिंग इंटरफेस पर तनाव डाल सकता है। थर्मल साइक्लिंग परीक्षण निर्माताओं को संभावित कमजोरियों की पहचान करने, उत्पाद डिजाइनों को बेहतर बनाने और उत्पादों के अगले सत्यापन चरण में जाने से पहले स्थायित्व को सत्यापित करने में मदद करते हैं।

ऑटो पार्ट्स टेस्ट इक्विपमेंट रेंज के हिस्से के रूप में, यह प्रणाली विन्यास योग्य दबाव, प्रवाह दर, माध्यम तापमान, साइक्लिंग आवृत्ति और परीक्षण अवधि का समर्थन करती है। परीक्षण की स्थिति ग्राहक की आवश्यकताओं और लागू परीक्षण प्रक्रिया के अनुसार स्थापित की जा सकती है।

हेजिन इन-हाउस इंजीनियरिंग डिजाइन और विनिर्माण प्रदान करता है, जिससे ग्राहकों को ऑर्डर करने से पहले अपने परीक्षण उद्देश्यों पर चर्चा करने और एक उपयुक्त उपकरण कॉन्फ़िगरेशन निर्धारित करने में मदद मिलती है।

उत्पाद सुविधाएँ

वाइड कॉन्फ़िगर करने योग्य तापमान रेंज

परीक्षण माध्यम तापमान को -40°C से 130°C की सीमा के भीतर कॉन्फ़िगर किया जा सकता है। यह ऑटोमोटिव रेडिएटर परीक्षण कार्यक्रमों के लिए लचीलापन प्रदान करता है जिन्हें विभिन्न गर्म और ठंडे ऑपरेटिंग स्थितियों की आवश्यकता होती है।

समायोज्य कूलेंट दबाव और प्रवाह

निर्दिष्ट दबाव सीमा 0.1–0.6 MPa है, जबकि प्रवाह दर को 10 से 100 L/min तक कॉन्फ़िगर किया जा सकता है। ये पैरामीटर परीक्षण की स्थिति को नमूने और अनुमोदित परीक्षण प्रक्रिया के अनुकूल बनाने की अनुमति देते हैं।

दोहराने योग्य थर्मल साइक्लिंग

उपकरण प्रति घंटे 3–15 चक्रों की तापमान साइक्लिंग आवृत्ति का समर्थन करता है। वास्तविक चक्र प्रोफ़ाइल, जिसमें तापमान संक्रमण और ठहराव अवधि शामिल है, आवश्यक परीक्षण विधि और पुष्टि की गई उपकरण क्षमताओं के अनुसार स्थापित की जानी चाहिए।

संगत तरल परीक्षण माध्यम

निर्दिष्ट परीक्षण माध्यमों में कूलेंट और एथिलीन ग्लाइकॉल जलीय घोल शामिल हैं। चयनित माध्यम उपकरण की गीली सामग्री, सील, ऑपरेटिंग तापमान और नमूना आवश्यकताओं के साथ संगत होना चाहिए।

लचीला इंजीनियरिंग कॉन्फ़िगरेशन

रेडिएटर और हीट एक्सचेंजर्स आंतरिक मात्रा, कनेक्शन डिजाइन, प्रवाह आवश्यकताओं और दबाव सीमाओं में भिन्न होते हैं। हेजिन इच्छित परीक्षण के लिए उपयुक्त कॉन्फ़िगरेशन निर्धारित करने के लिए इन आवेदन विवरणों की समीक्षा कर सकता है।

निर्माता-प्रत्यक्ष समर्थन

तकनीकी चर्चाओं और उपकरण डिजाइन से लेकर विनिर्माण समन्वय और बिक्री के बाद सहायता तक, हेजिन सहमत सेवा दायरे के अधीन, परियोजना के दौरान निर्माता के साथ सीधा संचार प्रदान करता है।

लागू मानक और परीक्षण संदर्भ

QC/T 468 — ऑटोमोबाइल रेडिएटर

QC/T 468 ऑटोमोबाइल रेडिएटर के लिए तकनीकी और प्रदर्शन आवश्यकताओं और परीक्षण विधियों को संबोधित करता है।

GMW 14193 — रेडिएटर उत्पाद और परीक्षण प्रक्रिया विनिर्देश

GMW 14193 रेडिएटर सत्यापन और परीक्षण से संबंधित एक ऑटोमोटिव इंजीनियरिंग विनिर्देश है। लागू संस्करण और परियोजना आवश्यकताओं के आधार पर, प्रासंगिक विषयों में उत्पाद सत्यापन, स्थायित्व मूल्यांकन, माप की स्थिति और प्रदर्शन आवश्यकताएं शामिल हो सकती हैं।

JB/T 7356 और JB/T 10408

इन दस्तावेजों को आपूर्ति की गई तकनीकी संदर्भ सूची में शामिल किया गया है। औपचारिक अनुपालन संदर्भ के रूप में उपयोग करने से पहले उनके पूर्ण शीर्षक, वर्तमान संस्करण और इच्छित थर्मल साइक्लिंग अनुप्रयोग के लिए प्रासंगिकता को सत्यापित किया जाना चाहिए।

तकनीकी विनिर्देश

मुख्य परीक्षण सिद्धांत

नियंत्रित तरल तापमान साइक्लिंग

चयनित माध्यम को नियंत्रित तापमान स्थितियों के तहत नमूने के माध्यम से प्रसारित किया जाता है। परीक्षण प्रक्रिया गर्म और ठंडे चरणों, संक्रमण आवश्यकताओं, ठहराव अवधि और चक्रों की कुल संख्या को परिभाषित करती है।

दबाव और प्रवाह समन्वय

दबाव और प्रवाह की स्थिति को नमूने के डिजाइन सीमाओं और आवश्यक परीक्षण विधि के साथ मिलकर चुना जाना चाहिए। उनका सही कॉन्फ़िगरेशन दोहराने योग्य कूलेंट परिसंचरण की स्थिति स्थापित करने में मदद करता है।

दोहराने योग्य परीक्षण अनुक्रम

एक अच्छी तरह से परिभाषित थर्मल साइक्लिंग कार्यक्रम लक्ष्य तापमान, संक्रमण की स्थिति, ठहराव समय, चक्र आवृत्ति और चक्रों की आवश्यक संख्या निर्दिष्ट करता है। कोई भी स्वचालन और रिकॉर्डिंग फ़ंक्शन सहमत उपकरण कॉन्फ़िगरेशन पर निर्भर करते हैं।

नमूना और माध्यम संगतता

परीक्षण माध्यम, घटक सामग्री, सीलिंग तत्वों और उपकरण गीले भागों पर एक साथ विचार किया जाना चाहिए। यह विशेष रूप से महत्वपूर्ण है जब चरम तापमान पर परीक्षण किया जाता है या एथिलीन ग्लाइकॉल जलीय घोल का उपयोग किया जाता है।

इंजीनियरिंग-नेतृत्व वाले उपकरण चयन

उत्पादन से पहले, हेजिन नमूना चित्र, कनेक्शन आयाम, तापमान आवश्यकताओं, दबाव, प्रवाह दर और लागू मानकों की समीक्षा कर सकता है ताकि एक व्यावहारिक परीक्षण कॉन्फ़िगरेशन स्थापित करने में मदद मिल सके।

मुख्य कार्य

ऑटोमोटिव हीट एक्सचेंजर थर्मल फटीग टेस्ट बेंच को निम्नलिखित परीक्षण कार्यों का समर्थन करने के लिए कॉन्फ़िगर किया जा सकता है:

गर्म और ठंडे तरल परिसंचरण: संगत रेडिएटर और हीट एक्सचेंजर नमूनों के माध्यम से चयनित परीक्षण माध्यम को प्रसारित करता है।

माध्यम तापमान नियंत्रण: कॉन्फ़िगर की गई ऑपरेटिंग रेंज के भीतर आवश्यक परीक्षण तापमान स्थापित करता है।

दबाव स्थिति समायोजन: निर्दिष्ट 0.1–0.6 MPa रेंज के भीतर परीक्षण दबाव सेटिंग्स का समर्थन करता है।

प्रवाह दर समायोजन: 10 से 100 L/min तक विन्यास योग्य परिसंचरण प्रवाह दरों का समर्थन करता है।

थर्मल चक्र अनुक्रमण: प्रति घंटे 3–15 चक्रों की निर्दिष्ट आवृत्ति पर बार-बार तापमान साइक्लिंग का समर्थन करता है।

बार-बार स्थायित्व मूल्यांकन: घटकों को थर्मल चक्रों की एक परिभाषित संख्या से गुजरने की अनुमति देता है।

आवेदन-विशिष्ट परीक्षण कॉन्फ़िगरेशन: नमूना विशेषताओं और ग्राहक की परीक्षण आवश्यकताओं के आसपास परीक्षण की स्थिति की योजना बनाने की अनुमति देता है।

परीक्षण के बाद निरीक्षण: रिसाव, विरूपण, क्रैकिंग, या अन्य निर्दिष्ट स्वीकृति मानदंडों के लिए बाद के निरीक्षण का समर्थन करता है।

स्वचालित रिसाव का पता लगाना, डेटा लॉगिंग, रिपोर्ट जनरेशन, और अतिरिक्त निगरानी कार्यों की पुष्टि हेजिन के साथ ऑर्डर करने से पहले की जानी चाहिए यदि वे आवेदन के लिए आवश्यक हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: ऑटोमोटिव रेडिएटर थर्मल साइकिल टेस्ट बेंच क्या है?

यह एक परीक्षण प्रणाली है जो थर्मल साइक्लिंग स्थायित्व का मूल्यांकन करने के लिए बार-बार गर्म और ठंडे परिस्थितियों में एक संगत रेडिएटर या हीट एक्सचेंजर के माध्यम से एक तरल माध्यम को प्रसारित करती है।

Q2: HJ-APTE1017 कौन सी तापमान सीमा का समर्थन करता है?

आपूर्ति की गई विनिर्देश -40°C से 130°C की विन्यास योग्य माध्यम तापमान सीमा को सूचीबद्ध करती है। प्राप्त करने योग्य तापमान प्रोफ़ाइल और संक्रमण समय को इच्छित परीक्षण आवेदन के लिए पुष्टि की जानी चाहिए।

Q3: कौन सी दबाव और प्रवाह सीमाएं उपलब्ध हैं?

निर्दिष्ट दबाव सीमा 0.1–0.6 MPa है, और प्रवाह सीमा 10–100 L/min है। दोनों बताई गई सीमाओं के भीतर विन्यास योग्य हैं।

Q4: कौन से परीक्षण माध्यमों का उपयोग किया जा सकता है?

सूचीबद्ध माध्यमों में कूलेंट और एथिलीन ग्लाइकॉल जलीय घोल शामिल हैं। उपयोग से पहले अन्य माध्यमों के लिए संगतता समीक्षा की आवश्यकता होती है।

Q5: कौन से ऑटोमोटिव घटकों का परीक्षण किया जा सकता है?

संगत ऑटोमोटिव रेडिएटर, कूलेंट हीट एक्सचेंजर्स, रेडिएटर ट्यूब और हेडर असेंबली, और अन्य लिक्विड-कूल्ड घटकों पर विचार किया जा सकता है, जो नमूना और परीक्षण आवश्यकताओं के अधीन हैं।

Q6: क्या उपकरण थर्मल शॉक परीक्षण कर सकता है?

उपकरण को नियंत्रित तरल गर्म और ठंडे साइक्लिंग के लिए अभिप्रेत है। यदि कोई परीक्षण विनिर्देश एक विशेष थर्मल शॉक प्रोफ़ाइल, तेज संक्रमण समय, या परिभाषित तापमान रैंप की आवश्यकता है, तो ऑर्डर करने से पहले आवश्यक प्रदर्शन की समीक्षा और पुष्टि की जानी चाहिए।

Q7: क्या यह रेडिएटर रिसाव का मूल्यांकन कर सकता है?

थर्मल साइक्लिंग के बाद रिसाव निरीक्षण या माप किया जा सकता है। एकीकृत स्वचालित रिसाव का पता लगाना आपूर्ति की गई विनिर्देश द्वारा पुष्टि नहीं की गई है और यदि आवश्यक हो तो इसे अलग से निर्दिष्ट किया जाना चाहिए।
