34 सेकंड/पीस साइकिल और 0-0.5 MPa चार्जिंग प्रेशर के साथ ऑटोमोटिव बैटरी हाउसिंग हीलियम लीक टेस्टिंग मशीन

ऑटोमोटिव बैटरी हाउसिंग हीलियम रिसाव परीक्षण मशीन 34 सेकंड प्रति टुकड़ा चक्र और 0 ̊0.5 एमपीए चार्ज दबाव के साथ

ऑटोमोटिव पावर बैटरी हाउसिंग स्वचालित सीलिंग और हीलियम का पता लगाने के साथ लीक टेस्टिंग उपकरण

उत्पाद का वर्णन

ऑटोमोबाइल पावर बैटरी के लिए हीलियम रिसाव का पता लगाने वाला उपकरण विकसित किया गया,उत्पादित और हेजिन कंपनी द्वारा निर्मित है जो निर्माताओं के लिए विकसित किया गया है जिन्हें बैटरी केशों पर विश्वसनीय सील परीक्षण करने की आवश्यकता है, कवर और संबंधित ऑटोमोबाइल बैटरी घटक।

यह प्रणाली हेलियम को ट्रेसर गैस के रूप में उपयोग करती है और लीक पथों की पहचान करने के लिए डिज़ाइन की गई है जिन्हें पारंपरिक दृश्य निरीक्षण या बुनियादी दबाव परीक्षण के माध्यम से पता लगाना मुश्किल हो सकता है।नियंत्रित वैक्यूम वातावरण, हीलियम चार्जिंग प्रक्रिया और अत्यधिक संवेदनशील रिसाव का पता लगाने के तरीके एक साथ मिलकर बैटरी के मामले के उत्पादन के लिए एक दोहराए जाने योग्य निरीक्षण प्रक्रिया प्रदान करते हैं।

उपकरण का निर्माण हेजिन द्वारा किया जाता है, जो एक स्रोत निर्माता है जो आर एंड डी, इंजीनियरिंग डिजाइन और उत्पादन क्षमताओं को एकीकृत करता है।फिक्स्चर डेवलपमेंट और उपकरण निर्माण से लेकर डिबगिंग और बिक्री के बाद तकनीकी सहायता तक, हेजिन में स्टैंड-अलोन डिटेक्टर प्रदान करने के बजाय पूर्ण रिसाव परीक्षण समाधान प्रदान करने की ताकत है।

उत्पाद का परिचय

कार बैटरी के घोंसले के लिए, सील की गुणवत्ता को केवल तैयार उत्पाद की सतह को देखकर नहीं आंका जा सकता है।

घेरों को सील इंटरफेस, वेल्डिंग क्षेत्रों, कनेक्टर उद्घाटन या संरचनात्मक जोड़ों के चारों ओर बहुत छोटे रिसाव मार्गों को बनाए रखते हुए एक साफ उपस्थिति हो सकती है।अगले उत्पादन चरण में जाने से पहले इन मुद्दों की पहचान करने से प्रक्रिया की स्थिरता और उत्पाद की गुणवत्ता पर महत्वपूर्ण प्रभाव पड़ सकता है.

यही वह जगह है जहां हीलियम रिसाव परीक्षण का उपयोग करने का मूल्य खेल में आता है।

ऑटोमोबाइल बैटरी के घोंसले के रिसाव परीक्षण प्रणाली में हेलियम को ट्रेसर गैस के रूप में उपयोग किया जाता है और परीक्षण किए जा रहे घटक की सील स्थिति का मूल्यांकन करने के लिए एक समर्पित रिसाव का पता लगाने की प्रक्रिया का उपयोग किया जाता है।चयनित विन्यास के आधार पर, काम का टुकड़ा एक वैक्यूम कक्ष या विशेष उपकरण में रखा जाता है, आवश्यक परिस्थितियों में खाली किया जाता है, निर्दिष्ट परीक्षण परिस्थितियों में हीलियम के संपर्क में आता है, और फिर एक रिसाव डिटेक्टर द्वारा मूल्यांकन किया जाता है।

अंतिम उपकरण विन्यास आपके बैटरी केस के आकार, आवश्यक रिसाव दर, परीक्षण दबाव, चक्र समय और फिक्स्चर विन्यास के आधार पर निर्धारित किया जा सकता है।

बैटरी आवासों के लिए हीलियम रिसाव परीक्षण क्यों?

बैटरी के आवास में कई संरचनात्मक और सीलिंग इंटरफेस होते हैं। एक रिसाव परीक्षण विधि को केवल स्पष्ट रिसाव की पहचान करने से अधिक करने की आवश्यकता है।

हीलियम का व्यापक रूप से ट्रेसर गैस के रूप में उपयोग किया जाता है क्योंकि ट्रेसर-गैस रिसाव परीक्षण एक लीक डिटेक्टर के साथ किया जा सकता है जिसे विशेष रूप से चयनित ट्रेसर गैस का पता लगाने के लिए डिज़ाइन किया गया है। आईएसओ 20485:2017 में विशेष रूप से ट्रेसर गैस और ट्रेसर गैस-विशिष्ट लीक डिटेक्टर का उपयोग करके रिसाव का पता लगाने की तकनीकों का वर्णन किया गया है.

ऑटोमोबाइल बैटरी आवास के उत्पादन के लिए, हीलियम रिसाव परीक्षण निर्माताओं को जांच करने में मदद कर सकता हैः

• आवास सील की अखंडता
• कवर सीलिंग प्रदर्शन
• संयुक्त रिसाव
• वेल्ड क्षेत्र का रिसाव
• कनेक्टर या इंटरफेस रिसाव
• सीलिंग रिंग रिसाव
• छोटे रिसाव के मार्ग
• कुल मिलाकर आवरण लीक प्रदर्शन

सटीक पता लगाने योग्य क्षेत्र फिक्स्चर डिजाइन और बैटरी आवास को परीक्षण सर्किट से जुड़े तरीके पर निर्भर करता है।

उत्पाद की विशेषताएं

वाहन बैटरी आवास निरीक्षण के लिए डिज़ाइन किया गया

इस प्रणाली को ऑटोमोबाइल बैटरी घटकों की भौतिक संरचना और सीलिंग आवश्यकताओं के आसपास डिजाइन किया गया है, जिसमें बैटरी आवास और कवर शामिल हैं।

हीलियम ट्रेसर गैस का पता लगाना

हीलियम का उपयोग सूक्ष्म रिसाव का पता लगाने के लिए ट्रेसर गैस के रूप में किया जाता है। यह विधि सिस्टम को एक रिसाव पथ के माध्यम से जारी हीलियम के लिए विशेष रूप से प्रतिक्रिया करने की अनुमति देती है।

वैक्यूम कक्ष परीक्षण

वैक्यूम चैंबर विधि वर्कपीस के चारों ओर एक नियंत्रित परीक्षण वातावरण प्रदान करती है। हेजिन की प्रकाशित बैटरी से संबंधित प्रणालियों में रिसाव निरीक्षण के लिए वैक्यूम-चैंबर तकनीक का उपयोग किया जाता है।

स्वचालित परीक्षण प्रक्रिया

परीक्षण अनुक्रम एक नियंत्रित परीक्षण चक्र में निकासी, हीलियम चार्जिंग, पता लगाने, परिणाम निर्णय और अन्य प्रक्रिया चरणों को एकीकृत कर सकता है।

उत्पादन उन्मुख चक्र

हेजिन के प्रकाशित एचजे-एलटी-1 विन्यास में प्रति टुकड़ा 34 सेकंड का चक्र समय निर्दिष्ट किया गया है।

अनुकूलित फिक्स्चर

बैटरी आवास आयामों, इंटरफेस और सील संरचनाओं में काफी भिन्न होते हैं। इसलिए ग्राहक के वास्तविक वर्कपीस के आसपास फिटिंग का डिजाइन किया जा सकता है।

मुख्य कार्य

• बैटरी के आवास की सीलिंग का निरीक्षण
• बैटरी कवर लीक परीक्षण
• वैक्यूम कक्ष परीक्षण
• हीलियम चार्जिंग
• सूक्ष्म लीक का पता लगाना
• सकल लीक स्क्रीनिंग
• रिसाव दर का मूल्यांकन
• परीक्षण के परिणामों का स्वचालित आकलन

तकनीकी विनिर्देश

मूल प्रौद्योगिकी

हीलियम ट्रेसर गैस रिसाव का पता लगाना

मौलिक पता लगाने का सिद्धांत हीलियम ट्रेसर गैस पर आधारित है।

परीक्षण घटक को उपयुक्त परीक्षण सर्किट से जोड़ा जाता है। परिभाषित परीक्षण स्थितियों में हीलियम को प्रवेश किया जाता है, जबकि पता लगाने की तरफ आवश्यक वैक्यूम स्थिति में बनाए रखा जाता है।

यदि कोई रिसाव मार्ग है, तो हीलियम उस मार्ग से होकर गुजरता है और पता लगाने की ओर पहुंचता है। हीलियम रिसाव डिटेक्टर संबंधित संकेत को मापता है और इसकी तुलना पूर्व निर्धारित स्वीकृति मूल्य से करता है।

आईएसओ 20485:2017 विशेष रूप से एक ट्रेसर गैस और एक ट्रेसर गैस-विशिष्ट लीक डिटेक्टर का उपयोग करके रिसाव का पता लगाने के लिए तकनीकों को परिभाषित करता है।

वैक्यूम कक्ष प्रौद्योगिकी

वैक्यूम कक्ष रिसाव का पता लगाने की प्रक्रिया के लिए एक नियंत्रित वातावरण बनाता है।

हेजिन की प्रकाशित वैक्यूम-चैंबर प्रणाली में निकासी, सकल लीक परीक्षण, हीलियम चार्जिंग, ठीक लीक परीक्षण, हीलियम वसूली और कक्ष वेंटिलेशन शामिल एक अनुक्रम का वर्णन किया गया है।

यह प्रक्रिया मैन्युअल निरीक्षण पर निर्भरता को कम करने में मदद करती है और एक अधिक सुसंगत परीक्षण प्रक्रिया प्रदान करती है।

हेलियम प्रबंधन की पृष्ठभूमि

संवेदनशील लीक परीक्षण करते समय हीलियम पृष्ठभूमि सांद्रता एक महत्वपूर्ण विचार है।

सूक्ष्म लीक का पता लगाने से पहले, पता लगाने की प्रणाली पृष्ठभूमि हीलियम संकेत की निगरानी कर सकती है और हीलियम चार्जिंग चरण से पहले आवश्यक आधार रेखा स्थापित कर सकती है।

यह अधिक नियंत्रित माप वातावरण बनाने में मदद करता है।

आवेदन

• ऑटोमोबाइल बैटरी निर्माण
• ईवी बैटरी के आवरण का उत्पादन
• बैटरी आवास का उत्पादन
• बैटरी कवर का निर्माण
• बैटरी मॉड्यूल का निर्माण
• बैटरी पैक का संयोजन
• ऑटोमोटिव घटकों की गुणवत्ता निरीक्षण
• बैटरी थर्मल मैनेजमेंट घटक का निरीक्षण

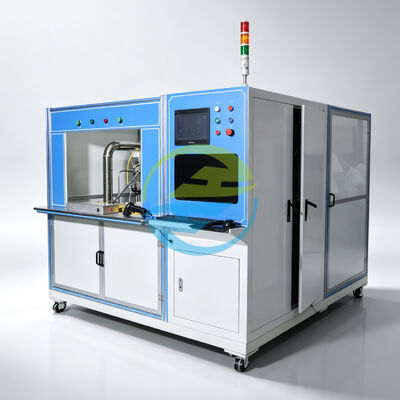

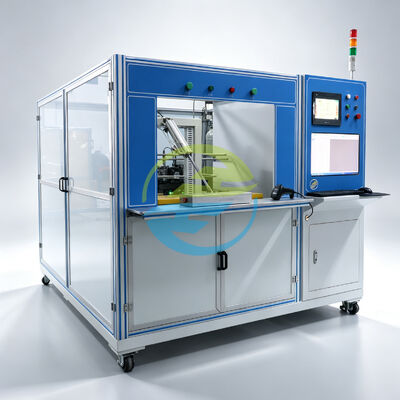

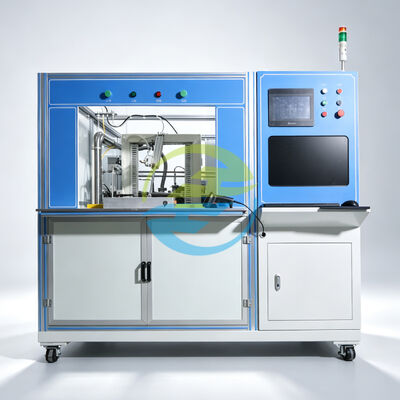

विस्तृत चित्र

हेजिन के बारे में

एचजे ऑटोमैटिक कंट्रोल टेक्नोलॉजी कं, लिमिटेड, हेजिन नाम के तहत संचालित, 2012 में गुआंगज़ौ में स्थापित किया गया था। कंपनी अनुसंधान एवं विकास में माहिर है,प्रौद्योगिकी-गहन औद्योगिक परीक्षण उपकरण का निर्माण और बिक्री.

इसके उत्पाद पोर्टफोलियो में रिसाव परीक्षण उपकरण, ऑटो पार्ट्स परीक्षण उपकरण, आईपी परीक्षण उपकरण, घरेलू उपकरण परीक्षण उपकरण, ज्वलनशीलता परीक्षण उपकरण,प्रभाव परीक्षण उपकरण और अन्य औद्योगिक परीक्षण समाधान.

प्रत्यक्ष निर्माता की तलाश करने वाले ग्राहकों के लिए यह एकीकृत क्षमता महत्वपूर्ण है।हेजिन चीन में अपने उपकरणों का डिजाइन और निर्माण करता है और उत्पाद और अनुपालन आवश्यकताओं के अनुसार अनुकूलित परीक्षण समाधान विकसित करता है.

निर्माता के बारे में अधिक जानकारी के लिए, ग्राहक हेजिन के बारे में हमारे पृष्ठ पर जा सकते हैं या लीक टेस्टिंग उपकरण श्रेणी का पता लगा सकते हैं।

प्रश्न

1हेलियम लीक परीक्षण उपकरण किस उत्पाद का परीक्षण कर सकता है?

प्राथमिक अनुप्रयोग सील रिले परीक्षण है। स्थिरता और परीक्षण प्रक्रिया को वास्तविक रिले संरचना और कनेक्शन इंटरफ़ेस के अनुसार अनुकूलित किया जा सकता है।

2. ठीक लीक का पता लगाने के लिए किस गैस का प्रयोग किया जाता है?

संदर्भित विन्यास में 100% हीलियम का उपयोग सूक्ष्म लीक डिटेक्शन गैस के रूप में किया जाता है।

3अधिकतम परीक्षण दबाव क्या है?

संदर्भ विन्यास में कुल और बारीक रिसाव परीक्षण के लिए 25 बार निर्दिष्ट है, जिसमें दबाव नीचे की ओर समायोजित किया जा सकता है।अंतिम दबाव ग्राहक की उत्पाद आवश्यकताओं के अनुसार निर्धारित किया जाना चाहिए.

4एक बार में कितने उत्पादों का परीक्षण किया जा सकता है?

संदर्भ विन्यास में दो परीक्षण स्टेशन होते हैं, प्रत्येक स्टेशन पर एक वर्कपीस होती है।

5संदर्भ चक्र का समय क्या है?

प्रकाशित संदर्भ विन्यास में प्रति कार्यक्षेत्र लगभग 30 सेकंड का निर्दिष्ट किया गया है, जो प्रति घंटे लगभग 120 कार्यक्षेत्रों के अनुरूप है।
