| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | एचसी9916 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

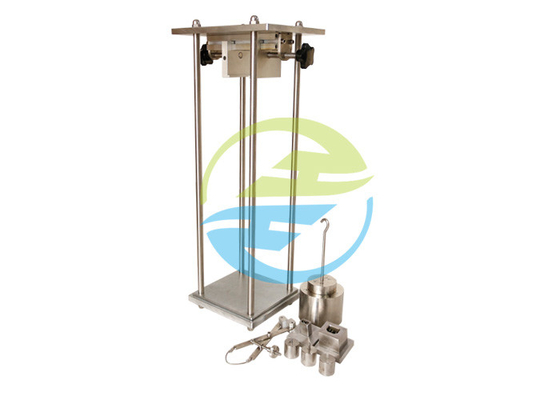

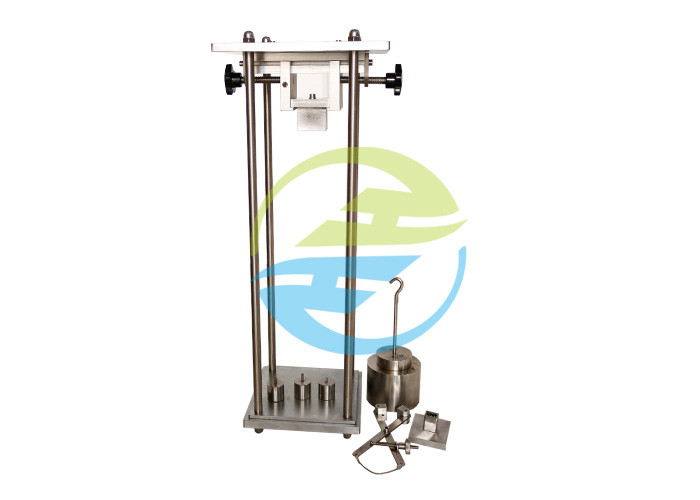

निकासी बल की जाँच के लिए IEC परीक्षण उपकरण उपकरण
निकासी बल की जांच के लिए उपकरण का मानक:
IEC 60320-1 'घरेलू और समान सामान्य उद्देश्यों के लिए उपकरण कप्लर्स - भाग 1: सामान्य आवश्यकताएं' खंड 16 और चित्र 3;
IEC 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं' खंड 22, तालिका 16 और चित्र 18।
निकासी बल की जाँच के लिए उपकरण का अनुप्रयोग:
उपसाधनों का निर्माण प्लग को आसानी से डालने और निकालने की अनुमति देगा, और प्लग को सामान्य उपयोग में सॉकेट-आउटलेट से बाहर काम करने से रोकेगा।
उपकरण कप्लर्स का निर्माण कनेक्टर/उपकरण आउटलेट के आसान सम्मिलन और निकासी की अनुमति देगा, और कनेक्टर/उपकरण आउटलेट को सामान्य उपयोग में उपकरण इनलेट/प्लग कनेक्टर से बाहर काम करने से रोकेगा।
का पैरामीटर निकासी बल की जाँच के लिए उपकरण:
1. टेस्ट प्लग: कठोर स्टील से बने, 3 टेस्ट प्लग और 2 टेस्ट पिन प्रदान करें
2. वजन: एक सेट।सुपरपोज़िशन 100N प्राप्त किया जा सकता है, 1/10 परीक्षण बल के अतिरिक्त भार द्वारा लागू बल
3. ऑपरेशन: मैनुअल
4. एक सुरक्षा रस्सी के साथ, परीक्षण प्लग को गिरने से रोकें
तालिका 16 - प्लग और सॉकेट-आउटलेट के लिए अधिकतम और न्यूनतम निकासी बल
| गौण की रेटिंग |
की संख्या के खंभे सहायक |
निकासी बल एन |
||
|
मल्टी पिन थाह लेना ज्यादा से ज्यादा |
मल्टी पिन थाह लेना ज्यादा से ज्यादा |
एकल पिन थाह लेना ज्यादा से ज्यादाएक |
||
| 13 ए तक और सहित | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| 5 | 70 | |||
| 13 ए तक और सहित | 2 | 50 | 2.0 | 25 |
| 3 | 54 | |||
| 3 से अधिक | 70 | |||
| 16 ए से ऊपर और 32 ए सहित | 2 | 80 | 3.0 | 27 |
| 3 | 80 | |||
| 3 से अधिक | 100 | |||
| a ये वापसी बल केवल प्लग के लचीले अर्थिंग कॉन्टैक्ट असेंबली के परीक्षण के लिए हैं। | ||||
