| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | एचके1503 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

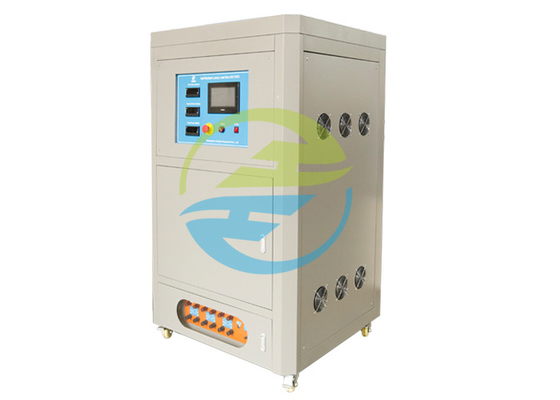

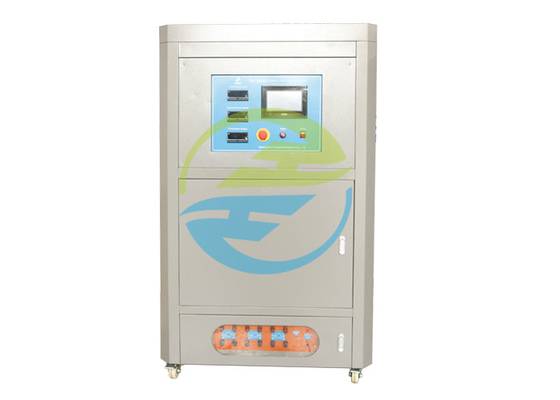

आईईसी 60669-1 टेस्ट उपकरण सेल्फ बैलास्टेड लैंप लोड बॉक्स तीन टेस्ट स्टेशन
सेल्फ बैलास्टेड लैंप लोड बॉक्स के लिए मानक:
आईईसी 60669-1: 2017 घरेलू और समान स्थिर विद्युत प्रतिष्ठानों के लिए स्विच - भाग 1: सामान्य आवश्यकताएं खंड 19.3 स्व-बैलेस्टेड लैंप लोड के लिए इच्छित स्विच के लिए परीक्षण।
आवेदन पत्र सेल्फ बैलास्टेड लैंप लोड बॉक्स का:
स्व-बैलेस्टेड लैंप (एसबीएल) लोड के लिए अभिप्रेत स्विच अत्यधिक पहनने या अन्य हानिकारक प्रभाव के बिना, सेल्फ बैलेस्टेड लैंप सर्किट को नियंत्रित करते समय होने वाले विद्युत और थर्मल तनाव का सामना करेंगे।एक बिजली आपूर्ति के लिए परीक्षण के तहत स्विच के माध्यम से चित्रा 12 बी में दिए गए लोड को जोड़कर अनुपालन की जांच की जाती है।
भार चित्र 12बी के अनुसार होगा।अधिकतम शिखर मूल्य और दबाव धारा के अधिकतम I 2 t के मान तालिका 19 में दिए गए हैं।
तालिका 19 - वितरण प्रणाली के प्रकार के आधार पर I चोटी और I 2 t के मान
|
वर्तमान मूल्यांकित [ए] |
वितरण प्रणाली [वी]: 220/380 230/400 240/415 मैंशिखर [ए] |
वितरण प्रणाली [वी]: 220/380 230/400 240/415 मैं2टी [ए2एस] |
वितरण प्रणाली [वी]: 120/208 120/240 127/220 मैंशिखर [ए] |
वितरण प्रणाली [वी]: 120/208 120/240 127/220 मैं2टी [ए] |
वितरण प्रणाली [वी]: 220/380 230/400 240/415 SBL सर्किट की रेटेड शक्ति [डब्ल्यू] |
वितरण प्रणाली [वी]: 120/208 120/240 127/220 SBL सर्किट की रेटेड शक्ति [डब्ल्यू] |
| 10 . तक और सहित | 108 | 2.8 | 162 | 5.9 | 100 | 60 |
| 10 से ऊपर और 13 सहित | 142 | 5.5 | 162 | 5.9 | 150 | 60 |
| 13 से ऊपर और 16 सहित | 170 | 9 | 200 | 11.5 | 200 | 100 |
| 16 से ऊपर और 20 सहित | 192 | 13 | 231 | 18.5 | 250 | 150 |
सेल्फ बैलास्टेड लैंप लोड बॉक्स का पैरामीटर:
| बिजली की आपूर्ति | 220V/50Hz |
| डिजिटल वोल्टेज मीटर | रेंज: 0 ~ 450V, सटीकता: ± 0.5% ± 2d |
| डिजिटल बिजली मीटर | रेंज: 0 ~ 5 ए, सटीकता: ± 0.5% ± 2 डी |
| आउटपुट चैनल | 3 चैनल |
| विरोध करना | 0~9999999 बार |
