| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | AM0023 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट /माह |

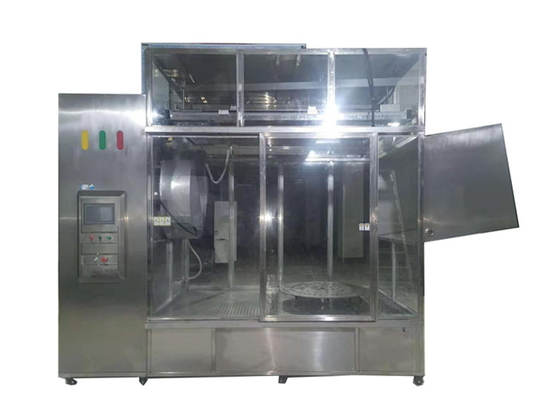

राष्ट्रीय सैन्य मानक वर्षा प्रक्रिया I ~ III परीक्षण कक्ष टर्नटेबल असर 100 किग्रा ऑटो पार्ट्स टेस्ट उपकरण
उत्पाद परिचय:
वर्षा परीक्षण कक्ष राष्ट्रीय सैन्य मानक GJB150.8A-2009 कार्यक्रम I वर्षा और वर्षा परीक्षण का अनुपालन करता है, और इसका उपयोग विभिन्न तीव्रता वाले वर्षा वातावरण, वर्षा परीक्षण विधियों और सैन्य उपकरणों के मुख्य मापदंडों में सैन्य उपकरणों या इलेक्ट्रॉनिक उत्पादों के गतिशील संचालन के अनुकरण के लिए किया जाता है। , और पवन वर्षा परीक्षण और वर्षा परीक्षण एक परीक्षण बॉक्स में महसूस किया जा सकता है।
बड़े (परीक्षण टुकड़ा आकार) उपकरणों के परीक्षण के लिए सैन्य मानक GJB150.8A-2009 कार्यक्रम के सुदृढीकरण परीक्षण को पूरा करें।जब बारिश और बारिश उड़ाने वाले उपकरण का उपयोग नहीं किया जा सकता है, तो कार्यक्रम II पर विचार किया जाएगा। कार्यक्रम प्राकृतिक वर्षा का अनुकरण नहीं करता है, लेकिन उपकरण वॉटरप्रूफिंग की विश्वसनीयता में सुधार करता है।
प्रक्रिया III उन उपकरणों पर लागू होती है जो आमतौर पर बारिश के सबूत को रोकते हैं लेकिन संक्षेपण या ऊपरी सतह रिसाव के कारण टपकने के संपर्क में आ सकते हैं। ड्रिपिंग टेस्ट में दो चर होते हैं: ए) पानी की बूंदों का सामना करने वाले उपकरण (आमतौर पर घनीभूत);बी) गंभीर संघनन या ऊपरी सतह रिसाव के संपर्क में आने वाले उपकरण।
मानकों को पूरा करें:
GJB150.8A-2009 मानक की प्रक्रिया I, प्रक्रिया, प्रक्रिया III परीक्षण।
पैरामीटर:
| 3.1 विषय की प्रणाली | |
| आंतरिक स्थान का आकार | 450020002700mm (WDH), ऑर्डर के लिए उपलब्ध है |
| रूपरेखा आयाम | लगभग 700040002800mm (WDH) |
| आंतरिक बॉक्स सामग्री | SUS304 स्टेनलेस स्टील |
| मुख्य शरीर सामग्री | स्क्वायर-पास फ्रेम + टेम्पर्ड ग्लास |
| कार्यक्षेत्र व्यास | 1000 मिमी |
| टर्नटेबल की रोटरी गति | 3～11r/मिनट |
| टर्नटेबल असर | 100 किलो |
| टर्नटेबल की रोटेशन दिशा | यह 360 डिग्री पर घूम सकता है और नमूने के छह अलग-अलग दिशाओं में परीक्षण किया जा सकता है |
| 3.2 प्रक्रिया वर्षा और वर्षा | |
| क्षैतिज हवा की गति | 18मी/सेकेंड, बारिश की बूंदों को 45 डिग्री कोणों पर समान रूप से उड़ा देता है |
| वर्षा बूंद व्यास | 0.5～4.5 मिमी |
| सुई छेद दूरी | 20 × 20 मिमी |
| टपकता क्षेत्र | 1000 × 1000 मिमी (डब्ल्यू × डी) |
| 3.3 प्रक्रिया सुदृढीकरण परीक्षण | |
| पानी का दबाव | लगभग 276केपीए |
| वर्षा बूंद व्यास | अधिकतम सतह कवरेज प्राप्त करने के लिए 0.5 मिमी ~ Φ4.5 मिमी सीमा के भीतर स्क्वायर ग्रिड ग्रिड किरणें। |
| बौछार टूंटी | नोजल कोण समायोज्य है |
| स्प्रे नोजल लेआउट |
प्रत्येक 0.56 के लिए वर्षा प्राप्त करने की सतह सीमा के भीतर और विषय सतह से 48 मिमी पर कम से कम एक नोजल, नोजल रिक्ति: 710, मिमी 710 मिमी |
| 3.4 प्रक्रिया III ड्रिपिंग टेस्ट | |
| टपकता क्षेत्र | 1000 × 1000 × 120 मिमी (डी × डब्ल्यू × एच) |
| रेनड्रॉप होल व्यास | ड्रिप होल व्यास 0.33 मिमी है, टपकने की दूरी 20 मिमी ~ 25.4 मिमी है, पानी की बूंदें, प्राकृतिक वर्षा का अनुकरण कर सकती हैं |
| पानी की बूंदें | 280L/m2.h |
| 3.5 नियंत्रण प्रणाली | |
| नियंत्रक प्रणाली |
1) 7-इंच टच स्क्रीन नियंत्रक + रंगीन स्क्रीन मानव-कंप्यूटर इंटरफ़ेस 2) शावर परीक्षण के पानी के दबाव, प्रवाह और परीक्षण समय की कार्यशील स्थिति को प्रदर्शित और नियंत्रित करें 3) डिस्प्ले रिज़ॉल्यूशन: 0.1 की सटीकता, 1s का समय, हवा की गति 0.1m, कार्यक्षेत्र की गति 1rpm और जल प्रवाह दर 0.1L 4) संचार समारोह: ईथरनेट इंटरफ़ेस और यूएसबी संचार इंटरफ़ेस, जिसे माइक्रो कंप्यूटर से जोड़ा जा सकता है, डेटा रिकॉर्डिंग और प्रिंटिंग फ़ंक्शन के साथ। |
| चलने का मोड | कार्यक्रम रन को नियंत्रित करता है |
| पूर्व निर्धारित परीक्षण समय | 1 एस ~ 9999 H59M59S मनमाने ढंग से समायोज्य है |
| पावर आवश्यकता | AC380V (तीन चरण और पांच लाइनें);50 हर्ट्ज |
| सुरक्षा सुरक्षा उपकरण | रिसाव रक्षक, पंखे का अधिक गरम होना, अत्यधिक सुरक्षा, पानी की कमी से सुरक्षा, अलार्म ध्वनि चेतावनी |
