| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | AM0016 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट /माह |

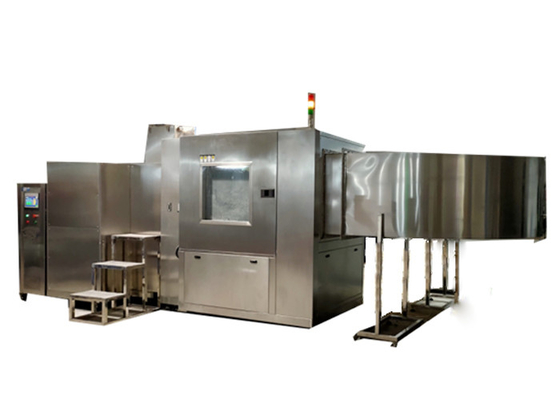

डस्ट ब्लोइंग टेस्ट चैंबर ISO-20653-2006,GBT-2423.37 ऑटो पार्ट्स टेस्ट उपकरण
यह उपकरण विद्युत इलेक्ट्रॉनिक्स, ऑटोमोबाइल, मोटरसाइकिल भागों और मुहरों के परीक्षण के लिए उपयुक्त है ताकि रेत धूल को बड़े धूल वातावरण में मुहरों और गोले में प्रवेश करने से रोका जा सके। इलेक्ट्रॉनिक और विद्युत उत्पादों, ऑटोमोबाइल के उपयोग, भंडारण और परिवहन प्रदर्शन का परीक्षण करने के लिए, मोटरसाइकिल के पुर्जे, और रेत और धूल के वातावरण में सील। परीक्षण का उद्देश्य विद्युत उत्पादों पर वायु प्रवाह द्वारा किए गए कणों के संभावित हानिकारक प्रभावों को निर्धारित करना था। परीक्षण का उपयोग खुली रेत और धूल वायु परिवेश का अनुकरण करने के लिए किया जा सकता है। वाहन की गति जैसे प्राकृतिक या कृत्रिम गड़बड़ी से प्रेरित स्थितियां।ऑटो पार्ट्स टेस्ट उपकरण
मानकों को पूरा करें:
GB/T 2423.37-2006 Lc1 या Lc2 परीक्षण, IEC 60068-2-68 Lc1 या Lc2 परीक्षण IS0 20653:2006 के लिए धूल उड़ाने वाला परीक्षण, GJB150.12A-2009 के लिए प्रक्रिया I प्रक्रिया परीक्षण, MIL-STD के लिए प्रक्रिया I प्रक्रिया परीक्षण- 810H 510.7ऑटो पार्ट्स टेस्ट उपकरण
डिजाइन सिद्धांत:
एक शंक्वाकार फ़नल डिज़ाइन करें, डस्ट कलेक्टर के नीचे, डस्ट एक्सट्रैक्शन माउथ (दाएं) पर हाई प्रेशर टर्बाइन सर्कुलेशन फैन इनलेट स्थापित करें, डस्ट को बॉक्स के निचले हिस्से में नीचे से बाईं ओर, इनलेट से पहले इनलेट करें। निपटान बॉक्स, धूल धूल में बाईं ओर से परीक्षण बॉक्स में उड़ाएं, क्षैतिज धूल को दाईं ओर धूल दें, ताकि चक्र शुरू हो सके।
नियंत्रण बॉक्स और परीक्षण बॉक्स समग्र प्रकार के होते हैं:
कमरे के शरीर का निचला भाग फ़नल के आकार का है, और तल पर धूल हिलाने वाली मोटर धूल को ठीक करने में सहायता करेगी
परीक्षण बॉक्स लगभग एक घन है, जिसकी वायु प्रवाह क्रॉस सेक्शन में किनारे की लंबाई लंबवत वायु प्रवाह दिशा के लंबवत या क्षैतिज पक्ष की अधिकतम लंबाई से कम से कम 3 गुना है।परीक्षण बॉक्स में हीटिंग फ़ंक्शन होता है;ऑटो पार्ट्स टेस्ट उपकरण
परीक्षण बॉक्स में एक प्रीट्रीटमेंट बॉक्स होता है, और दो बॉक्स में एक ही वायु प्रवाह अनुभाग होता है।एयर डायवर्सन शीट को फ्रंट बॉक्स की ओर जाने वाले एयर फ्लो चैनल के प्रवेश द्वार के पीछे रखा जाता है, समग्र व्यवस्था के माध्यम से क्षैतिज लामिना वायु प्रवाह का उत्पादन करता है, परीक्षण बॉक्स के बाद वायु प्रवाह उत्पन्न करने वाले ब्लोअर डिवाइस की व्यवस्था करता है, और हवा खींचता है परीक्षण बॉक्स और इसे वायु प्रवाह चैनल के माध्यम से सामने के उपचार बॉक्स में भेजें;
डस्ट डिवाइस बाहरी प्रकार का होता है और एयर डक्ट से जुड़ा होता है।ऑटो पार्ट्स टेस्ट उपकरण
मुख्य तकनीकी संकेतक:
| नमूना | AM0016-600 | AM0016-800 | AM0016-1000 |
|
भीतरी बॉक्स आकार डब्ल्यू * डी * एच (कोई वायु वाहिनी नहीं) |
600×600×600mm | 800×800×800mm | 1000 × 1000 × 1000 मिमी |
| बाहरी बॉक्स आकार डब्ल्यू * डी * एच | 3500×1400×1700mm | 4000×1700×1900mm | 5000 × 2000 × 2000 मिमी |
| मानक | आईएसओ-20653-2006, जीबीटी-2423.37ऑटो पार्ट्स टेस्ट उपकरण | ||
| सूक्ष्म रज | 75um नीचे | ||
| मोटी धूल | 150um नीचे | ||
| रेत | 150um-890um | ||
| वायु प्रवाह दर | 6m/s, 8.9m/s, (18m/s, 29m/s) रेत को उड़ा दें | ||
| बॉक्स और पाइप में धूल की सघनता | 5G/m³, 10.6G/m ± 7 (टच-स्क्रीन-समायोज्य) | ||
| एरिज़ोना धूल खुराक | 2-3 किग्रा / मी (यादृच्छिक बेमेल ग्राहकों को स्वयं की आवश्यकता होती है) | ||
| धातु स्क्रीन आकार | नाममात्र रेखा व्यास 50um और लाइनों के बीच नाममात्र अंतर 75um या 150um . से नीचे | ||
| हवा भरने वाला | पूर्ण प्लास्टिक केन्द्रापसारक प्रशंसक | ||
| नमूना फ्रेम लोड | 30 किलो | ||
| धूल उड़ाने की मूल संरचना | प्रीट्रीटमेंट बॉक्स, टेस्ट बॉक्स, वैक्यूम सक्शन, डस्ट कलेक्शन बॉक्स, सर्कुलेटिंग वैक्यूम ब्लोइंग डिवाइस, वैक्यूम सिस्टम, डस्ट स्टोरेज टैंक, फ्लो वाल्व, हीटिंग सिस्टम, रिफ्लक्स ब्लेड, सैंपल टर्नटेबल, प्रोटेक्शन नेटवर्क, कंसंट्रेशन मीटर डस्ट रिटर्न पाइप आदि की संरचना। | ||
| धूल उड़ाने वाली रेत संरचना | लामिना का प्रवाह, बाएँ से दाएँ, बहना रेत दाएँ से बाएँ है | ||
| वैक्यूम प्रणाली | दबाव विनियमन वाल्व, चूषण नोजल, तीन टुकड़े सेट को नियंत्रित करने वाला दबाव | ||
| वैक्यूम पंप रेंज | 60～600L / एचऑटो पार्ट्स टेस्ट उपकरण | ||
| नियंत्रक नियंत्रण समारोह | धूल उड़ाने का समय (रोकें, उड़ाएं) एच / एम / एस समायोज्य है | ||
| साइकिल चक्र: कोई भी समायोज्य | |||
| पावर: सीधा झटका | |||
| पूर्व निर्धारित परीक्षण समय: 0s~999h99m99s समायोज्य है | |||
| नियंत्रण प्रणाली | पीएलसी और टच स्क्रीन स्मार्ट कंट्रोल सिस्टम (टीलॉन्ग ब्रांड) या सीमेंस | ||
| सेंसर | PT100 परीक्षण सेंसर | ||
| एनीमोमीटर | हाथ में समायोज्य | ||
| लाइसीमीटर | सटीक नियंत्रण के लिए नकली मात्रा नियंत्रण संकेत पीएलसी मॉड्यूल को प्रेषित किया गया था | ||
| आंतरिक बॉक्स सामग्री | एसयूएस 304 दर्पण का सामना करना पड़ा स्टेनलेस स्टील | ||
| आउटबॉक्स सामग्री | SUS304 स्टेनलेस स्टील | ||
| दरवाज़े पर | बड़ी अवलोकन खिड़की, विशेष वायु नली डिजाइन, यह सुनिश्चित करने के लिए कि बॉक्स लामिना वायु प्रवाह की एकाग्रता पैदा करता है | ||
| तापन प्रणाली | स्टेनलेस स्टील अभ्रक शीट हीटिंग कवर | ||
| उपकरण उपयोग की शर्तें | बिजली की आपूर्ति: एसी 380 वी;आवृत्ति: 50 हर्ट्ज;शक्ति: 16 किलोवाट | ||
| व्यापक स्थिति | तापमान 5℃ से 40 ℃ सापेक्ष तापमान 85% आरएच | ||
| सुरक्षा सुरक्षा प्रणाली | लाइन ऑर्डर सुरक्षा, विद्युत रिसाव संरक्षण, सुपर-तापमान संरक्षण, असामान्य सुरक्षा | ||
