| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | एचटी-यू१६ |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | 20 सेट / प्रति माह |

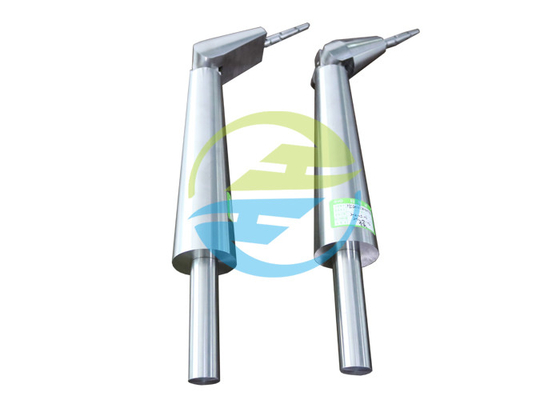

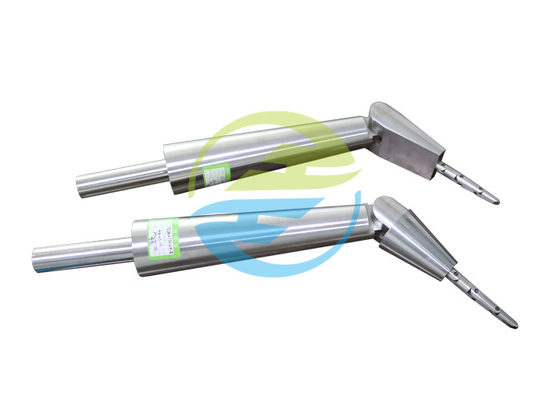

फ्लैट और शंकु के आकार के हाथ के साथ स्पष्ट जांच 10.5 - 11.5 वर्ष आयु
मानक:
UL 60335-2-24 घरेलू और इसी तरह के विद्युत उपकरण - सुरक्षा - भाग 2-24: रेफ्रिजरेटिंग उपकरणों, आइसक्रीम उपकरणों और आइस-मेकर्स के लिए विशेष आवश्यकताएं, अनुलग्नक 101.DVA, चित्र 101. DVA.2
आवेदन:
इसका उपयोग चलती भागों के लिए जोखिम आकलन के लिए किया जाता है;और बच्चों द्वारा खतरनाक भागों तक पहुंच का अनुकरण करने के लिए जांच।
संभावित चुटकी बिंदुओं का मूल्यांकन करते समय, मैं भाग 1, चित्र 101. DVA.1 और चित्र 101 के चित्र 12DV की जांच करता हूं। DVA.2 उद्घाटन में प्रवेश नहीं कर सकता है, या जांच पर चलने वाले हिस्से द्वारा लगाया गया अधिकतम बल कम है जांच द्वारा सुलभ किसी भी स्थान पर 22,2 N (5 lbf) से अधिक; टेस्ट फिंगर प्रोब
पैरामीटर:
| मद | आयाम विवरण |
आयाम मिमी |
| ए | मध्यमा उंगली की लंबाई, 95 प्रतिशतक | 77 |
| बी | मध्यमा उंगली का व्यास, 5 प्रतिशतक | 11.4 |
| सी | हाथ की लंबाई, 95 पर्सेंटाइल | १७३ |
| डी | कोहनी से कलाई की लंबाई, 95 पर्सेंटाइल | २३५ |
| इ | कलाई का व्यास (पाई से विभाजित परिधि), 5 प्रतिशतक | 37 |
| एफ | प्रकोष्ठ व्यास (परिधि पीआई से विभाजित), 5 प्रतिशतक | 57 |
| जी | न्यूनतम हाथ निकासी (शंकु के आकार का हाथ भाग), 5 प्रतिशतक | 49.4 |
| एच | उंगली के लगाव पर शंकु के आकार का भाग | 25 |
| मैं | हाथ की चौड़ाई (हाथ का सपाट हिस्सा), 5 पर्सेंटाइल | 62 |
| जे | कलाई की चौड़ाई (हाथ की मोटाई के लिए प्रयुक्त - सपाट हाथ भाग), 5 प्रतिशतक | 29 |
| क | उंगली के लगाव पर हाथ की चौड़ाई (हाथ का सपाट हिस्सा) | 46 |
| ली | ऊपरी बांह की लंबाई, ९५ पर्सेंटाइल | ए |
|
टिप्पणियाँ: 1 - निचले हाथ के संबंध में हाथ को घुमाने के लिए जांच को एक केंद्र पिन के साथ डिजाइन किया गया था।जांच को घुमाकर उस गति को समान रूप से दर्शाया जा सकता है। 2 - उल व्यक्त जांच के आयामों से मेल खाने के लिए उंगली "टिप" विकसित की गई है।टिप से पहले जोड़ तक का व्यास फिर टिप के आयामों से उंगली के व्यास तक पतला होता है।जोड़ों को उंगली की लंबाई के साथ समान रूप से फैलाया जाता है। 3 - जांच को हाथ की लंबाई (कलाई के अंत) से 6 मिमी (0,24 इंच) की दूरी पर स्थित एक काज पिन का उपयोग करके हाथ के संबंध में "मोड़" करने की अनुमति देने के लिए डिज़ाइन किया गया है और हाथ को अधिक से अधिक नहीं झुकने में प्रतिबंधित किया गया है हाथ के संबंध में 90°। ए यदि ऊपरी भुजा को किसी भाग का मूल्यांकन करने की आवश्यकता होती है तो इसमें निचली भुजा के अंत में संलग्न एक लचीली ट्यूब होगी, क्योंकि कोहनी की सटीक स्थिति को चुने गए डेटा बिंदुओं से आसानी से निर्धारित नहीं किया जा सकता है।टेस्ट फिंगर प्रोब |
||
