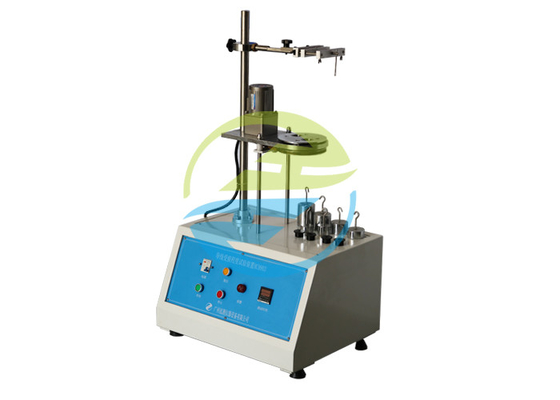

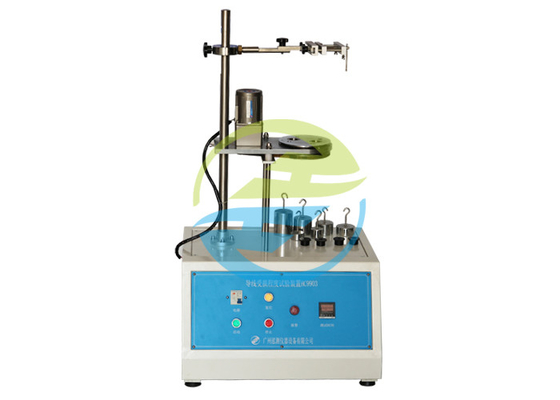

आईईसी 60069-1 आईईसी टेस्ट उपकरण कंडक्टर क्षति डिग्री टेस्ट उपकरण दर 10 ± 2 आर / मिनट

उत्पाद विवरण

कंडक्टर क्षति की डिग्री परीक्षण उपकरण आईईसी 60069-1 परीक्षण उपकरण की दर 10 ± 2 आर/मिनट

मानक:

आईईसी 60884-1 घर और इसी तरह के प्रयोजनों के लिए प्लग और आउटलेट भाग 1: सामान्य आवश्यकताएं खंड 122.5, चित्र 11

आईईसी 60669-1 घर और इसी तरह के स्थिर विद्युत प्रतिष्ठानों के लिए स्विच भाग 1: सामान्य आवश्यकताएं खंड 122.5, चित्र 9

मानक विवरणः

स्क्रू क्लैंपिंग वाले टर्मिनलों को ऐसे डिजाइन और निर्मित किया जाना चाहिए कि वे कंडक्टरों को बिना कंडक्टरों को नुकसान पहुंचाए क्लैंप करें।

टर्मिनल को चित्र 11 के अनुसार परीक्षण उपकरण में रखा जाता है और कठोर, ठोस, स्ट्रैन्डेड और/या लचीले कंडक्टरों से लैस किया जाता है,तालिका 3 के अनुसार सबसे पहले सबसे छोटे और फिर सबसे बड़े नाममात्र अनुभागीय क्षेत्र के साथ, क्लैंपिंग स्क्रू या नट को तालिका 6 के अनुसार टोक़ के साथ कस दिया जाता है।

जहां कठोर स्ट्रैन्डेड कंडक्टर मौजूद नहीं हैं, परीक्षण केवल कठोर ठोस कंडक्टरों के साथ किया जा सकता है। इस मामले में, आगे के परीक्षणों की आवश्यकता नहीं है।

परीक्षण कंडक्टर की लंबाई तालिका 9 में निर्दिष्ट ऊंचाई (एच) से 75 मिमी अधिक होनी चाहिए।

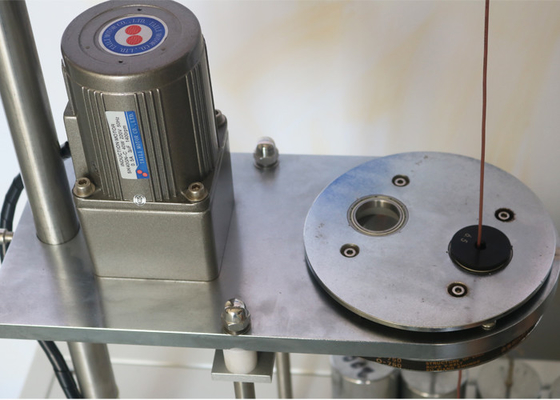

कंडक्टर का अंत तालिका 9 के अनुसार उपकरण के नीचे एक ऊंचाई (एच) पर स्थित एक प्लेट में एक उपयुक्त बुशिंग के माध्यम से पारित किया जाता है।बुशिंग एक क्षैतिज विमान में स्थित है, ताकि इसकी केंद्र रेखा 75 मिमी व्यास के एक सर्कल का वर्णन करती है, क्षैतिज विमान में क्लैंपिंग यूनिट के केंद्र के साथ समकक्ष; फिर प्लेट को (10 ± 2) r/min की दर से घुमाया जाता है।

क्लैंपिंग यूनिट के मुंह और बुशिंग की ऊपरी सतह के बीच की दूरी तालिका 9 में निर्दिष्ट ऊंचाई से ±15 मिमी के भीतर होनी चाहिए। बुशिंग को बांधने से रोकने के लिए चिकनाई की जा सकती है,घुमावदार, या अछूता कंडक्टर का घूर्णन।

तालिका 9 में विनिर्दिष्ट द्रव्यमान कंडक्टर के अंत से लटकता है। परीक्षण की अवधि लगभग 15 मिनट है।

परीक्षण के दौरान, कंडक्टर न तो क्लैंपिंग यूनिट से बाहर फिसल सकता है और न ही क्लैंपिंग यूनिट के पास टूट सकता है और न ही कंडक्टर को इस तरह से क्षतिग्रस्त किया जा सकता है कि यह आगे के उपयोग के लिए अनुपयुक्त हो।आईईसी परीक्षण उपकरण

परीक्षण को कठोर ठोस कंडक्टरों के साथ दोहराया जाना चाहिए, यदि वे मौजूद हैं, यदि पहला परीक्षण कठोर स्ट्रैंड कंडक्टरों के साथ किया गया है।

पैरामीटरः
