| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HJ0604 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

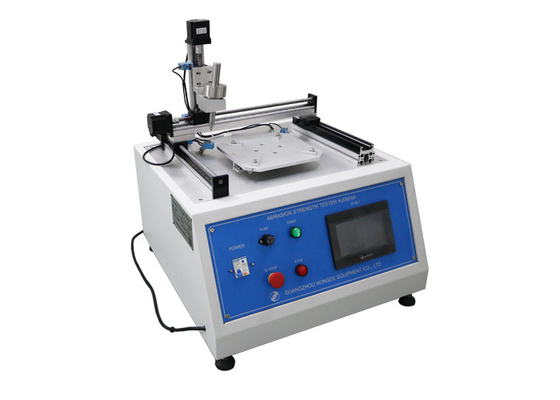

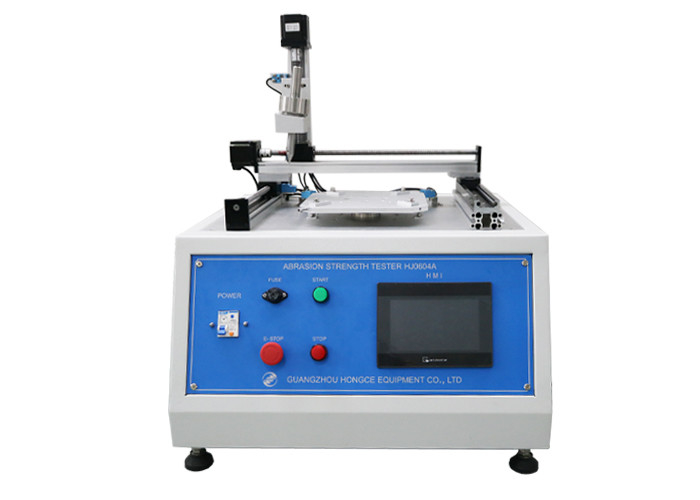

20 ± 5mm/s . की गति के साथ घर्षण प्रतिरोध परीक्षण के लिए आईईसी परीक्षण उपकरण
मानक:
आईईसी 60335-1 'घरेलू और समान विद्युत उपकरण - सुरक्षा - भाग 1: सामान्य आवश्यकताएं' खंड 21.2;
IEC 60950-1 'सूचना प्रौद्योगिकी उपकरण - सुरक्षा - भाग 1: सामान्य आवश्यकताएं' खंड 2.10.8.4 और चित्र 2K।
आवेदन:
के उपयोग में आना घर्षण प्रतिरोध परीक्षण प्रिंटेड सर्किट बोर्ड या घरेलू उपकरणों के इंसुलेटिंग एक्सेसिबल पार्ट्स।
नमूना जांच:
ठोस इन्सुलेशन, लेपित मुद्रित बोर्ड और लेपित घटकों के सुलभ हिस्से। आईईसी टेस्ट उपकरण
आईईसी 60950-1 से मानक विवरण:
खरोंच को संचालन भागों के पांच जोड़े और उन बिंदुओं पर हस्तक्षेप करने वाले अलगाव में बनाया जाता है जहां अलगाव परीक्षण के दौरान अधिकतम संभावित ढाल के अधीन होंगे।
खरोंच एक कठोर स्टील पिन के माध्यम से बनाए जाते हैं, जिसके अंत में शंकु के रूप में 40 ° का टिप कोण होता है, इसकी नोक को गोल और पॉलिश किया जाता है, जिसमें 0.25 मिमी ± 0.02 मिमी की त्रिज्या होती है।
चित्र 2K में दिखाए गए अनुसार 20 मिमी/एस ± 5 मिमी/सेकेंड की गति से कंडक्टर किनारों के लंबवत विमान में सतह के साथ पिन खींचकर खरोंच बनाए जाते हैं।पिन इतनी भरी हुई है कि इसकी धुरी पर लगाया गया बल 10 N ± 0.5 N है। खरोंच कम से कम 5 मिमी अलग और नमूने के किनारे से कम से कम 5 मिमी होना चाहिए।
पैरामीटर:
| शक्ति | 220V / 50Hz (अनुकूलन योग्य) |
| नियंत्रण | पीएलसी विद्युत नियंत्रण, 7-इंच रंग टच-स्क्रीन ऑपरेशन, स्टेपर मोटर ड्राइव |
| स्थानक | एकल |
| स्टील पिन की त्रिज्या | R0.25 ± 0.02 मिमी |
| स्टील पिन का बिंदु कोण | 40 डिग्री सेल्सियस |
| खरोंच गति | 20 ± 5 मिमी / एस, पूर्व निर्धारित किया जा सकता है |
| खरोंच दबाव | 10N ± 0.5N, इसे 30N ± 0.5N के खरोंच दबाव तक पहुंचने के लिए 20N के वजन से लैस किया जा सकता है |
| स्क्रैच रिक्ति | 0-50 मिमी, पूर्व निर्धारित किया जा सकता है |
| खरोंच कोण | 80-85 °, स्थिरता द्वारा तय किया गया |
| नमूना ट्रे (टर्नटेबल) | 90 ° रोटेशन हो सकता है, कई बढ़ते छेद विभिन्न बढ़ते नमूनों के लिए उपयुक्त हैं |
| मानक लागू | IEC60950 खंड 2.10.8.4 और IEC60335-1 खंड 21.2। |
