IPX1 1PX8 पानी के खिलाफ डिग्री संरक्षण के लिए ऑटो पार्ट्स टेस्ट उपकरण

न्यूनतम आदेश मात्रा : एक सेट मूल्य : Negotiatable
पैकेजिंग विवरण : प्लाईवुड प्रसव के समय : 40 दिन
आपूर्ति की क्षमता : प्रति माह 10 सेट
उत्पत्ति के प्लेस: चीन ब्रांड नाम: HeJin
प्रमाणन: calibration certificate (cost additional) मॉडल संख्या: एचएच0820

विस्तार जानकारी

प्रयोग: वाटर इंग्रेस प्रोटेक्शन टेस्ट, रेन सिमुलेशन टेस्ट, ड्रिप टेस्ट उपकरण, रेन टेस्ट उपकरण उत्पाद का नाम: IPX1~8 वाटरप्रूफ टेस्ट सिस्टम
वर्टिकल रेन-ड्रॉप एरिया: आईएसओ 20653, आईईसी60529 परीक्षण का समय: 1000 मिमी × 600 मिमी
सुई का छेद: Φ0.4mm लंबवत वर्षा-बूंद प्रवाह: 1 मिमी / मिनट, 3 मिमी / मिनट
थरथराने की नली: R600mm, R800mm, R1000mm (मानक विन्यास) दोलन ट्यूब परीक्षण प्रवाह: 0.5-10L / मिनट
टर्नटेबल का व्यास: 600mm IPX8 दबाव टैंक: 600mm*1000mm
हाई लाइट:

1PX8 ऑटो पार्ट्स टेस्ट उपकरण

,

IEC 60529 ऑटो पार्ट्स टेस्ट उपकरण

,

3 मिमी / मिनट ऑटो पार्ट्स टेस्ट उपकरण

उत्पाद विवरण

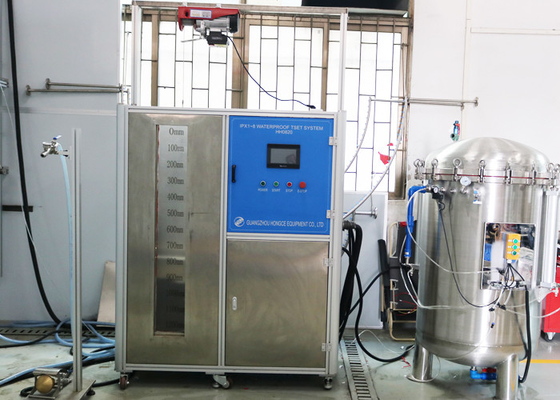

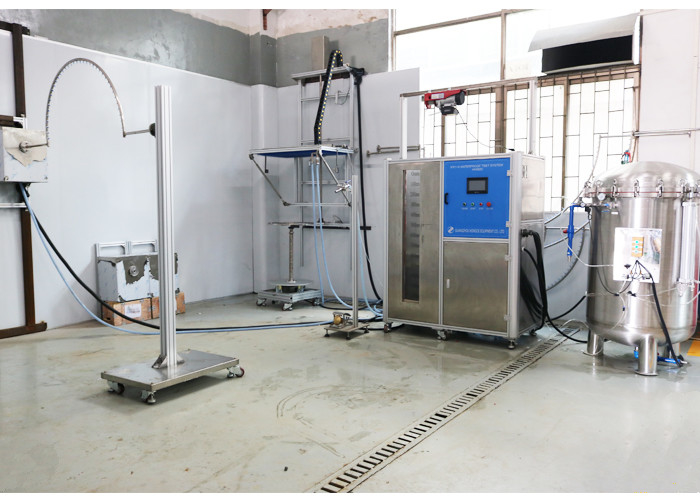

IPX1-1PX8 जल ऑटो पार्ट्स परीक्षण उपकरण के खिलाफ सुरक्षा की डिग्री के लिए परीक्षण प्रणाली



मानक:

आईएसओ 20653-2013 सड़क वाहन - सुरक्षा की डिग्री (आईपी कोड) - विदेशी वस्तुओं, पानी और पहुंच के खिलाफ बिजली के उपकरणों की सुरक्षा, आंकड़ा 3, आंकड़ा 4, आंकड़ा 5 और आंकड़ा 6 और तालिका 7;

आईईसी 60529 एनक्लोजर (आईपी कोड), क्लॉज 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8, और फिगर 3, फिगर द्वारा प्रदान की गई सुरक्षा की डिग्री 4, फिगर 5 और फिगर 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 और IPX8;ऑटो पार्ट्स टेस्ट उपकरण

धूल (विदेशी वस्तुओं के खिलाफ सुरक्षा), बिजली के उपकरणों की सुरक्षा सहित ठोस विदेशी वस्तुओं के प्रवेश के प्रभावों के खिलाफ बाड़े के अंदर बिजली के उपकरणों की सुरक्षा के लिए सड़क वाहनों में बिजली के उपकरणों के लिए बाड़ों द्वारा प्रदान की गई सुरक्षा की डीआईएन 40050-9 आईपी डिग्री। पानी के प्रवेश (पानी के खिलाफ सुरक्षा) के प्रभावों के खिलाफ बाड़े।



पैरामीटर:

मद विनिर्देश
मशीन के लिए बिजली की आपूर्ति AC220V/50Hz (अनुकूलन), तीन चरण पांच तार
परीक्षण नमूने के लिए बिजली की आपूर्ति 440Vac 16A
टेस्ट रेंज IPX1 से IPX8
ऊर्ध्वाधर वर्षा-बूंद क्षेत्र 1000 मिमी × 600 मिमी
लंबवत वर्षा-बूंद एपर्चर 0.4 मिमी
लंबवत वर्षा-बूंद छेद दूरी 20 मिमीऑटो पार्ट्स टेस्ट उपकरण
उर्ध्वाधर वर्षा-बूंद के माध्यम से वर्षा 1 मिमी / मिनट, 3 मिमी / मिनट
वर्षा-बूंद की ऊँचाई 200 मिमी
परीक्षण का समय दस मिनट।
दोलन ट्यूबों की त्रिज्या विकल्प के लिए R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm
दोलन नलियों के माध्यम से वर्षा 0.5-10L / मिनट।
दोलन ट्यूब का कोण 1-350°
छिड़काव नोजल का छिद्र 0.5 मिमी
छिड़काव नोक छेद की संख्या १२१
छिड़काव नोजल का गोलाकार व्यास एस (७५.५ मिमी .)
छिड़काव दबाव 50-150 केपीए (10 एल / मिनट)
जेट नोजल का एपर्चर 6.3 मिमी (आईपीएक्स 5);Ф12.5 मिमी (आईपीएक्स 6)
जेट नोजल के माध्यम से वर्षा

12.5 ± 0.626 एल / मिनट (आईपीएक्स 5);

100 ± 5 एल / मिनट (आईपीएक्स 6)

घूर्णन गति 1r/मिनट, 15° झुकाने योग्य
टर्नटेबल की ऊंचाई 1200-1800 मिमी समायोज्य
टर्नटेबल का व्यास 600mm
टर्नटेबल की घूर्णन गति 1rpm
उपलब्ध झुकाव कोण 15°
टर्नटेबल का घूर्णन कोण 90°/360° दक्षिणावर्त और वामावर्त रोटेशन, निरंतर रोटेशन
IPX8 दबाव टैंक 600mm*1000mm




तालिका 7- पानी से सुरक्षा की डिग्री के परीक्षण के लिए परीक्षण सेट-अप और शर्तें



2रा कोड तत्व

जांच उपकरण

परीक्षण की स्थितियाँ

पानी का प्रवाह

भाव

पानी का दबाव पानि का तापमान अनावृत काल
1

ड्रिप उपकरण चित्रा 3

टर्नटेबल पर संलग्नक

गति लगभग।1 आर/मिनट

(1,0 + 0,5) मिमी/मिनट

(वर्षा ऊंचाई)

-

का अंतर

का तापमान

परीक्षण के तहत उपकरण

5 डिग्री सेल्सियस से अधिक नहीं।

पानी के तापमान के लिए

जो से अधिक हैं

5 डिग्री सेल्सियस कम, माप-

यूरेस पर सहमति होगी

के उपयोगकर्ताओं के बीच

रोकने के लिए मानक

संघनित जल का निर्माण।

दस मिनट
2

ड्रिप उपकरण चित्रा 3

4 निश्चित पदों पर संलग्नक,

15° . झुका हुआ

(3,0 + 0,5) मिमी/मिनट

(वर्षा ऊंचाई)

-

प्रत्येक के लिए २,५ मिनट

चार पद

3

कुंडा ट्यूब चित्रा 4

एपर्चर व्यास 0.4 मिमी . के साथ

लगभग 1 s/60° की दर से ऊर्ध्वाधर विमान के संदर्भ में कुंडा ट्यूब को ± 60° से घुमाते समय ऊर्ध्वाधर विमान स्प्रे से ± 60° तक

मैक्स।दूरी 200 मिमी

0.1 एल/मिनट ± 5% प्रति एपर्चर (मध्यम .)

मान), या

लगभग।

८० केपीए

दस मिनट

(५ मिनट एक स्थिति में, ५ मिनट उस स्थिति में जहां से घुमाया जाता है

इस स्थिति में 90°

क्षैतिज के साथ

स्तर)



या शावर ट्यूब चित्र 5

ऊर्ध्वाधर विमान के संदर्भ में शावर ट्यूब को ± 60° घुमाते समय स्प्रे करें

मैक्स।दूरी 500 मिमी

10 एल/मिनट ± 5% ५० केपीए से १५० केपीए 5 मिनट
4

कुंडा ट्यूब चित्रा 4 के तहत 3 के तहत, लेकिन एपर्चर व्यास के साथ ऊर्ध्वाधर विमान से 0.4 मिमी ± 90 डिग्री;कुंडा ट्यूब को ± (180° से 20°) तक घुमाते समय स्प्रे करें, ऊर्ध्व तल के संदर्भ में a

लगभग की दर1 एस/60°

मैक्स।दूरी 200 मिमी

3 . के तहत 3 . के तहत 3 . के तहत

या शावर ट्यूब चित्र 5, लेकिन हटाए गए कवर के साथ, शावर ट्यूब को ± 90° . घुमाते हुए स्प्रे करें

ऊर्ध्वाधर विमान के संदर्भ में

मैक्स।दूरी 500 मिमी

4K

कुंडा ट्यूब चित्रा 4 के तहत 3 के तहत, लेकिन ऊर्ध्वाधर विमान से एपर्चर व्यास 0,8 मिमी ± 90 डिग्री के साथ, ऊर्ध्वाधर विमान के संदर्भ में कुंडा ट्यूब को ± (180 डिग्री से 20 डिग्री) तक घुमाते समय स्प्रे करें।

लगभग की दर1 एस/60°

मैक्स।दूरी 200 मिमी

0,6 एल / मिनट ±

5% प्रति एपर्चर

(मध्यम)

मूल्य)

लगभग।

400 केपीए

दस मिनट

(एक स्थिति में 5 मिनट, इस स्थिति से ९० डिग्री घुमाए जाने की स्थिति में ५ मिनट)

5

चित्र 6 . के अनुसार जल जेट, नोजल ६,३ मिमी व्यास

दूरी २,५ मी से ३ मी

12.5 एल/मिनट ± 5%

लगभग।

३० केपीए

3 मिनट
6

चित्र 6 . के अनुसार जल जेट, नोजल 12.5 मिमी व्यास

दूरी २,५ मी से ३ मी

१०० एल/मिनट ± ५%

लगभग।

१०० केपीए

3 मिनट
6K

चित्र 6 . के अनुसार जल जेट, नोजल ६,३ मिमी व्यास

दूरी २,५ मी से ३ मी

75 एल / मिनट ± 5%

लगभग।

१ ००० केपीए

मि.3 मिनट
7

विसर्जन बेसिन

विसर्जन गहराई:

1 मीटर (सबसे गहरा आवास स्थान) उच्चतम आवास स्थान के ऊपर 0.15 मीटर पानी, यदि आवास बड़ा है

0,85 वर्ग मीटर से अधिक

- - 30 मिनट
8

जलमग्न बेसिन जल स्तर: और जलमग्न गहराई

जैसा कि मानक के उपयोगकर्ताओं के बीच सहमति है

- - -

का विषय है

समझौता
