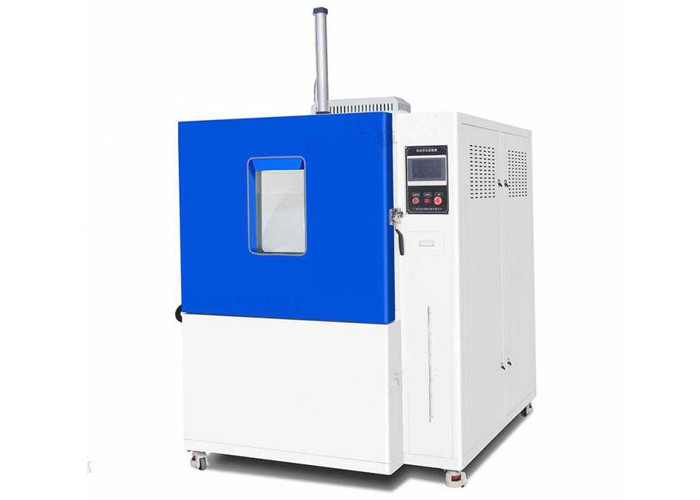

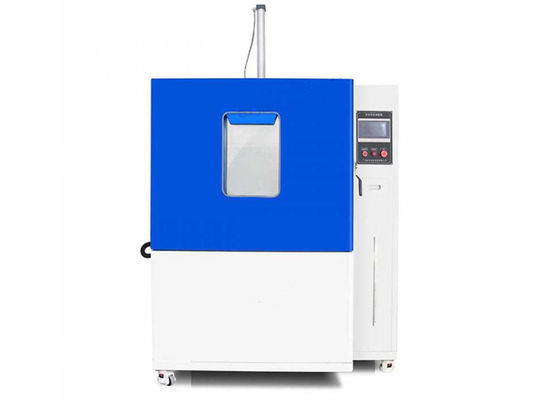

आईएसओ 16750-4 ऑटो पार्ट्स टेस्ट उपकरण स्पलैश वॉटर एंड सबमर्सियन टेस्ट चैंबर

आईएसओ 16750-4 ऑटो पार्ट्स टेस्ट उपकरण स्पलैश वॉटर एंड सबमर्सियन टेस्ट चैंबर

मानक:

ISO16750-4 सड़क वाहन-पर्यावरण की स्थिति और विद्युत और इलेक्ट्रॉनिक उपकरणों के लिए परीक्षण-भाग 4: जलवायु भार, खंड 5.4.2 बर्फ के पानी के झटके का परीक्षण।

मोटर वाहनों में VW-80000 इलेक्ट्रिक और इलेक्ट्रॉनिक घटक 3.5t तक सामान्य आवश्यकताएं, परीक्षण की स्थिति और परीक्षण खंड 9.12 K-12 स्पलैश पानी के साथ तापमान शॉक;

जीबी/टी २८०४६.४-२०११ऑटो पार्ट्स टेस्ट उपकरण

प्रयोजन:

यह परीक्षण बर्फ के पानी से प्रेरित थर्मल शॉक का अनुकरण करता है और वाहन के स्पलैश क्षेत्रों में उत्पादों पर लागू होता है।इस परीक्षण का उद्देश्य एक गर्म प्रणाली/घटक पर बर्फ के पानी के छींटे का अनुकरण करना है।ऐसा तब होता है जब सर्दियों के दौरान गीली सड़कों पर गाड़ी चलाते हैं।विफलता मोड विभिन्न तापमान विस्तार गुणांक के कारण सामग्री की यांत्रिक क्रैकिंग या सील विफलताएं हैं।

यह विभिन्न प्रकार के इलेक्ट्रॉनिक, इलेक्ट्रिकल, प्लास्टिक और अन्य कच्चे माल और ठंड प्रतिरोध, गर्मी प्रतिरोध, बर्फ के पानी के छींटे प्रतिरोध परीक्षण, बर्फ के पानी के विसर्जन प्रतिरोध परीक्षण और गुणवत्ता नियंत्रण इंजीनियरिंग विश्वसनीयता परीक्षण उपकरण के लिए एक विश्वसनीयता परीक्षण उपकरण है।

परिक्षण विधि:

स्पलैश जल परीक्षण:

DUT को गर्म हवा के ओवन में T . पर गरम करें _{मैक्स} निर्दिष्ट होल्डिंग समय के लिए, टी _एच.फिर डीयूटी को 3 एस के लिए बर्फ के पानी से छिड़कें।

यदि वाहन में केवल एक दिशा से DUT का छिड़काव किया जाता है, तो इसे इस दिशा से तभी छिड़कें जब यह एक स्थापित स्थिति में हो।यदि उपकरण वाहन में विभिन्न दिशाओं से छिड़का जाता है, तो इन दिशाओं को ध्यान में रखा जाएगा।इस मामले में, प्रत्येक स्पलैश दिशा के लिए एक नया डीयूटी का उपयोग करें।DUT पर निर्देशित स्पलैश की चौड़ाई हमेशा DUT की चौड़ाई से अधिक होनी चाहिए।यदि विभाजित होने वाले DUTs एक जेट के लिए बहुत बड़े साबित होते हैं, तो DUT पर स्पलैश प्रभाव की एक पंक्ति उत्पन्न करने के लिए एक पंक्ति में कई जेट की व्यवस्था करें।चित्र 4 से 6 देखें।

परीक्षण मापदंडों में शामिल हैं:

⎯ चक्रों की संख्या: १००;

होल्डिंग समय, टी _एच , टी पर _{मैक्स} : 1 घंटे या जब तक DUT तापमान स्थिरीकरण नहीं हो जाता;

संक्रमण अवधि: <20 s (तापमान भंडारण और छिड़काव के बीच DUT के मैन्युअल संक्रमण के लिए);

⎯ परीक्षण द्रव: विआयनीकृत पानी;

पानी का तापमान: 0 डिग्री सेल्सियस से +4 डिग्री सेल्सियस;

जल प्रवाह: 3 एल और 4 एल प्रति 3 एस (स्पलैश अवधि) के बीच;

⎯ जेट और DUT सतह के बीच की दूरी: (325 ± 25) मिमी (DUT की पूरी चौड़ाई पर पानी लगाया जाएगा);

ऑपरेटिंग मोड: चित्र 5 देखें;

DUT का उन्मुखीकरण: जैसा कि वाहन में होता है।ऑटो पार्ट्स टेस्ट उपकरण

पनडुब्बी परीक्षण:

DUT को परीक्षण उपकरण से कनेक्ट करें।DUT को T . पर गर्म हवा के ओवन में संचालित करें_{मैक्स} निर्दिष्ट होल्डिंग समय के लिए, टी _एच.डिवाइस के अभी भी संचालन के साथ, इसे कम से कम १० मिमी गहरे बर्फ के पानी के टैंक में ५ मिनट के लिए डुबोएं।

परीक्षण मापदंडों में शामिल हैं:

⎯ चक्रों की संख्या: 10;

होल्डिंग समय, टी _एच , टी पर _{मैक्स} : 1 घंटे या जब तक DUT तापमान स्थिरीकरण नहीं हो जाता;

⎯ संक्रमण अवधि: <20 s;

⎯ परीक्षण द्रव: विआयनीकृत पानी;

पानी का तापमान: 0 डिग्री सेल्सियस से +4 डिग्री सेल्सियस;

विसर्जन का समय: 5 मिनट;

⎯ ऑपरेटिंग मोड: 3.2 आईएसओ 16750-1 के अनुसार;

DUT का उन्मुखीकरण: जैसा कि वाहन में होता है।

पैरामीटर:
