| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HJ0608A |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी, एल / सी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

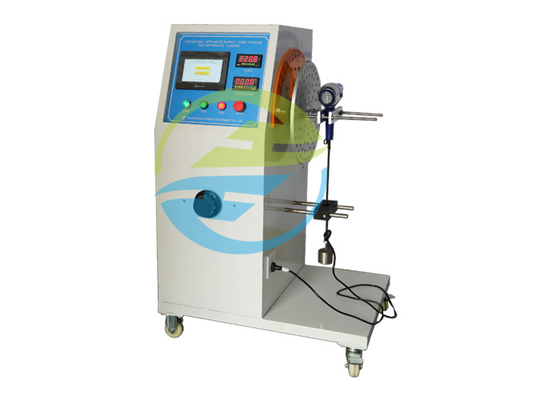

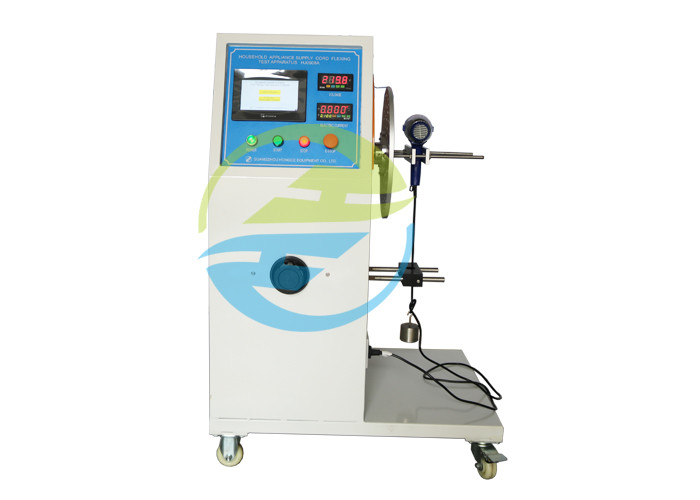

आईईसी 60335-1 टेस्ट उपकरण केबल फ्लेक्सिंग टेस्ट उपकरण चित्रा 8
मानक:
आईईसी 60335-1 घरेलू और समान विद्युत उपकरण - सुरक्षा - भाग 1: सामान्य आवश्यकताएं खंड 25.14, आंकड़ा 8।
मानक विवरण:
आपूर्ति कॉर्ड के साथ प्रदान किए गए उपकरण और जिन्हें संचालन के दौरान स्थानांतरित किया जाता है, का निर्माण किया जाएगा ताकि आपूर्ति कॉर्ड को अत्यधिक फ्लेक्सिंग के खिलाफ पर्याप्त रूप से संरक्षित किया जा सके जहां यह उपकरण में प्रवेश करता है।
नोट 1 यह स्वचालित कॉर्ड रील वाले उपकरणों पर लागू नहीं होता है जिनका परीक्षण इसके बजाय 22.1 6 द्वारा किया जाता है।
निम्नलिखित परीक्षण द्वारा अनुपालन की जाँच की जाती है जो एक ऐसे उपकरण पर किया जाता है जिसमें एक ऑसिलेटिंग सदस्य होता है जैसा कि चित्र 8 में दिखाया गया है।
उपकरण का वह भाग जिसमें इनलेट खोलना शामिल है, दोलन करने वाले सदस्य के लिए तय किया गया है, ताकि जब आपूर्ति कॉर्ड अपनी यात्रा के बीच में हो, तो कॉर्ड की धुरी जहां यह कॉर्ड गार्ड या इनलेट में प्रवेश करती है, लंबवत होती है और इसके माध्यम से गुजरती है दोलन की धुरी।फ्लैट डोरियों के खंड की प्रमुख धुरी दोलन की धुरी के समानांतर होगी।
कॉर्ड को लोड किया जाता है ताकि लगाया गया बल हो force
- 10 एन, 0,75 मिमी² से अधिक के नाममात्र क्रॉस-सेक्शनल क्षेत्र वाले डोरियों के लिए;
- 5 एन, अन्य डोरियों के लिए।
दूरी X, जैसा कि चित्र 8 में दिखाया गया है, दोलन की धुरी और उस बिंदु के बीच जहां कॉर्ड या कॉर्ड गार्ड उपकरण में प्रवेश करता है, समायोजित किया जाता है ताकि जब दोलन करने वाला सदस्य अपनी पूरी सीमा से आगे बढ़े, तो कॉर्ड और लोड न्यूनतम पार्श्व बना दें आंदोलन।
दोलन करने वाले सदस्य को 90° (ऊर्ध्वाधर के दोनों ओर 45°) के कोण से घुमाया जाता है, Z प्रकार के अनुलग्नकों के लिए फ्लेक्सिंग की संख्या 20 000 और अन्य अनुलग्नकों के लिए 10000 है। फ्लेक्सिंग की दर 60 प्रति मिनट है।
नोट 2 एक फ्लेक्सिंग 90 डिग्री का एक आंदोलन है।
जब तक एक फ्लैट कॉर्ड फिट नहीं किया जाता है, तब तक कॉर्ड और उससे जुड़े हिस्सों को फ्लेक्सिंग की आधी संख्या के बाद 90 ° के कोण से घुमाया जाता है।
परीक्षण के दौरान, कंडक्टरों को रेटेड वोल्टेज पर आपूर्ति की जाती है और उपकरण के रेटेड वर्तमान के साथ लोड किया जाता है।अर्थिंग कंडक्टर से करंट प्रवाहित नहीं होता है।
आईईसी टेस्ट उपकरण
पैरामीटर:
| पैरामीटर्स / मॉडल | एचजे0608ए |
| निवेश शक्ति | AC220V 50HZ |
| नियंत्रण रखने का तरीका | पीएलसी नियंत्रण, टच स्क्रीन ऑपरेशन |
| स्टेशन | एक।आईईसी टेस्ट उपकरण |
| चलाने का तरीका | विद्युतीय |
| फ्लेक्सिंग कोण | 0-360°, टच स्क्रीन पर प्रीसेट |
| फ्लेक्सिंग स्पीड | 0-60 साइकिल/मिनट, पूर्व निर्धारित किया जा सकता है |
| परीक्षण चक्र | 0-999999, प्रीसेट किया जा सकता है |
| भार लोड हो रहा है | ५एन, १०एन |
| लोड हो रहा है वोल्टेज | 0-250V, विनियमित किया जा सकता है |
| नमूना निर्णय | वर्तमान द्वारा चालन का न्याय करें |
