| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | LT-3 |
| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | प्रति माह 15 सेट |

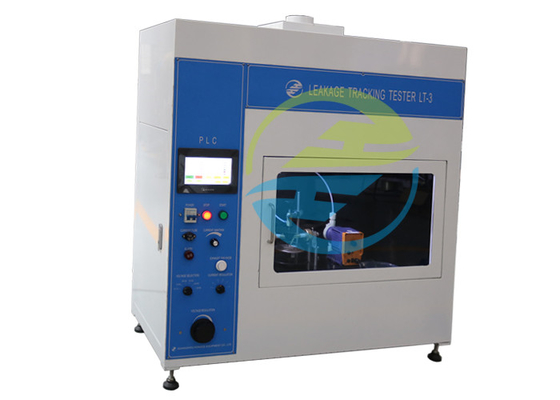

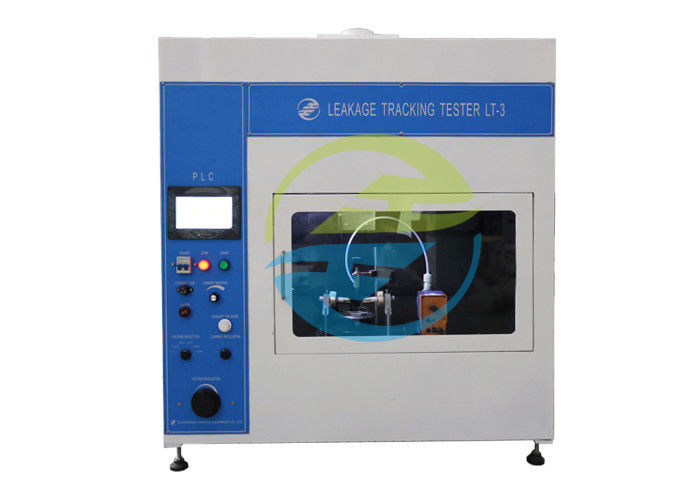

0-600V वोल्टेज के साथ तुलनात्मक और सबूत ट्रैकिंग सूचकांक परीक्षण उपकरण सीटीआई और पीटीआई
मानक:
IEC60112-2009 ठोस इन्सुलेट सामग्री के सबूत और तुलनात्मक ट्रैकिंग सूचकांकों के निर्धारण के लिए विधि।
आवेदन:
इसका उपयोग उपकरण के हिस्सों से लिए गए टुकड़ों पर और वैकल्पिक वोल्टेज का उपयोग करके सामग्री के प्लेक पर ठोस इन्सुलेट सामग्री के सबूत और तुलनात्मक ट्रैकिंग सूचकांक के निर्धारण के लिए परीक्षण के लिए किया जाता है।ज्वलनशीलता परीक्षण उपकरण
सिद्धांत:
परीक्षण नमूने की ऊपरी सतह लगभग क्षैतिज तल में समर्थित है और दो इलेक्ट्रोड के माध्यम से विद्युत तनाव के अधीन है।इलेक्ट्रोड के बीच की सतह को इलेक्ट्रोलाइट की बूंदों के उत्तराधिकार के अधीन किया जाता है जब तक कि ओवर-करंट डिवाइस संचालित नहीं होता है, या जब तक लगातार लौ नहीं होती है, या जब तक परीक्षण अवधि समाप्त नहीं हो जाती है।
व्यक्तिगत परीक्षण छोटी अवधि (1 घंटे से कम) के होते हैं, जिसमें लगभग 20 मिलीग्राम इलेक्ट्रोलाइट की 50 या 100 बूंदें प्लैटिनम इलेक्ट्रोड के बीच 30 एस अंतराल पर गिरती हैं, परीक्षण नमूना सतह पर 4 मिमी अलग होती हैं।
परीक्षण के दौरान इलेक्ट्रोड पर 1 00 V और 600 V के बीच एक एसी वोल्टेज लगाया जाता है।
परीक्षण के दौरान, नमूने खराब या नरम भी हो सकते हैं, जिससे इलेक्ट्रोड उन्हें घुसने की इजाजत देता है।एक परीक्षण के दौरान परीक्षण नमूने के माध्यम से एक छेद के गठन को छेद की गहराई (परीक्षण नमूना मोटाई) के साथ एक साथ सूचित किया जाना है।अधिक से अधिक 10 मिमी तक, मोटे परीक्षण नमूनों का उपयोग करके पुन: परीक्षण किए जा सकते हैं।
पैरामीटर:
| पैरामीटर्समॉडल | LT-2 (0.5m³) | LT-3 (0.5m³) (टच स्क्रीन) |
| कार्यरत वोल्टेज | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
| नियंत्रण संचालन मोड | विद्युत नियंत्रण, बटन संचालन | पीएलसी नियंत्रण, इन्फ्रारेड रिमोट कंट्रोल के साथ 7 इंच रंग टच स्क्रीन ऑपरेशन; |
| परीक्षण वोल्टेज | 0-600V समायोज्य, सटीक 1.5% | |
| टाइमिंग डिवाइस | 9999X0.1S | |

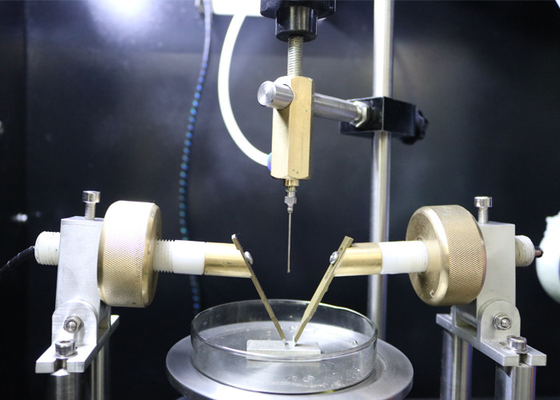

| इलेक्ट्रोड | सामग्री: प्लेटिनम इलेक्ट्रोड और पीतल कनेक्टिंग रॉड | |
|
दो इलेक्ट्रोडों में (5 ± 0,1) मिमी × (2 ± 0,1) मिमी का एक आयताकार क्रॉस-सेक्शन होगा, जिसमें 30 डिग्री ± 2 डिग्री के कोण के साथ एक छोर छेनी-किनारे होंगे (चित्र 1 देखें)।लगभग सपाट सतह, ०.०१ मिमी से ०.१ मिमी चौड़ा बनाने के लिए तेज धार को हटा दिया जाएगा
|
||
| इलेक्ट्रोड की सापेक्ष स्थिति | शामिल कोण: 60 डिग्री ± 5 डिग्री, दूरी 4 ± 0.1 मिमी . है | |
| इलेक्ट्रोड दबाव | 1.00N ± 0.05N | 1.00N ± 0.05N, टच स्क्रीन डिस्प्ले |
| टपकता तरल | तरल छोड़ने का अंतराल समय: 30 ± 5 एस, डिजिटल डिस्प्ले, प्रीसेट किया जा सकता है | |
| ऊंचाई: 35 ± 5 मिमी | ||
| ड्रिप की संख्या: 0-9999 बार, पूर्व निर्धारित किया जा सकता है, टपकता तरल की मात्रा का आकार आयातित माइक्रो पंप द्वारा 50 ~ 45 ड्रिप / सेमी³ के भीतर नियंत्रित किया जाता है | ||
| परीक्षण समाधान | समाधान A: 0.1%NH4Cl, 3.95±0.05Ωm, समाधान B: 0.1%NH4Cl + 0.5±0.002% सोडियम-डि-ब्यूटाइल नेफ़थलीन सल्फोनेट, 1.98±0.05Ωm | |
| समय-देरी सर्किट | 2±0.1S (0.5A या अधिक धारा में) | |
| शॉर्ट-सर्किट दबाव ड्रॉप | 1±0.1A 1%, दबाव ड्रॉप 8% MAX | |
| हवा की गति | 0.2 एम / एस।ज्वलनशीलता परीक्षण उपकरण | |
| पर्यावरण आवश्यकता | 0～40℃, सापेक्षिक आर्द्रता≤८०%, कोई स्पष्ट कंपन और संक्षारक गैस के स्थान पर | |
| आयाम तथा वजन | WDH=1100×550×1200 मिमी, 130kg | WDH=1100×550×1200 मिमी, 130kg |
