| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | VF-1 |
| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | प्रति माह 15 सेट |

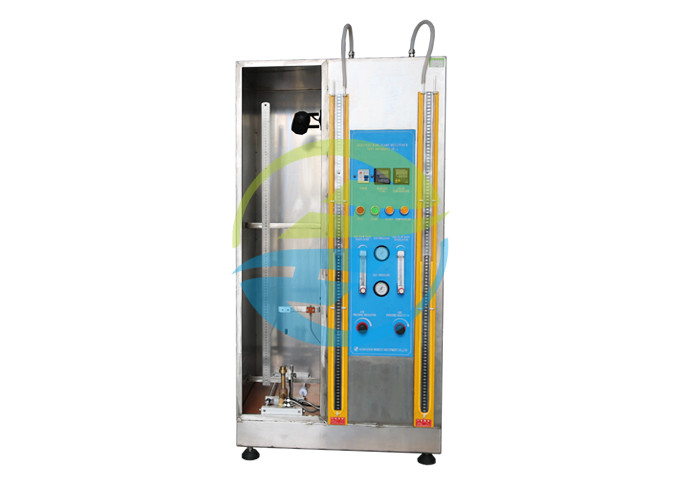

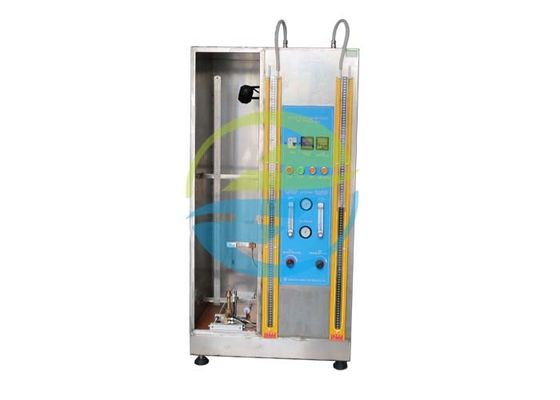

एकल इन्सुलेट केबल के लिए लंबवत लौ प्रसार के लिए ज्वलनशीलता परीक्षण उपकरण
मानक:
IEC 60332-1-1 आग की स्थिति में बिजली और ऑप्टिकल फाइबर केबल पर परीक्षण - भाग 1-1: एकल अछूता तार या केबल के लिए ऊर्ध्वाधर लौ प्रसार के लिए परीक्षण - उपकरण;
IEC 60332-1-2 आग की स्थिति में बिजली और ऑप्टिकल फाइबर केबल पर परीक्षण - भाग 1-2: एकल अछूता तार या केबल के लिए ऊर्ध्वाधर लौ प्रसार के लिए परीक्षण - 1 kW पूर्व-मिश्रित लौ के लिए प्रक्रिया;
आईईसी 60332-1-3 आग की स्थिति में बिजली और ऑप्टिकल फाइबर केबल पर परीक्षण - भाग 1-3: एकल अछूता तार या केबल के लिए ऊर्ध्वाधर लौ प्रसार के लिए परीक्षण - ज्वलनशील बूंदों / कणों के निर्धारण के लिए प्रक्रिया।
आवेदन:
इसका उपयोग आग की स्थिति में एकल ऊर्ध्वाधर विद्युत अछूता कंडक्टर या केबल, या ऑप्टिकल फाइबर केबल के लिए ऊर्ध्वाधर लौ प्रसार के प्रतिरोध का परीक्षण करने के लिए किया जाता है।ज्वलनशीलता परीक्षण उपकरण
परीक्षण टुकड़े की स्थिति:
आईईसी 60332-1 -1 के 4.2 में वर्णित धातु स्क्रीन के केंद्र में एक लंबवत स्थिति में, तांबे के तार के उपयुक्त आकार के माध्यम से परीक्षण टुकड़ा सीधा और दो क्षैतिज समर्थनों के लिए सुरक्षित किया जाएगा, ताकि दूरी ऊपरी के नीचे के बीच
समर्थन और निचले समर्थन का शीर्ष (550 ± 5) मिमी है।इसके अलावा, परीक्षण टुकड़ा तैनात किया जाएगा ताकि नमूना के नीचे स्क्रीन के आधार से लगभग 50 मिमी (चित्र 1 देखें)।
परीक्षण टुकड़े की ऊर्ध्वाधर धुरी को स्क्रीन के भीतर केंद्रीय रूप से व्यवस्थित किया जाएगा (अर्थात प्रत्येक तरफ से 150 मिमी और पीछे से 225 मिमी)।
पैरामीटर:
| कार्यरत वोल्टेज | 220V/50Hz |
| नियंत्रण संचालन मोड | विद्युत नियंत्रण, बटन संचालन |

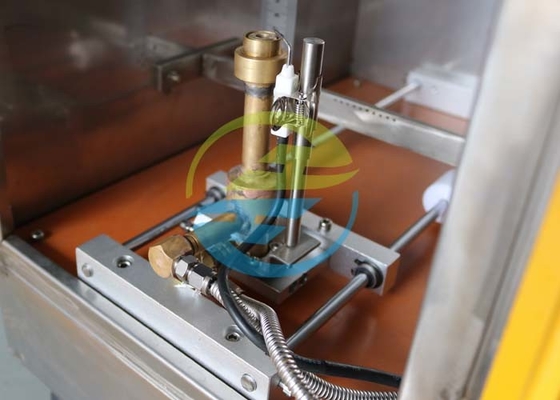

| बर्नर मानक | आईईसी 60695-11-2 अनुलग्नक ए, बर्नर खोलना: Φ7 ± 0.05 मिमी, पीतल से बना |
| गैस प्रवाह और गैस श्रेणी | मिश्रण गैस: ६५० ± ३० एमएल/मिनट प्रोपेन;10 ± 0.5 एल / मिनट हवा, दोहरी प्रवाह मीटर समायोजन |
| जलने का समय | 9999एस.ज्वलनशीलता परीक्षण उपकरण |
| बर्निंग एंगल | झुकाव 45°±2°, समायोज्य, |
| परीक्षण लौ अंशांकन | तांबे के ब्लॉक को मापने वाला तापमान: 9mm ± 0.01mm, ड्रिलिंग से पहले वजन: 10 ± 0 .05g |
| थर्मोकपल: अमेरिकी मूल ओमेगा 0.5 कवच निकल-क्रोमियम / निकल एल्यूमीनियम तार के-थर्मोकूपल, तापमान प्रतिरोध 1100 डिग्री | |
| तांबे के ब्लॉक को मापने वाले बर्नर पोर्ट से तापमान के बीच की दूरी: 95 मिमी | |
| लौ की ऊंचाई: आंतरिक लौ: 55 ± 5 मिमी, बाहरी लौ: 180 ± 10 मिमी | |
| कॉपर ब्लॉक के तापमान के लिए 100 ± 5 डिग्री सेल्सियस से 700 डिग्री ± 3 डिग्री सेल्सियस तक बढ़ने का समय 45 ± 5 एस होगा | |
| धातुई स्क्रीन | (१ २०० ± २५) मिमी ऊँचा, (३०० ± २५) मिमी चौड़ा और (४५० ± २५) मिमी गहरा खुला सामने और बंद ऊपर और नीचे |
| गैस | >95% प्रोपेन या कोयला गैस |
| नमूना जांच | लंबाई: 600 ± 25 मिमी |
| नमूने का निश्चित क्षैतिज समर्थन | 2, दूरी: 550 मिमी |
