| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HH0816A |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

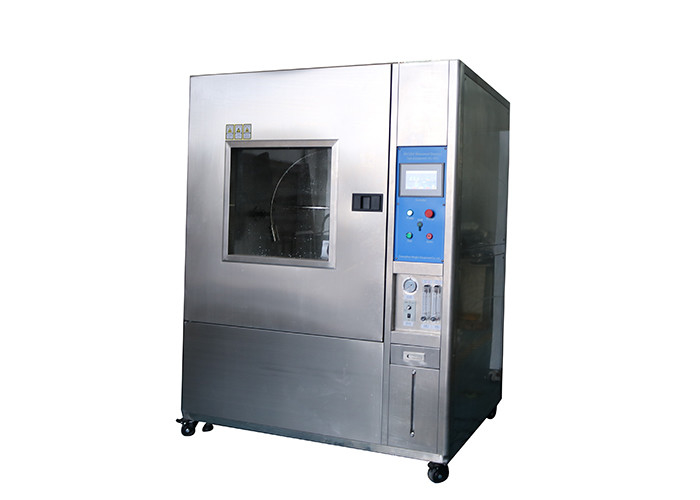

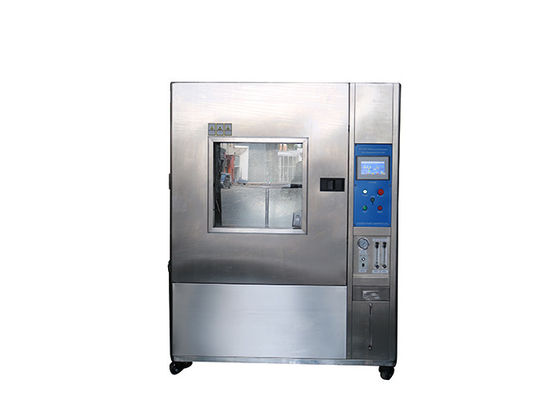

आईपी टेस्ट उपकरण IPX1 ऑटो पार्ट्स के लिए IPX4 वॉटरप्रूफ टेस्ट चैंबर
मानक:
IPX1, IPX2, IPX3, IPX4 के बाड़ों (IP कोड) द्वारा प्रदान की गई IEC60529 सुरक्षा;
आईएसओ 20653-2013 सड़क वाहन - सुरक्षा की डिग्री (आईपी कोड) - विदेशी वस्तुओं, पानी और पहुंच के खिलाफ बिजली के उपकरणों का संरक्षण, ऊर्ध्वाधर पानी के ड्रिप (ड्रिप तंत्र) के खिलाफ सुरक्षा का निर्धारण करने के लिए 3- टेस्ट सेट-अप;पानी 1 और 2 के खिलाफ सुरक्षा की डिग्री, आंकड़ा 4 - छप पानी और पानी स्प्रे (कुंडा ट्यूब) के खिलाफ सुरक्षा का निर्धारण करने के लिए परीक्षण सेट-अप;पानी 3, 4 और 4K के खिलाफ सुरक्षा की डिग्री।
आईपी कोड तत्व और अर्थ:
| आईपी | विद्युत उपकरणों की सुरक्षा के लिए अर्थ (पानी के खिलाफ) |
| 1 | ऊर्ध्वाधर पानी टपकता है |
| 2 | पानी टपकता (15 ° झुकाव) |
| 3 | जल का छिड़काव |
| 4 | पानी उछालें |
| 4K | बढ़ दबाव के साथ छप पानी।
इनग्रेड प्रोटेक्शन टेस्ट उपकरण |
परीक्षण की स्थितियाँ:
IPX1:
परीक्षण एक उपकरण के साथ किया जाता है जो बाड़े के पूरे क्षेत्र पर पानी की बूंदों का एक समान प्रवाह पैदा करता है।
टर्नटेबल जिस पर बाड़े को रखा गया है उसकी रोटेशन स्पीड 1 आर / मिनट है और सनकीपन (टर्नटेबल एक्सिस और स्पेसिमन एक्सिस के बीच की दूरी) लगभग 100 मिमी है।
परीक्षण की अवधि 10 मिनट है।
IPX2:
झुकाव के चार निश्चित पदों में से प्रत्येक में 2.5 मिनट के लिए बाड़े का परीक्षण किया जाता है।
ये पद दो परस्पर लंबित विमानों (चित्र 3 बी देखें) में ऊर्ध्वाधर के दोनों ओर 15 ° हैं।
परीक्षण की कुल अवधि 10 मिनट है।
IPX3:
केंद्र बिंदु के दोनों ओर 60 ° के चाप पर स्प्रे छेद के साथ दोलन ट्यूब प्रदान की जाती है।समर्थन छिद्रित नहीं है।
परीक्षण किए जाने वाले बाड़े को अर्धवृत्त के केंद्र बिंदु पर रखा गया है।ट्यूब ऊर्ध्वाधर के दोनों ओर 1 20 °, 60 ° के कोण के माध्यम से दोलन करने के लिए होता है, एक पूर्ण दोलन (2 × 1 20 °) का समय लगभग 4 s है और परीक्षण अवधि 5 मिनट है।
फिर बाड़े को 90 ° के क्षैतिज कोण से घुमाया जाता है और परीक्षण 5 मिनट के लिए जारी रखा जाता है।
ऑसिलेटिंग ट्यूब की अधिकतम स्वीकार्य त्रिज्या 1 600 मिमी है।
पानी का दबाव निर्दिष्ट वितरण दर देने के लिए समायोजित किया गया है।इस वितरण दर को प्राप्त करने का दबाव 50 kPa से 150 kPa तक होगा।परीक्षण के दौरान इसे स्थिर रखा जाना चाहिए।
परिक्षण की अवधि 5 मिनट की न्यूनतम अवधि के साथ, संलग्नक की गणना सतह क्षेत्र की 1 मिनट / मी 2 है (किसी भी बढ़ती सतह को छोड़कर)।
IPX4:
ऑसिलेटिंग ट्यूब में अर्धवृत्त के पूरे 1 80 "पर स्प्रे छेद होते हैं।कुल प्रवाह दर तालिका 9 में निर्दिष्ट के रूप में समायोजित की जाती है और इसे प्रवाह मीटर के साथ मापा जाता है।
ट्यूब लगभग 360 ° के कोण के माध्यम से दोलन के कारण होता है, ऊर्ध्वाधर के दोनों ओर 180 °, एक पूर्ण दोलन (2 × 360 °) का समय लगभग 12 s है।
परीक्षण की अवधि 10 मिनट है।
