| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HO6508 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी, एल / सी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

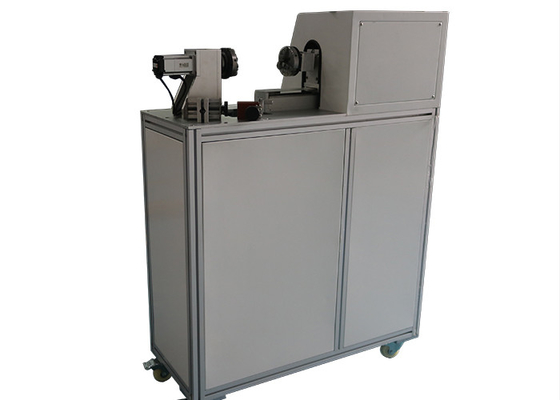

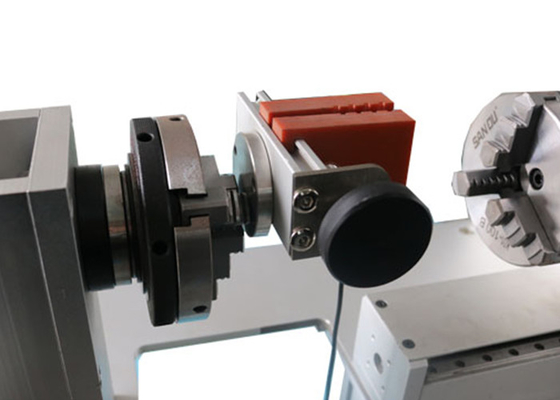

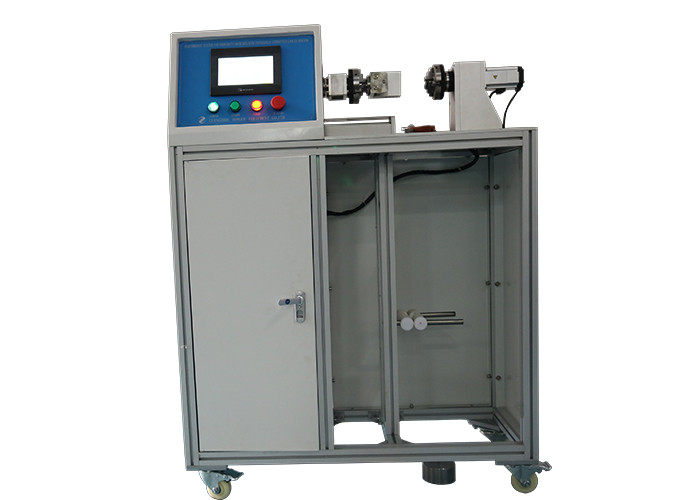

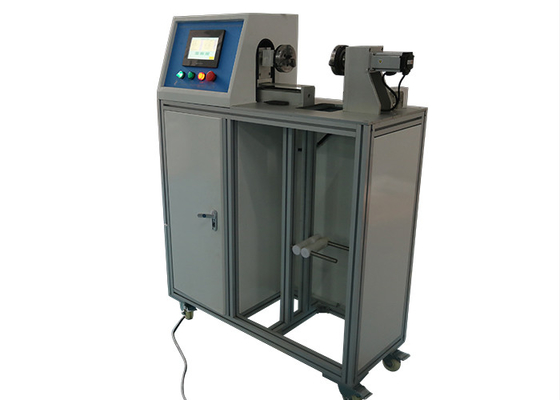

आईईसी टेस्ट उपकरण पीनिकटता से जुड़े स्विच के लिए erformance परीक्षक इंटरग्रॉली कनेक्टेड केबल के साथ
मानक:
IEC 60947-5-2 'लो-वोल्टेज स्विचगियर और कंट्रोलगियर - भाग 5-2: नियंत्रण सर्किट उपकरणों और स्विचिंग तत्वों - निकटता स्विच' अनुलग्न C.8
आवेदन:
इसका उपयोग विभिन्न कनेक्टिंग स्विच और फोटोइलेक्ट्रिक सेंसर के इंटीग्रल कनेक्टिंग केबल्स के संरचनात्मक शक्ति प्रदर्शन का परीक्षण करने के लिए किया जाता है, जिससे यह सुनिश्चित होता है कि कनेक्टिंग केबल और स्विच पोजीशन अपेक्षाकृत निश्चित हैं।आईईसी टेस्ट उपकरण
इन परीक्षणों का उद्देश्य पारगमन से निपटने और स्थापना के दौरान केबल एंकरेज की अखंडता सुनिश्चित करना है।एक बार स्थापित होने के बाद, निकटता स्विच और केबल को एक दूसरे के सापेक्ष तय किया जाना चाहिए।
C.8.1 .1 पुल टेस्ट
केबल को केबल प्रविष्टि के अक्ष के साथ एक स्थिर खिंचाव के अधीन किया जा सकता है, जिसे 1 मिनट की अवधि के लिए केबल के इन्सुलेटिंग जैकेट पर लागू किया जाता है।
C.8.1 .2 टोक़ परीक्षण
केबल 0,1 एनएम के एक टोक़ के अधीन किया जाएगा या 360 डिग्री के टोक़ के कोण देने वाले मूल्य तक सीमित होगा।टोक़ को केबल पर लागू किया जाएगा, 1 मिनट के लिए दक्षिणावर्त और फिर निकटता स्विच प्रवेश द्वार से 1 00 मिमी की दूरी पर 1 मिनट के लिए काउंटर-दक्षिणावर्त।
C.8.1 .3 पुश परीक्षण
पुश बल को केबल के अक्ष के साथ केबल प्रवेश के करीब संभव के रूप में लागू किया जाएगा।
बल को धीरे-धीरे 20 एन तक बढ़ाया जाता है। बल को हर बार 1 मिनट के लिए और अनुप्रयोगों के बीच 1 मिनट के ठहराव के लिए लागू किया जाएगा।
परीक्षणों के बाद, केबल प्रवेश सील सील का कोई दृश्य नुकसान नहीं हुआ है और केबल का कोई विस्थापन नहीं देखा जाएगा।
C.8.1 .4 बेंड टेस्ट
केबल निम्नलिखित तरीके से लोड और मुड़ा हुआ होगा:
क) केबल प्रवेश द्वार से केबल 1 मीटर तक और केबल प्रवेश द्वार के अक्ष के साथ संलग्न करके 3 किलो द्रव्यमान को निलंबित करें।
ख) 1 मिनट के लिए उस स्थिति को बनाए रखते हुए, केबल में 90 ° मोड़ने के लिए निकटता स्विच 90 ° झुकाएं।
ग) ऊर्ध्वाधर के सापेक्ष विपरीत दिशा में 90 डिग्री तक झुकाव स्विच झुकाएं ताकि केबल में एक विपरीत 90 ° मोड़ हो, 1 मिनट की अवधि के लिए स्थिति बनाए रखें।
फ़ीचर:
उपकरण उन्नत पीएलसी बुद्धिमान नियंत्रण प्रणाली को गोद ले, रिकॉर्डिंग और अधिक सटीक प्रदर्शित करने के लिए टच स्क्रीन मानवकृत ऑपरेशन इंटरफ़ेस;पूर्व निर्धारित परीक्षण के समय, परीक्षण की गति, परीक्षण स्ट्रोक, बल की स्थापना और अन्य कार्यों के साथ।डेटा रिकॉर्ड द्वारा विश्लेषण किया जा सकता है कि परीक्षण नमूना योग्य है या नहीं।
पैरामीटर:
| नमूना | HO6508 |
| निवेश शक्ति | AC220V 50 हर्ट्जआईईसी टेस्ट उपकरण |
| नियंत्रण प्रणाली | मित्सुबिशी पीएलसी बुद्धिमान विद्युत नियंत्रण + मैन-मशीन एकीकृत इंटरफ़ेस ऑपरेशन |
| चलाने का तरीका | सर्वो मोटर |
| स्टेशन | एक |
| प्रयोग हेतु वस्तू | खींच परीक्षण: पुल बल 160N (d≥8mm) या 20d (d <8mm) |
| टोक़ परीक्षण: 0.1Nm (360 °) | |
| पुश टेस्ट: 20 एन | |
| बेंड टेस्ट: rotation 90 ° रोटेशन, 3 किलो बड़े पैमाने पर लोड किया गया | |
| परीक्षण समय | 0-999.9 s, प्रत्येक परीक्षण आइटम के परीक्षण समय निर्धारित कर सकते हैं |
| परीक्षण संख्या | 0-9999 बार, प्रत्येक टेस्ट आइटम के टेस्ट नंबर को निर्धारित कर सकता है |
| भार जन | 3 किलो |
| नमूना जांच | निकटता स्विच, फोटोइलेक्ट्रिक सेंसर और अन्य समान उत्पादों के साथ इंटीग्रल कनेक्टिंग केबल, नमूना स्विच भाग 50 * 50 * 50 मिमी से अधिक नहीं है, और केबल व्यास 16 मिमी से अधिक नहीं है |
