| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HJAP05 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी, एल / सी |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |

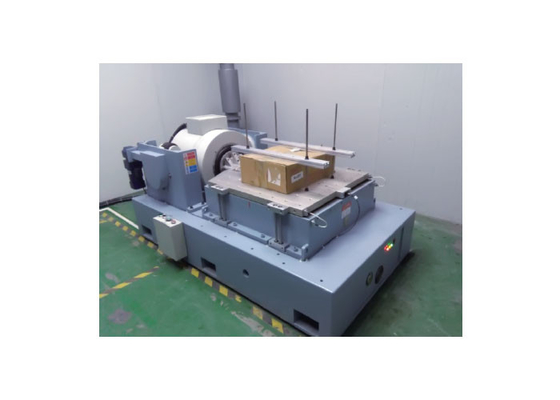

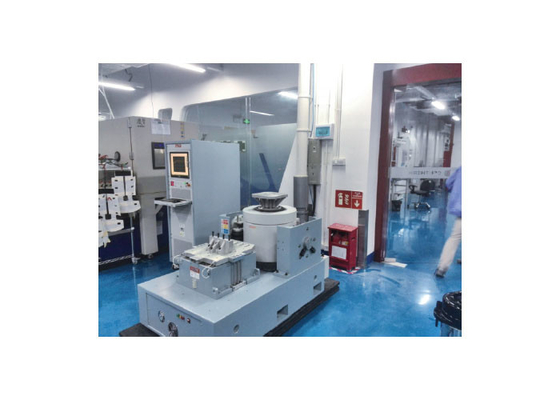

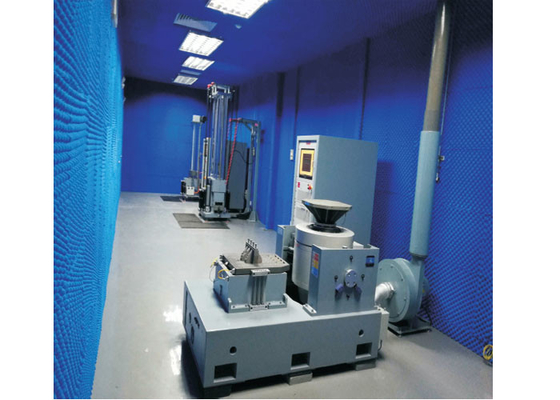

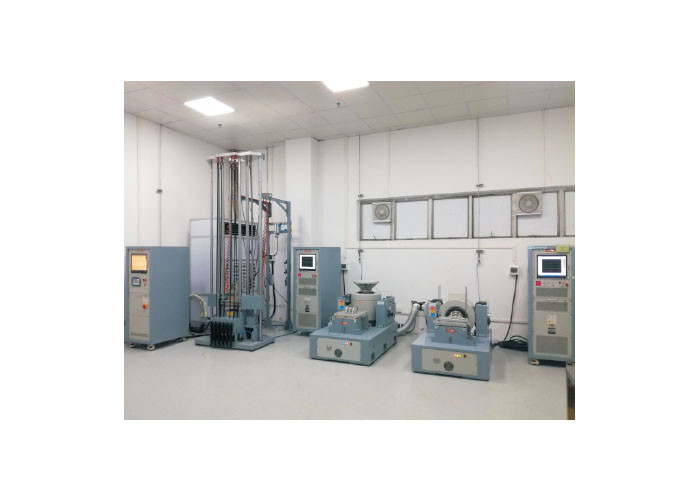

वाहन बैटरी पैक के लिए ऑटो पार्ट्स टेस्ट उपकरण ISO12405-1 3 एक्सिस कंपन टेस्ट
मानक:
ISO12405-1 विद्युत चालित सड़क वाहन - लिथियम आयन ट्रैक्शन बैटरी पैक और सिस्टम के लिए परीक्षण विनिर्देश - भाग 1: उच्च गुणवत्ता वाले अनुप्रयोग
अनुप्रयोग:
आईएसओ 12405 का यह हिस्सा लिथियम-आयन बैटरी पैक और विद्युत चालित सड़क वाहनों में उपयोग के लिए परीक्षण प्रक्रियाओं को निर्दिष्ट करता है। ऑटो पार्ट्स परीक्षण उपकरण
निर्दिष्ट परीक्षण प्रक्रिया लिथियम आयन बैटरी पैक और प्रणालियों के प्रदर्शन, विश्वसनीयता और दुरुपयोग की आवश्यक विशेषताओं के निर्धारण को सक्षम करती है।वे विभिन्न बैटरी पैक या सिस्टम के लिए प्राप्त परीक्षण परिणामों की तुलना करने के लिए आईएसओ 12405 के इस भाग के उपयोगकर्ता की सहायता करते हैं।
इसलिए, आईएसओ 12405 का यह हिस्सा लिथियम-आयन बैटरी पैक और प्रणालियों के प्रदर्शन, विश्वसनीयता और दुरुपयोग की बुनियादी विशेषताओं के लिए मानक परीक्षण प्रक्रियाओं को निर्दिष्ट करता है।
कंपन परीक्षण कंपन की वजह से खराबी और टूटने के लिए DUT की जाँच करता है।शरीर का कंपन रफ-रोड-ड्राइविंग के साथ-साथ पावर ट्रेन के आंतरिक कंपन से प्रेरित यादृच्छिक कंपन है।इस परीक्षण द्वारा पहचाने जाने वाली मुख्य विफलताएं विद्युत संपर्क का टूटना और नुकसान हैं।
फ़ीचर:
कंपन परीक्षण भाग 1 - बैटरी पैक और सिस्टम
कंपन परीक्षण भाग 2 - बैटरी पैक और सिस्टम के इलेक्ट्रिक / इलेक्ट्रॉनिक उपकरण
कंपन उत्तेजक के कार्य सिद्धांत:
इलेक्ट्रोमैग्नेटिक वाइब्रेशन एक्सीटर का कार्य सिद्धांत लाउडस्पीकर के समान होता है जिसके द्वारा विद्युत चुम्बकीय बल को चुंबकीय दायर में विद्युत चुम्बकीय बल की क्रिया द्वारा स्थानांतरित किया जाता है।गतिमान भाग को तेज करने का बल ड्राइविंग करंट और चुंबकीय प्रवाह के बीच संतुलन से उत्पन्न होता है।इसलिए, ड्राइविंग वर्तमान को नियंत्रित करके, एक कंपन जनरेटर को नियंत्रित कर सकता है।
पैरामीटर:
| नमूना | 203 | 206 | 210 | 220 |
| कंपन जनरेटर | VG300 / 40 | VG300 / 50 | VG1000 / 50 | VG2000 / 50 |
| आवृत्ति (हर्ट्ज) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| अधिकतम निकास बल (kg.f) | 300 | 600 | 1000 | 2000 |
| मैक्स।विस्थापन (मिमी-पी) | 38 | 50 | 50 | 50 |
| मैक्स।त्वरण (छ) | 100 | 100 | 100 | 100 |
| मैक्स।वेग (सेमी / s) | 120 | 200 | 200 | 200 |
| पेलोड (किलो) | 120 | 200 | 300 | 400 |
| आर्मेचर मास (किलो) | 3 | 6 | 10 | 20 |
| आर्मेचर व्यास (मिमी) | 150 | 200 | 240 | 320 |
| शीतलन विधि | मजबूरन एयर कूलिंग। ऑटो पार्ट्स परीक्षण उपकरण | |||
| कंपन जनरेटर वजन (किलो) | 460 | 920 | 1100 | 1600 |
| कंपन जनरेटर आयाम एल * डब्ल्यू * एच (एमएम) | 750 * 555 * 670 | 800 * 600 * 710 | 845 * 685 * 840 | 1200 * 870 * 1100 |
| ताकत बढ़ाने वाला | Amp3k | Amp6k | Amp12k | Amp22k |
| शीतलन विधि | मजबूरन एयर कूलिंग | |||
| पावर एम्पलीफायर वजन (किलो) | 250 | 320 | 350 | 500 |
| पावर एम्पलीफायर डायमेंशन L * W * H (MM) | 800 * 550 * 1250 | 800 * 550 * 1250 | 800 * 550 * 1520 | 800 * 550 * 1520 |
| उपयोगिता आवश्यकताएँ |
3-चरण AC380V% 10% 50Hz | |||
| सकल क्षमता (किलोवाट) | 9 | 20 | 25 | 35 |
