| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HJAP05 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी, एल / सी |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |

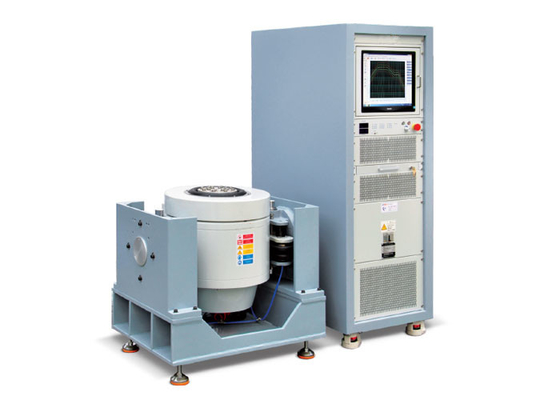

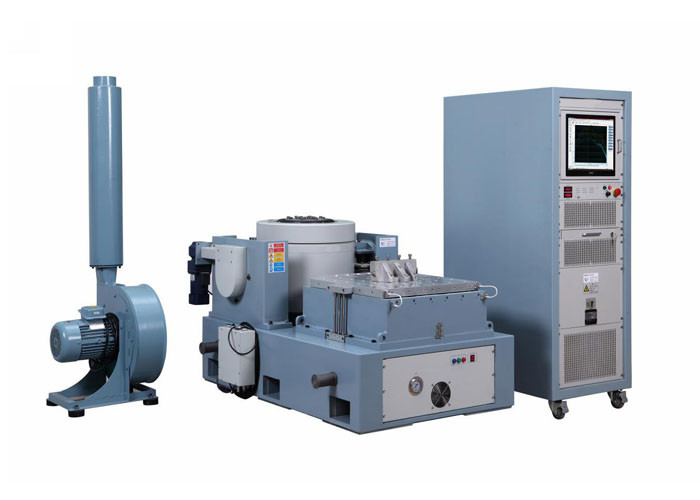

ऑटो पार्ट्स टेस्ट उपकरण कंपन परीक्षण प्रणाली के लिएवाहन के कलपुर्जे विश्वसनीयता परीक्षण
मानक:
IEC 60068-2-6 पर्यावरण परीक्षण - भाग 2-6: टेस्ट - टेस्ट एफसी: कंपन (साइनसोइडल);
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS आदि।
अनुप्रयोग:
कंपन परीक्षण वास्तविक वातावरण में इसकी प्रतिक्रिया का निरीक्षण करने के लिए कुछ भाग या डिवाइस को रोमांचक या चौंकाने वाला है।सर्किट बोर्ड, हवाई जहाज, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल, घरेलू उपकरण और अन्य औद्योगिक उत्पादों से लेकर कई क्षेत्रों में कंपन परीक्षण व्यापक रूप से लागू होता है।
ऑटोमोटिव पार्ट्स और सिस्टम - योग्यता परीक्षण।ऑटो पार्ट्स परीक्षण उपकरण
इलेक्ट्रॉनिक असेंबली, कंप्यूटर उपकरण परीक्षण
एवियोनिक्स और सैन्य हार्डवेयर परीक्षण
सैटेलाइट घटक परीक्षण
उत्पाद और पैकेज परीक्षण
सामान्य तनाव स्क्रीनिन
पैरामीटर:
| VG300-40 इलेक्ट्रो-डायनामिक शेकर के पैरामीटर | ||||
| मैक्स।साइन बल | 300Kg.f चोटी (3kN) | |||
| मैक्स।यादृच्छिक बल | 300Kg.f r.ms (3kN) | |||
| मैक्स।सदमे बल | 600Kg.f चोटी (6kN) | |||
| आवृत्ति सीमा | 1 ~ 4000हर्ट्ज | |||
| मैक्स।विस्थापन | 38 मिमी पीपी | |||
| मैक्स।वेग | 2.0m / एस।ऑटो पार्ट्स परीक्षण उपकरण | |||
| मैक्स।त्वरण | 100 जी (980 मीटर / एस 2) | |||
| मैक्स।लोड (साइन) एफ = एमए | ||||
| 5 जी (49 मीटर / एस 2) | 10G (98 m / s2) | 20 जी (196 मीटर / एस 2) | 30G (294 m / s2) | |
| 57 किग्रा | 27kg | 12 किलो | 7kg | |
| प्रभावी भार | 120 किग्रा | |||
| कंपन अलगाव आवृत्ति | 2.5 हर्ट्ज | |||
| आर्मेचर का व्यास | Ф150 मिमी | |||
| आर्मेचर का द्रव्यमान | 3 किलो | |||
| टेबल पेंच | 13 × M8 | |||
| फ्लक्स का रिसाव | <10gauss | |||
| स्वीकार्य सनकी पल | 300N.m | |||
| शेकर आयाम | 750 × 560 × 670 मिमी (ऊर्ध्वाधर तालिका) | |||
| शेकर का वजन | लगभग 560 किग्रा | |||
| Amp3K डिजिटल स्विच पावर एम्पलीफायर | ||||
| निर्गमन शक्ति | 4kVA | |||
| आउटपुट वोल्टेज | 100V | |||
| आउटपुट करेंट | 30A | |||
| पावर एम्पलीफायर कंसोल | 880 × 590 × 1680 मिमी | |||
| वजन | 230kg | |||
| सर्वो सुरक्षा प्रणाली | ||||
| कार्य: | तापमान, वायुदाब, अति-विस्थापन, ओवर-वोल्टेज, ओवर-करंट, इनपुट अंडर-वोल्टेज, एक्सटर्नल फॉल्ट, कंट्रोल पॉवर सप्लाई, लॉजिक फॉल्ट, इनपुट फेज लॉस आदि। | |||
| डिजिटल कंपन नियंत्रक | ||||
| हार्डवेयर की समाकृति: |
चैनल इनपुट, 1-चैनल आउटपुट समारोह: साइन, रैंडम, शॉक |
|||
| कंप्यूटर पर नियंत्रण रखें | एक सेट | |||
| सॉफ्टवेयर | चीनी / अंग्रेजी निर्देश प्रदान किए जाते हैं, और सॉफ्टवेयर समय-डोमेन और आवृत्ति-डोमेन विश्लेषण, सिग्नल स्रोत और साइन आवृत्ति स्वीप विश्लेषण आदि के लिए उपलब्ध है। यह स्वचालित रूप से WORD परीक्षण रिपोर्ट, प्रदर्शन और स्टोर सिग्नल और डेटा, और सेट भी उत्पन्न कर सकता है। परीक्षण मापदंडों और विश्लेषण समारोह। | |||
| ऑपरेटिंग सिस्टम | Win7 / 10 | |||
| त्वरण सेंसर LAB |
फ्रीक्वेंसी रेंज: 0.3 से 7000हर्ट्ज संवेदनशीलता: 30pC / जी तापमान रेंज: -40 ℃ से 160 ℃ |
|||
| VT640 ऊर्ध्वाधर तालिका | ||||
| सामग्री | एल्यूमीनियम मिश्र धातु | |||
| आयाम | 400 x 400 मिमी | |||
| छेद को ठीक करना | M8 टिकाऊ और पहनने के लिए प्रतिरोधी स्टेनलेस स्टील स्क्रू आस्तीन | |||
| उपयोग की आवृत्ति | 2000 हर्ट्ज | |||
| वजन | 15 के.जी. | |||
| H00404 क्षैतिज पर्ची तालिका | ||||
| सामग्री | एल्यूमीनियम-मैग्नीशियम मिश्र धातु सतह के साथ कठोर anodized | |||
| आयाम | 400mm × 400mm | |||
| छेद को ठीक करना | M8 टिकाऊ और पहनने के लिए प्रतिरोधी स्टेनलेस स्टील स्क्रू आस्तीन | |||
| उपयोग की आवृत्ति | 2000हर्ट्ज | |||
| वजन | 20 किलो | |||
| BL-300 कूलिंग ब्लोअर (साइलेंसर सहित) | ||||
| शीतलन विधि | हवा ठंडी करना | |||
| धौंकनी शक्ति | 1.1kw | |||
| प्रवाह की दर | 1404m3 / एच | |||
| विद्युत की आवश्यकता | ||||
| शक्ति | तीन चरण, 380 वी / 50हर्ट्ज, 15 के.वी.ए. | |||
| जमीन प्रतिरोध | ≤4Ω | |||
