| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HH0819 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी, एल / सी |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |

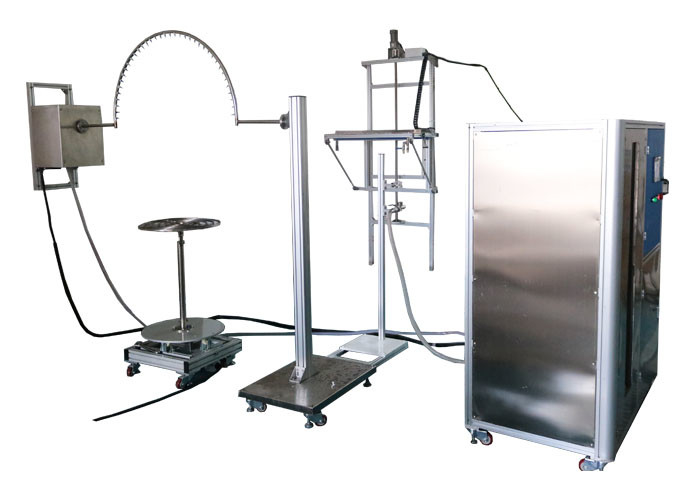

पानी के प्रवेश के खिलाफ सुरक्षा के लिए ISO20653 ऑटो पार्ट्स टेस्ट उपकरण परीक्षण
मानक:
IEC60529 IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 के बाड़ों (आईपी कोड) द्वारा प्रदान की गई सुरक्षा की डिग्री;
धूल (विदेशी वस्तुओं के खिलाफ सुरक्षा), बिजली के उपकरणों की सुरक्षा सहित ठोस विदेशी वस्तुओं के प्रवेश के प्रभावों के खिलाफ बाड़े के अंदर बिजली के उपकरणों की सुरक्षा के लिए सड़क वाहनों में बिजली के उपकरणों के लिए बाड़ों द्वारा प्रदान की गई सुरक्षा की डीआईएन 40050-9 आईपी डिग्री। पानी के प्रवेश के प्रभावों के खिलाफ बाड़े (पानी से सुरक्षा);
आईएसओ 20653-2013 सड़क वाहन - सुरक्षा की डिग्री (आईपी कोड) - विदेशी वस्तुओं, पानी और पहुंच के खिलाफ बिजली के उपकरणों की सुरक्षा, आंकड़ा 3- ऊर्ध्वाधर पानी के टपकने (ड्रिप उपकरण) के खिलाफ सुरक्षा का निर्धारण करने के लिए परीक्षण सेट-अप;पानी 1 और 2 के खिलाफ सुरक्षा की डिग्री, आंकड़ा 4 - स्पलैश पानी और पानी के स्प्रे (कुंडा ट्यूब) के खिलाफ सुरक्षा का निर्धारण करने के लिए परीक्षण सेट-अप;पानी 3, 4 और 4K के खिलाफ सुरक्षा की डिग्री, आंकड़ा 5 - स्पलैश पानी और पानी के स्प्रे (शॉवर ट्यूब) के खिलाफ सुरक्षा का निर्धारण करने के लिए मैन्युअल परीक्षण सेट-अप;पानी 3 और 4 के खिलाफ सुरक्षा की डिग्री, आंकड़ा 6 - उच्च वेग वाले पानी से सुरक्षा का निर्धारण करने के लिए नोजल;पानी के खिलाफ सुरक्षा की डिग्री 5, 6 और 6K
आवेदन:
सड़क वाहनों के लिए जलरोधक परीक्षण प्रणाली - सुरक्षा की डिग्री (आईपी कोड) - पानी के खिलाफ बिजली के उपकरणों की सुरक्षा। ऑटो पार्ट्स टेस्ट उपकरण
पैरामीटर:
|

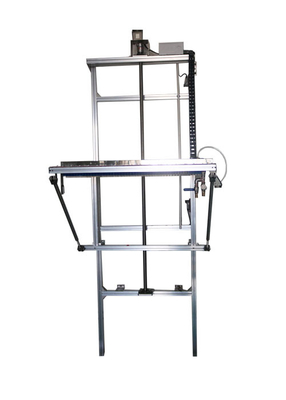

1. दूसरे कोड तत्व 1 (लंबवत) और 2 (15 डिग्री से झुका हुआ बाड़े) के लिए पानी टपकता है |
|
| ड्रिप परीक्षण क्षेत्र | 1000 × 600 मिमी, अनुकूलन योग्य। ऑटो पार्ट्स टेस्ट उपकरण |
| ड्रिप ऊंचाई | 200 मिमी, समायोज्य।इन्फ्रारेड सेंसर द्वारा स्वचालित रूप से महसूस किया जाता है, जब सुई 200 मिमी नमूना के उच्चतम बिंदु पर स्थित होती है, तो ड्रिप बॉक्स स्वचालित रूप से बंद हो जाएगा। |
| टपकने की दर (जल प्रवाह) | 1+0.05 0mm/मिनट या 3+0.05 0mm/min स्विच करने योग्य, डिजिटल नियंत्रित वर्षा प्रौद्योगिकी को अपनाएं |
| सुई छेद | 0.4 मिमी |
| छिद्रों के बीच की दूरी | 20 मिमी |
| परीक्षण समय | 0-999.9min, प्रीसेट किया जा सकता है |
| इंस्टॉलेशन तरीका | दीवार पर चढ़कर या फर्श का प्रकार |

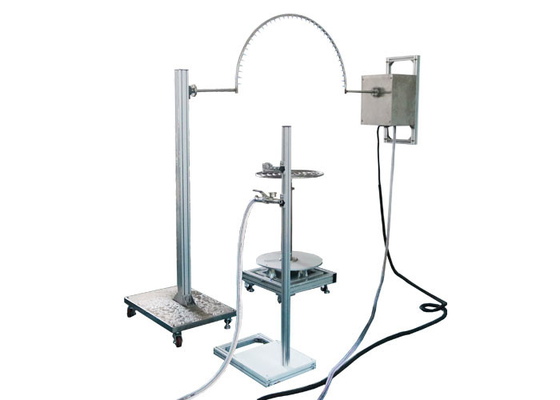

| 2. वाटर स्प्रे और स्प्लैश वॉटर के लिए दूसरा कोड एलिमेंट 3 और 4 (स्विवेल ट्यूब) | |
| दोलन ट्यूब त्रिज्या |
मानक विन्यास R600, R800 और R1000 हैं, अन्य त्रिज्या R200, R400, R1200, R1400, R1600mm उपलब्ध हैं, जो स्टेनलेस स्टील से बने हैं |
| सुई छेद | 0.4 मिमी |
| दो छेदों का शामिल कोण | आईपीएक्स 3: 120 डिग्री;IPX4: 180° |
| पेंडुलम कोण | आईपीएक्स 3: 120 डिग्री (± 60 डिग्री);आईपीएक्स 4: 350 डिग्री (± 175 डिग्री) |
| बारिश की गति |
IPX3: 4 s/समय (2×120°); IPX4: 12 s/समय (2×350°); |
| पानी का प्रवाह | 1-10L/मिनट समायोज्य |
| परीक्षण समय | 0.01S-99hours 59min, प्रीसेट किया जा सकता है |
| 3. सेकेंड कोड एलिमेंट 3 और 4 (शॉवर ट्यूब) के लिए वॉटर स्प्रे और स्प्लैश वॉटर | |
| स्प्रे नोजल पैरामीटर |
बाहरी व्यास: Ф102 मिमी गोलाकार व्यास: SФ75.5mm 0.5 मिमी के 121 छेद; केंद्र में 1 छेद ३०° पिच . पर १२ छेदों वाला १ आंतरिक वृत्त १५° पिच at पर २४ छेदों के ४ बाहरी वृत्त चलती ढाल-एल्यूमीनियम स्प्रे नोजल-पीतल |
| पानी का प्रवाह | 10 एल / मिनट ± 5%, फ्लो मीटर समायोज्य है |
| निपीडमान | 50-150Kpa, दबाव नापने का यंत्र की सीमा 0-0.25Mpa |
| 4. दूसरे कोड तत्व 5 और 6 . के लिए उच्च वेग वाला पानी | |
| नोजल व्यास | IPX5: Φ6.3mm;आईपीएक्स 6: Φ12.5 मिमी |
| पानी का प्रवाह | आईपीएक्स 5: 12.5 ± 0.625 एल / मिनट;आईपीएक्स 6: 100 ± 5 एल / मिनट |
| जेट नोजल से बाड़े तक की दूरी | 2.5-3m |
| 5. टर्नटेबल | |
| व्यास | 600mm, Φ800mm और 1000mm उपलब्ध हैं, |
| घूमने की रफ़्तार | 1r/मिनट |
| झुकाने योग्य कोण | 15° |
| रोटेशन का परीक्षण कोण | 90 डिग्री, निरंतर घूर्णन continuous |
| सहनशक्ति | ≤150किग्रा |
| 6. जल आपूर्ति (दूसरा कोड तत्व 7 पानी में अस्थायी विसर्जन के लिए भी) और विद्युत नियंत्रण कैबिनेट | |
| उपयुक्त |
(ए) IPX1 ~ IPX6 वाटरप्रूफ टेस्ट के लिए पानी की आपूर्ति supply (बी) आईपीएक्स 7 जल विसर्जन परीक्षण (सी) पूरे जलरोधक उपकरण के लिए स्वचालित नियंत्रण |

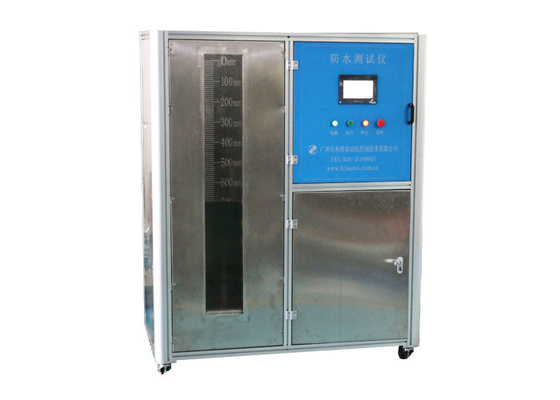

| जल भंडारण टैंक |
यह IPX5 ~ IPX6 मजबूत पानी स्प्रे परीक्षण, IPX7 विसर्जन के पानी के इंजेक्शन के जल भंडारण पर लागू होता है वॉल्यूम: 1000L आयाम: L1000mmXW1000mmXH1000mm अवलोकन खिड़की: कड़ा कांच की खिड़की अवलोकन विंडो आयाम: W200mmXH1250mm गहराई नापने का यंत्र: स्टेनलेस स्टील गहराई गेज ऊंचाई: 1300 मिमी, सटीकता 1 मिमी तरल स्तर नियंत्रण: फ्लोट स्विच + अतिप्रवाह पाइप |
| नियंत्रण कैबिनेट: |
फ्लो डिटेक्शन: इलेक्ट्रॉनिक फ्लोमीटर के माध्यम से फ्लो सिग्नल फीडबैक प्रवाह सेटिंग: टच स्क्रीन पर सेट करें तापमान का पता लगाने: पीआईडी नियंत्रक: पीएलसी नियंत्रण समारोह: निरंतर तापमान जल आपूर्ति, निरंतर प्रवाह जल आपूर्ति, निरंतर दबाव जल आपूर्ति, और परीक्षण समय नियंत्रण। संरक्षण समारोह: रिसाव संरक्षण, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण |
