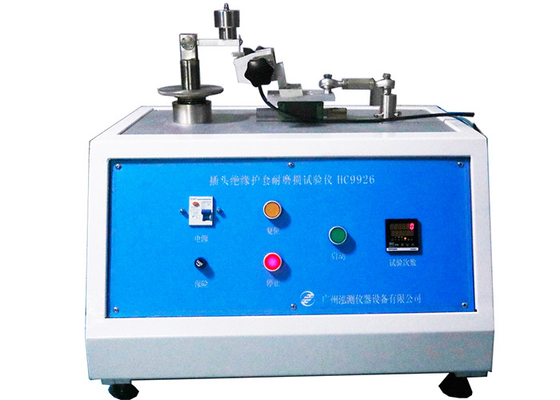

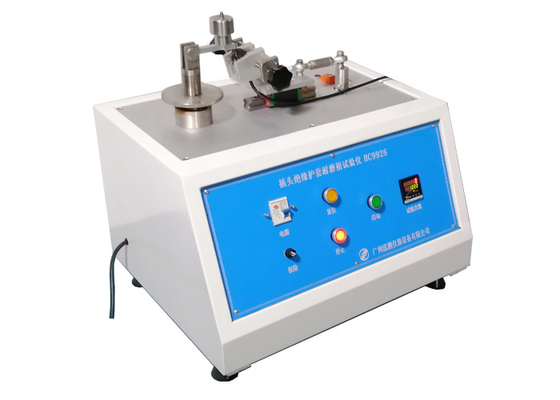

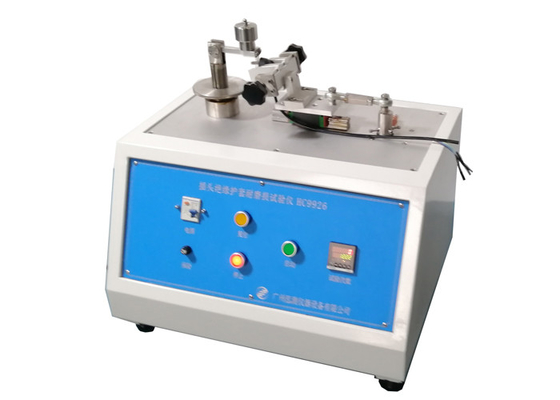

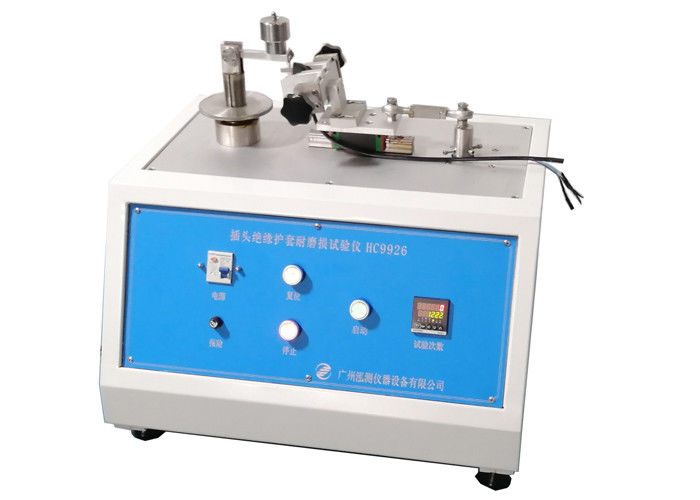

4N लोड प्लग सॉकेट टेस्ट उपकरण प्लग पिन घर्षण परीक्षक

प्लग सॉकेट टेस्ट उपकरण प्लग पिन घर्षण परीक्षण उपकरण के इन्सुलेशन आस्तीन

मानक:

आईईसी 60884-1 2013 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताओं का खंड 7.7

मानक विवरण:

इंसुलेटिंग स्लीव्स के साथ दिए गए प्लग पिन एक उपकरण के माध्यम से निम्न परीक्षण के अधीन हैं जैसा कि आंकड़ा 28 में दिखाया गया है।

परीक्षण उपकरण में एक क्षैतिज रूप से फैला हुआ बीम शामिल होता है, जिसे इसके केंद्र बिंदु के बारे में बताया गया है।स्टील के तार की एक छोटी लंबाई, व्यास में 1 मिमी और एक यू-आकार में मुड़ा हुआ, यू का सीधा आधार, कठोर रूप से जुड़ा हुआ है, दोनों सिरों पर, बीम के एक छोर तक, ताकि नीचे का सीधा हिस्सा परियोजनाओं के नीचे रहे बीम और बीम धुरी के अक्ष के समानांतर है।

प्लग को एक उपयुक्त क्लैंप द्वारा ऐसी स्थिति में रखा जाता है कि स्टील वायर का सीधा हिस्सा प्लग पिन पर टिका होता है, जिससे यह सीधा हो जाता है।पिन क्षैतिज से 10 ° के कोण पर नीचे की ओर खिसकता है।

बीम को लोड किया जाता है ताकि तार पिन पर 4 एन का बल लगा दे।

प्लग बीम की धुरी के विमान में एक क्षैतिज दिशा में पीछे और आगे की तरफ ले जाया जाता है, ताकि तार पिन के साथ रगड़ें।पिन की लंबाई इस प्रकार लगभग 9 मिमी है, जिनमें से लगभग 7 मिमी इन्सुलेट आस्तीन के ऊपर है।आंदोलनों की संख्या 20 000 (प्रत्येक दिशा में 10 000) है और संचालन की दर प्रति मिनट 30 आंदोलनों है।

परीक्षण प्रत्येक नमूने के एक पिन पर किया जाता है।

आवेदन:

इस उपकरण का उपयोग प्लग पिन के इन्सुलेशन आस्तीन के घर्षण प्रतिरोध शक्ति का परीक्षण करने के लिए किया जाता है

नमूना जांच:

प्लग पिन के इन्सुलेशन आस्तीन।प्लग सॉकेट टेस्ट उपकरण

फ़ीचर:

डिवाइस में बीम का एक क्षैतिज स्थान होता है और स्थिरता सीट के रैखिक आंदोलन, जिसमें, व्यास के साथ समाप्त होता है 1 मिमी लघु स्टील के तार को यू-आकार के सिर (बीम पर दो ऊर्ध्वाधर के स्थिर आकार), तार यू में मोड़ दिया जाता है -अनुपातित तल 6 मिमी रैखिक हिस्सा है।प्लग इन्सुलेशन आस्तीन पर 6 मिमी हेमलाइन को संपीड़ित करें, मोटर बढ़ते बोल्ट क्लैंप सीट को आगे और पीछे करने के लिए ड्राइव करता है, प्लग पिन के इन्सुलेशन आस्तीन के लिए घर्षण परीक्षण का आयोजन करता है।

पैरामीटर:
