| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HC9924 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | 20 सेट / महीना |

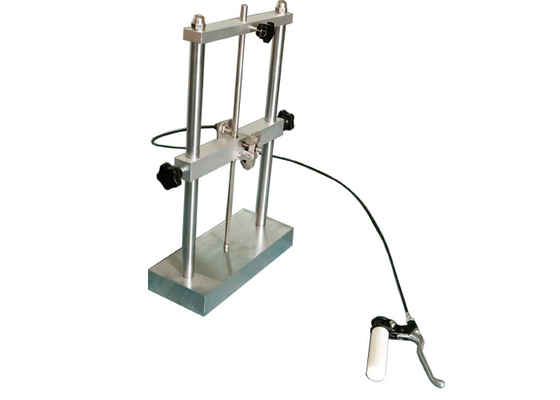

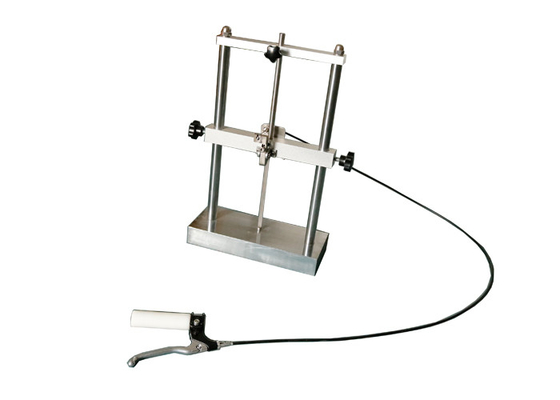

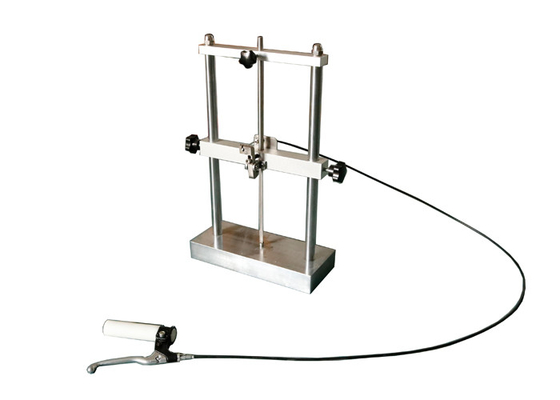

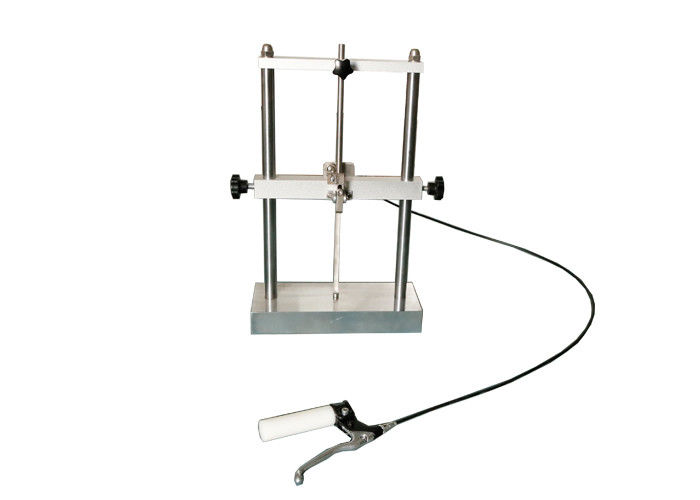

प्लग सॉकेट टेस्ट उपकरण एलओउ टीemperature मैंmpact टीस्थूल उपकरण
मानक:
IEC 60884-1 2013 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताओं का खंड 24.4, 30.4
IEC60811-1-4 'विद्युत केबल के इन्सुलेट और शीथिंग सामग्री के लिए सामान्य परीक्षण विधियां - भाग 1: सामान्य अनुप्रयोग के लिए तरीके - धारा चार: कम तापमान पर टेस्ट'
आवेदन:
इस उपकरण का उपयोग बिजली के सामान, साथ ही तारों और केबलों के कम तापमान पर प्रभाव प्रतिरोध की जांच के लिए किया जाता है।प्लग सॉकेट टेस्ट उपकरण
नमूना जांच:
बिजली के सामान, सतह प्रकार के बढ़ते बक्से, पेंच ग्रंथियां, कवर, तार और केबल आदि।प्लग सॉकेट टेस्ट उपकरण
फ़ीचर:
इस उपकरण का उपयोग कम तापमान कक्ष के साथ किया जाना चाहिए, डिवाइस को लगभग 40 मिमी मोटी स्पंज रबर पैड पर रखा जाना चाहिए, और परीक्षण से पहले और दौरान कम तापमान कक्ष में रखा जाना चाहिए।
पैरामीटर:
| नमूना | प्रभाव परीक्षण उपकरण HC9924 | प्रभाव परीक्षण उपकरण HC9924A |
| स्टेशन | सिंगल स्टेशन | तीन स्टेशन |
| प्रभाव हथौड़ा का वजन (छ) | 1000 100 2 और 100 100 1 | 100, 200, 300, 400, 500, 600, 750, 1000, 1250, 1500 (तालिका 1 और 2 देखें) |
| प्रभाव की ऊंचाई (मिमी) | 100 | 100 |
| स्टील मध्यवर्ती टुकड़ा | Φ20, निचला छोर R300, 100 ग्रा | Φ20, निचला छोर R300, 100 ग्रा |
| मानक |
IEC60884-1 24.4 चित्रा 27 IEC60884-1 30.4 चित्रा 42 |
IEC60811-1-4 |
| ऑपरेशन | मैनुअल, यांत्रिक रिलीज | मैनुअल, यांत्रिक रिलीज |
तालिका एक निश्चित स्थापना के लिए पावर केबल्स के लिए, नमूनों के परीक्षण के लिए हथौड़ा का द्रव्यमान निम्न तालिका में दिया जाएगा:
| समग्र व्यास (मिमी) | हथौड़ा का जन (छ) | |
| ऊपर | इस तक और इसका समावेश | |
| - | 4.0 | 100 |
| 4.0 | 6.0 | 200 |
| 6.0 | 9.0 | 300 |
| 9.0 | 12.5 | 400 |
| 12.5 | 20.0 | 500 |
| 20.0 | 30.0 | 750 |
| 30.0 | 50.0 | 1000 |
| 50.0 | 75.0 | 1250 |
| 75.0 | - | 1500 |
तालिका 2 लचीला केबल और डोरियों और दूरसंचार केबलों के लिए, नमूने के परीक्षण के लिए हथौड़ा का द्रव्यमान निम्नानुसार होगा:
| समग्र व्यास (मिमी) | हथौड़ा का जन (छ) | |
| ऊपर | इस तक और इसका समावेश | |
| फ्लैट डोरियों के लिए | 100 | |
| - | 6.0 | 100 |
| 6.0 | 10.0 | 200 |
| 10.0 | 15.0 | 300 |
| 15.0 | 25.0 | 400 |
| 25.0 | 35.0 | 500 |
| 35.0 | - | 600 |
