| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HC9928 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | 20 सेट / महीना |

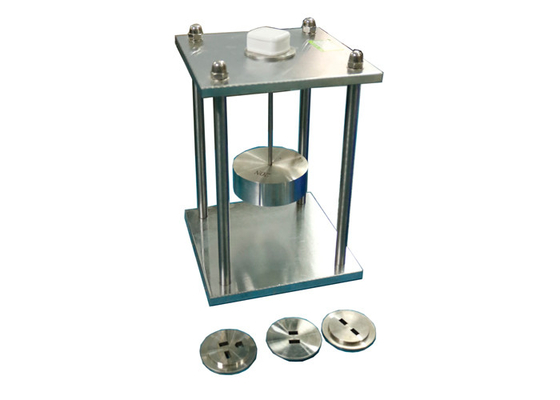

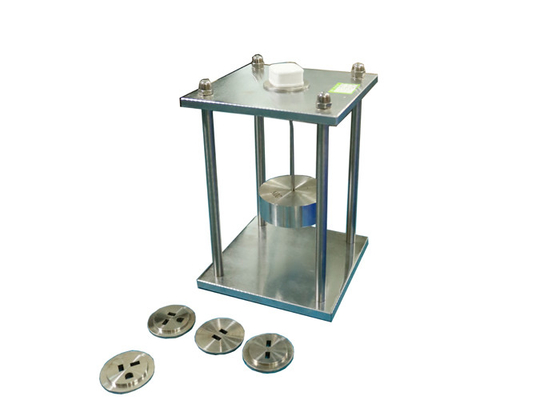

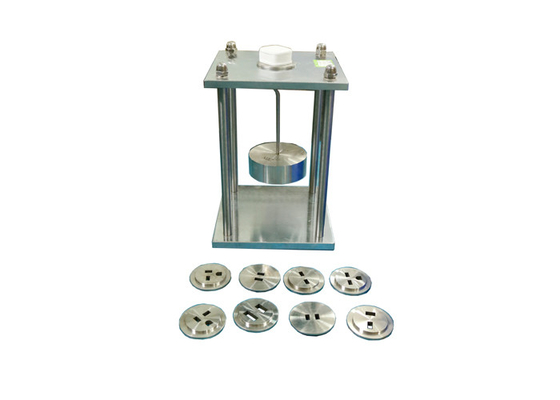

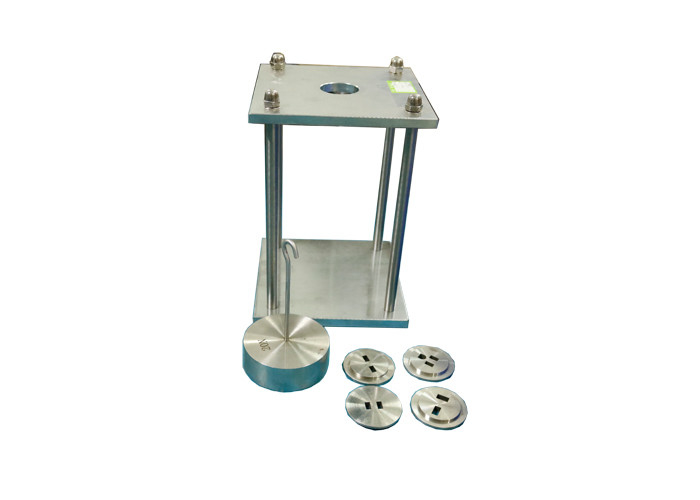

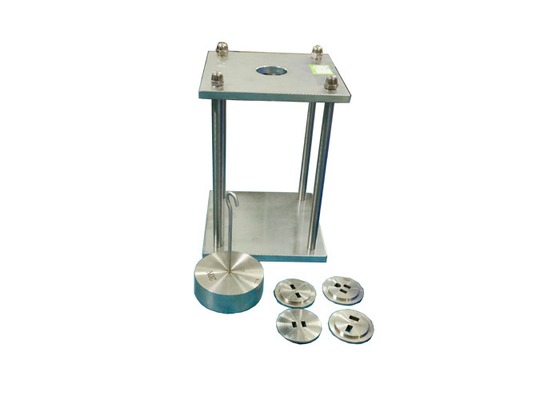

प्लग सॉकेट टेस्ट उपकरण प्लग के शरीर में पिन के निर्धारण को सत्यापित करने के लिए उपकरण
मानक:
IEC 60884-1 2013 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं' खंड 24.10 और आंकड़ा 30
आवेदन:
इस उपकरण का उपयोग प्लग के शरीर में पिन के निर्धारण को सत्यापित करने के लिए किया जाता है।प्लग सॉकेट टेस्ट उपकरण
नमूना जांच: प्लग पिन।
फ़ीचर:
मानक आवश्यकताओं के अनुसार, प्लग के शरीर में पिन के निर्धारण को सत्यापित करने के लिए
पैरामीटर:
| स्टेशन | 1 स्टेशन।प्लग सॉकेट टेस्ट उपकरण |
| तौल | 4 एन, 20 एन, 30 एन साधारण छेद के लिए, प्रत्येक में एक;50N, 20N हुक के साथ, प्रत्येक में एक |
| गेज | 6A प्लग गेज, 10A प्लग गेज, 16A प्लग गेज, एक-एक प्रदान करें ins फ्लैट पिंस के लिए, पिन आकार के बराबर छेद आकार प्लस 4 44 0.44 मिमी p गोल पिंस के लिए, छेद का आकार पिन व्यास के बराबर 6 mm 0.5 मिमी।(अनुकूलन) |
| क्लैंप इकाई | प्लग पिन क्लैंप यूनिट, 1 सेट |
(70 ° 2) के तापमान पर एक हीटिंग कैबिनेट के भीतर परीक्षण करने के लिए ° C
तालिका 16 - प्लग और सॉकेट-आउटलेट के लिए अधिकतम और न्यूनतम वापसी बल
| गौण की रेटिंग |
की संख्या के डंडे सहायक |
पीछे हटने का बल एन |
||
|
मल्टी पिन नाप ज्यादा से ज्यादा |
मल्टी पिन नाप ज्यादा से ज्यादा |
एकल-पिन नाप ज्यादा से ज्यादाए |
||
| तक और 13 ए सहित | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| 5 | 70 | |||
| तक और 13 ए सहित | 2 | 50 | 2.0 | 25 |
| 3 | 54 | |||
| 3 से अधिक | 70 | |||
| 16 ए से ऊपर और 32 ए सहित | 2 | 80 | 3.0 | 27 |
| 3 | 80 | |||
| 3 से अधिक | 100 | |||
| ये प्रत्याहार बल केवल एक प्लग के लचीले अर्थिंग संपर्क संयोजन के परीक्षण के लिए हैं। | ||||
