| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HC9904 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | 20 सेट / महीना |

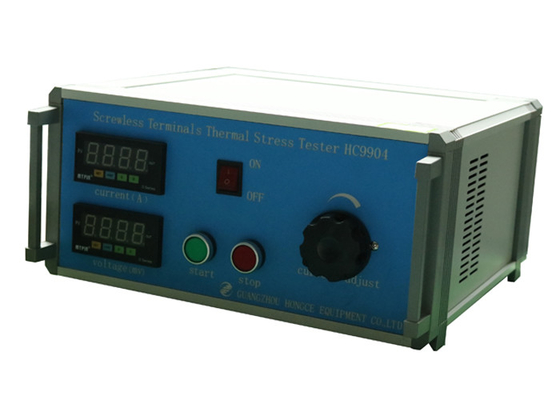

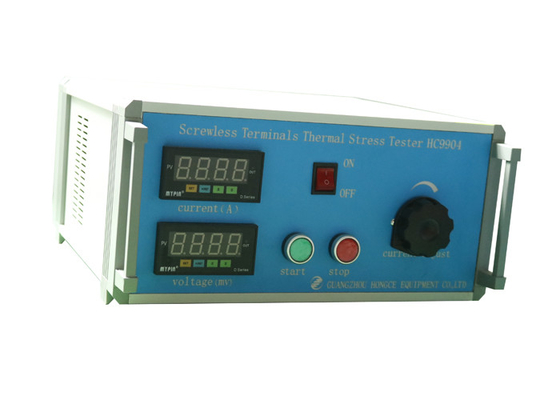

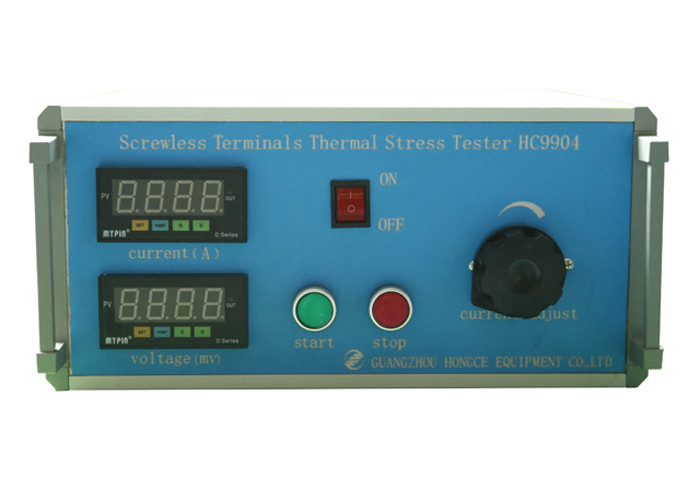

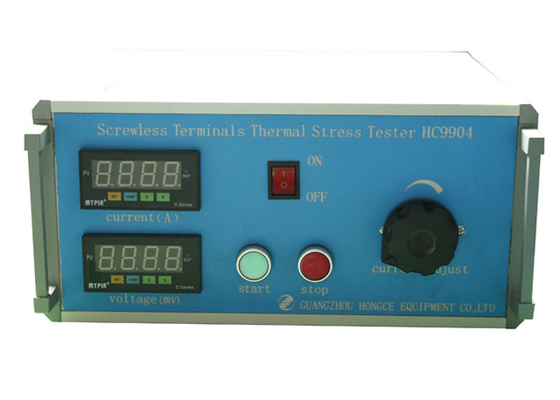

प्लग सॉकेट टेस्ट उपकरण एसचालक दल टर्मिनलों थर्मल तनाव परीक्षक IEC 60884-1
मानक:
IEC 60884-1 2013 'घरेलू और इसी तरह के प्रयोजनों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताओं' खंड 12.11.11
आवेदन:
स्क्रूलेस टर्मिनल सामान्य उपयोग में होने वाले विद्युत और थर्मल तनावों का सामना करेंगे।
इस उपकरण का उपयोग यह जांचने के लिए किया जाता है कि स्क्रूलेस टर्मिनल सामान्य उपयोग में आने वाले विद्युत और थर्मल तनावों का सामना कर सकते हैं या नहीं। प्लग सॉकेट टेस्ट उपकरण
नमूना जांच:
स्क्रूलेस टर्मिनल। प्लग सॉकेट टेस्ट उपकरण
फ़ीचर:
तालिका 10 में निर्दिष्ट एक वैकल्पिक धारा के साथ 1 घंटे के लिए स्क्रूलेस टर्मिनलों को लोड करना और एक ही तालिका में निर्दिष्ट के रूप में नाममात्र क्रॉस-सेक्शनल क्षेत्र वाले 1 मीटर लंबे कठोर ठोस कंडक्टर को जोड़ना।फिर वोल्टेज ड्रॉप को मापें।
तालिका 10- स्क्रूलेस टर्मिनलों के लिए सामान्य उपयोग में विद्युत और थर्मल तनावों के सत्यापन के लिए वर्तमान परीक्षण
|
मूल्यांकन वर्तमान ए |
परीक्षण वर्तमान ए |
कंडक्टर का नाममात्र क्रॉस-सेक्शनल क्षेत्र मिमी2 |
|
१० और १३ 16 |
17.5 22 |
1.5 2.5 |
| नोट सॉकेट-आउटलेट के लिए रेटेड ए 10 से कम धाराओं वाले होते हैं, परीक्षण प्रवाह आनुपातिक रूप से निर्धारित होता है और कंडक्टरों का क्रॉस-अनुभागीय क्षेत्र 1.5 मिमी है 2 । | ||
पैरामीटर:
| परीक्षण चक्र | 192 चक्र, 30min के लिए वर्तमान प्रवाह, 30min के लिए कोई वर्तमान प्रवाह नहीं |
| बिजली की आपूर्ति | AC220V 5A 50HZ |
| परीक्षण वर्तमान | एसी 1 ~ 99.9A A (3%) 1A) |
| वोल्टेज ड्रॉप माप | 0 ~ 199.9 ± (3% ± 1mv) |
