| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HJAP01 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी / टी, एल / सी |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |

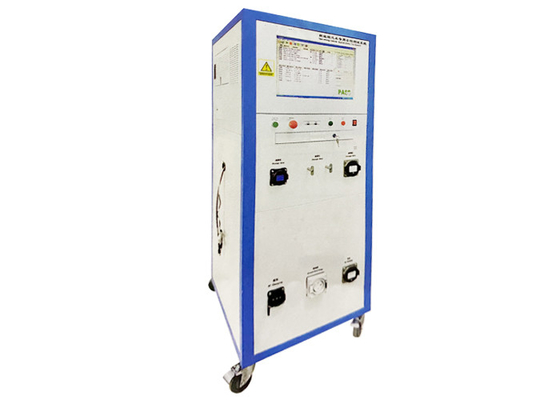

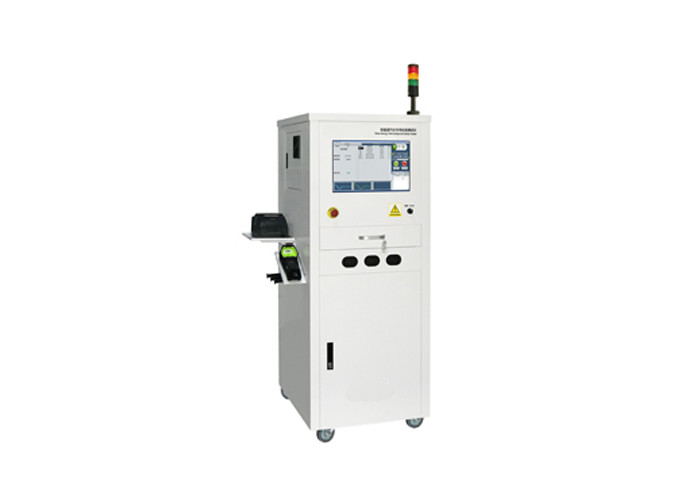

विद्युत के लिए ऑटो पार्ट्स टेस्ट उपकरण सुरक्षा परीक्षण प्रणाली वाहन
मानक:
आईएसओ 6469-1 विद्युत चालित सड़क वाहन-सुरक्षा विनिर्देश-भाग 1: ऑन-बोर्ड रिचार्जेबल एनर्जी स्टोरेज सिस्टम (REESS)
GB / T 18384.1 विद्युत चालित सड़क वाहन-सुरक्षा विनिर्देश-भाग 1: ऑन-बोर्ड रिचार्जेबल एनर्जी स्टोरेज सिस्टम (REB)
GB / T 18487.1 इलेक्ट्रिक वाहन प्रवाहकीय चार्जिंग सिस्टम-भाग 1: सामान्य आवश्यकताएं
जीबी / टी 20234.1 इलेक्ट्रिक वाहनों के प्रवाहकीय चार्ज के लिए सेट कनेक्शन-भाग 1: सामान्य आवश्यकताएं
फ़ीचर:
1. बहुक्रियात्मक एकीकरण: AC और DC वोल्टेज का सामना करते हुए, सॉकेट इंसुलेशन, वाहन इंसुलेशन, इंसुलेशन रेसिस्टेंस मॉनिटरिंग, लीकेज करंट, संभावित इक्वलाइज़ेशन, फास्ट चार्जिंग फंक्शन, एक में स्लो चार्जिंग फंक्शन आठ को चार्ज करते हैं;
2. उच्च परीक्षण सटीकता: सुरक्षा परीक्षण की बुनियादी सटीकता 1.5% है, और विद्युत पैरामीटर माप सटीकता 0.5% है;
3. वाहन का वीआईएन नंबर, वीएसएन नंबर और मुख्य भागों की संख्या रिकॉर्ड करें, और प्रत्येक वाहन के लिए एक परीक्षा परिणाम प्रिंट करें;
4. बार कोड पहचान, स्वचालित मिलान, स्वचालित और बुद्धिमान परीक्षण;
5. डेटा भंडारण, क्वेरी स्क्रीनिंग, सूचना प्रबंधन;
6. सही सुरक्षा: डिवाइस को प्लग नहीं किया गया है और उच्च वोल्टेज का पता लगाना शुरू नहीं किया गया है;पता लगाने की स्थिति में प्लग को अनप्लग करना सॉकेट को बिजली की आपूर्ति काट देगा;
7. एमईएस प्रणाली के साथ विस्तार योग्य डॉकिंग;ऑटो पार्ट्स परीक्षण उपकरण
पैरामीटर:
| संभावित समानता | ||
| टेस्ट चैनल | 10 चैनल | |
| परीक्षण विधि / नो-लोड आउटपुट वोल्टेज | चार-तार प्रणाली, <12 वी | |
| आउटपुट वर्तमान सेटिंग रेंज | डीसी: 1.00-5.00 ए 50/60 हर्ट्ज | |
| आउटपुट वर्तमान सटीकता | Setting (1.5% सेटिंग मान + 0.20A) | |
| ग्राउंड रेजिस्टेंस सेटिंग रेंज | ऊपरी सीमा: 0-600 वर्ग मीटर;निचली सीमा: 0-600 वर्ग मीटर;0 = बंद | |
| शून्य प्रतिरोध | 0-200 वर्ग मीटर | |
| ग्राउंड प्रतिरोध माप रेंज | 0-600 वर्ग मीटर | |
|
ग्राउंड प्रतिरोध माप सटीकता |
Reading (1.5% पढ़ने का मूल्य + 3 वर्ग मीटर) |
|
|
टेस्ट टाइम सेटिंग रेंज / सटीकता |
0.0, 0.1-999.9 एस;0.0 = आउटपुट जारी रखें;Setting (0.1% सेटिंग मान + 0.05 s) |
|
| सॉकेट इन्सुलेशन परीक्षण चार्ज करना;ऑटो पार्ट्स परीक्षण उपकरण | ||
| रेटेड उत्पादन लोड / वर्तमान |
1VA (1000V / 1mA), 1mA |
|
| आउटपुट वोल्टेज तरंग | प्रतिरोध भार, 1000V / 1mA, <5% | |
| आउटपुट वोल्टेज सेटिंग रेंज / सटीकता | डीसी: 100-1000V सतत एडजस्टेबल, 1.5 (1.5% सेटिंग वैल्यू + 3 वी) | |
| इन्सुलेशन प्रतिरोध सेटिंग रेंज |
ऊपरी सीमा: 0.1-3000 MΩ;0 = बंद;निचली सीमा: 1-3000 MΩ |
|
| प्रतिरोध मुआवजा | > 30 MΩ | |
| इन्सुलेशन प्रतिरोध माप रेंज |
0.05-99.99-999.9-3000 M- |
|
| इन्सुलेशन प्रतिरोध माप सटीकता |
100-499V: <100 MΩ: <(5% पढ़ने का मूल्य + 0.5M;);100 M 100-1000 MΩ: Ω (10% पठन मूल्य + 5MΩ) |
|
|
500-1000V: <100 MΩ: 000 (2% पढ़ने का मूल्य + 0.2M;);100 M 100-1999 MΩ: Ω (5% पढ़ने मूल्य + 2MΩ);2000 M 2000-3000 MΩ: Ω (10% पढ़ने मूल्य + 5M;); |
||
| विलंब समय सीमा | 0.5-999.9s | |
|
टेस्ट टाइम सेटिंग रेंज / सटीकता |
0.0, 0.1-999.9 एस;0.0 = आउटपुट जारी रखें;Setting (0.1% सेटिंग मान + 0.05 s) |
|
| वाहन इन्सुलेशन परीक्षण | ||
| इन्सुलेशन प्रतिरोध सेटिंग रेंज | ऊपरी सीमा: 0, 0.00-100.00MΩ;0 = बंद;निचली सीमा: 0.00-100.00 MΩ | |
| इन्सुलेशन प्रतिरोध माप रेंज | 0.05-99.99-999.9-3000 M- | |
| इन्सुलेशन प्रतिरोध माप सटीकता | Reading (5% रीडिंग वैल्यू + 0.03% रेंज) | |
| टेस्ट टाइम सेटिंग रेंज | 4.0-999.9s;0.0 = आउटपुट जारी रखें | |
| परीक्षण समय सेटिंग सटीकता | Setting (0.1% सेटिंग मान + 0.05 s) | |
| इन्सुलेशन निगरानी परीक्षण | ||
| टेस्ट टाइम सेटिंग रेंज | 4.0-999.9s;0.0 = आउटपुट जारी रखें | |
| परीक्षण समय सेटिंग सटीकता | Setting (0.1% सेटिंग मान + 0.05 s) | |
| एसी वोल्टेज परीक्षण का सामना कर रहा है | ||
| वोल्टेज परीक्षण प्रकार को समझें | शीत का सामना वोल्टेज परीक्षण | |
| रेटेड उत्पादन लोड | 200VA (AC: 5000V / 40mA) | |
| आउटपुट वोल्टेज समायोजन दर | <2% (पूर्ण भार के लिए कोई भार नहीं) | |
| आउटपुट वोल्टेज सेटिंग रेंज | एसी: 100-5000 वी;50 हर्ट्ज / 60Hz | |
| आउटपुट वोल्टेज सटीकता | Setting (1.5% सेटिंग मान + 3V) | |
| ब्रेकडाउन वर्तमान सेटिंग रेंज |
ऊपरी सीमा: 0.000-9.999-40.00mA;निचली सीमा: 0.000-9.999-40.00mA 0.000 = बंद |
|
| शून्य वर्तमान | 0.000-2.000mA | |
| ब्रेकडाउन वर्तमान माप रेंज | 0.050-9.999-40mA | |
| ब्रेकडाउन वर्तमान माप सटीकता | Setting (1.5% सेटिंग मान + 0.005mA) | |
| उदय समय / धीमा समय | 0.0-999.9s | |
| टेस्ट टाइम सेटिंग रेंज | 0.0, 0.1-999.9 एस;0.0 = आउटपुट जारी रखें | |
| परीक्षण समय सेटिंग सटीकता | Setting (0.1% सेटिंग मान + 0.05 s) | |
| वोल्टेज परीक्षण का सामना कर रहा डीसी | ||
| वोल्टेज परीक्षण प्रकार को समझें | शीत का सामना वोल्टेज परीक्षण | |
| रेटेड उत्पादन लोड | 60VA (DC: 6000V / 10mA) | |
| आउटपुट वोल्टेज समायोजन दर | <2% (पूर्ण भार के लिए कोई भार नहीं) | |
| आउटपुट वोल्टेज सेटिंग रेंज | डीसी: 1000-6000 वी;50 हर्ट्ज / 60Hz | |
| आउटपुट वोल्टेज सटीकता | Setting (1.5% सेटिंग मान + 3V) | |
| ब्रेकडाउन वर्तमान सेटिंग रेंज |
ऊपरी सीमा: 0.000-9.999-10.00mA;निचली सीमा: 0.000-9.999-10.00mA 0.000 = बंद |
|
| शून्य वर्तमान | 0.000-2.000mA | |
| ब्रेकडाउन वर्तमान माप रेंज | 0.050-9.999-10mA | |
| ब्रेकडाउन वर्तमान माप सटीकता | Setting (1.5% सेटिंग मान + 0.005mA) | |
| उदय समय / धीमा समय | 0.0-999.9s | |
| टेस्ट टाइम सेटिंग रेंज | 0.0, 0.1-999.9 एस;0.0 = आउटपुट जारी रखें | |
| परीक्षण समय सेटिंग सटीकता | Setting (0.1% सेटिंग मान + 0.05 s) | |
| रिसाव वर्तमान परीक्षण | ||
| रिसाव प्रकार सेटिंग | एकल चरण (स्थिर, गतिशील) | |
| आउटपुट वोल्टेज अनुपात | 1.1 गुना इनपुट वोल्टेज (अलगाव ट्रांसफार्मर द्वारा उत्पादन) / मनमाने ढंग से सेट वोल्टेज (चर आवृत्ति बिजली की आपूर्ति द्वारा उत्पादन) | |
| आउटपुट वोल्टेज सेटिंग रेंज | एसी: 0.0-300.0 वी | |
| आउटपुट वोल्टेज माप सीमा | एसी: 5.0-300.0 वी | |
| आउटपुट वोल्टेज माप सटीकता | Reading (1.5% पढ़ने का मूल्य + 3 वी) | |
| रिसाव वर्तमान सेटिंग रेंज | ऊपरी सीमा: 0.000-5.000mA;निचली सीमा: 0.000-5.000mA;0.000 = बंद | |
| शून्य वर्तमान | 0.000-2.000mA | |
| रिसाव वर्तमान माप सीमा | 0.50-9.999-20.00 एमए | |
| रिसाव वर्तमान माप सटीकता | Reading (1.5% पढ़ने मूल्य + 5 शब्द) | |
| टेस्ट टाइम सेटिंग रेंज | 0.0, 0.1-999.9 एस;0.0 = आउटपुट जारी रखें | |
| परीक्षण समय सेटिंग सटीकता | Setting (0.1% सेटिंग मान + 0.05 s) | |
