| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HC9916 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | 20 सेट / महीना |

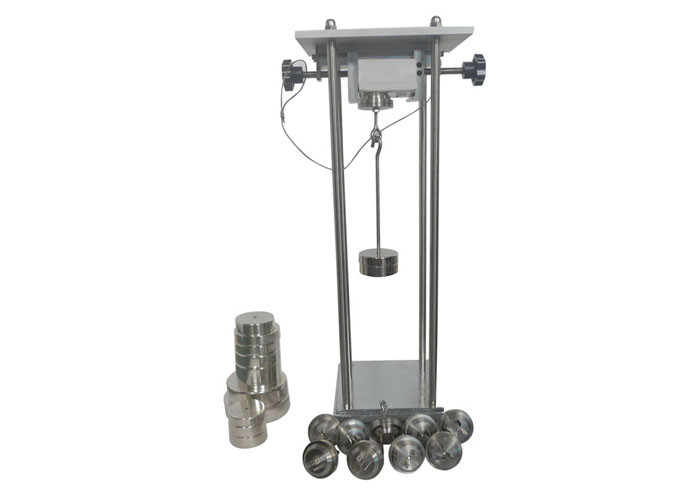

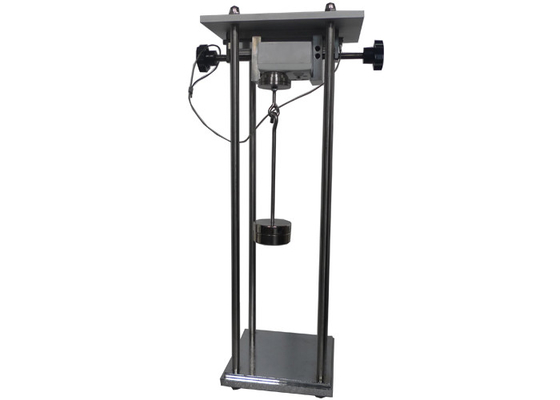

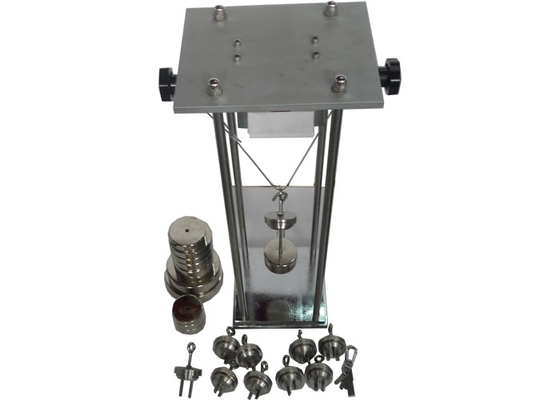

अधिकतम और न्यूनतम निकासी बल के सत्यापन के लिए प्लग सॉकेट टेस्ट उपकरण
मानक:
IEC 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट 1: सामान्य आवश्यकताएं' खंड 22.1, खंड 22.2, आंकड़ा 18 और 19 और तालिका 16।
आवेदन:
इस उपकरण का उपयोग यह सत्यापित करने के लिए किया जाता है कि मानक रेंज में सॉकेट से प्लग या प्लग पिन खींचने के लिए अधिकतम निकासी बल और न्यूनतम निकासी बल।बिजली के सामान की संरचना प्लग को सम्मिलित करने और बाहर निकालने में आसान होनी चाहिए, और प्लग को सामान्य उपयोग में रोकना चाहिए।
फ़ीचर:

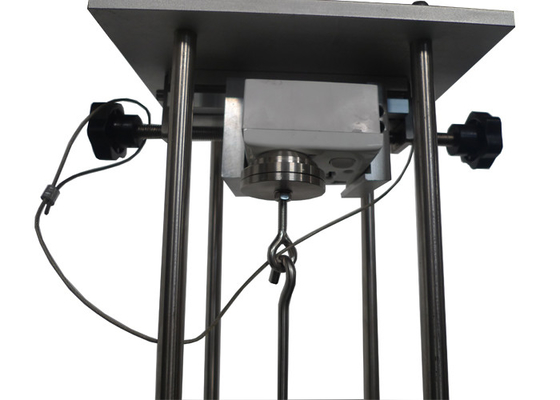

शीर्ष प्लेट क्षैतिज स्थिति से ऊर्ध्वाधर अभिविन्यास तक घूमती है और क्लैंपिंग डिवाइस को शीर्ष प्लेट में घुमाया जा सकता है।ये विशेषताएं विभिन्न मानक आवश्यकताओं को पूरा करने के लिए डिवाइस को कई अलग-अलग कॉन्फ़िगरेशन में सेट करने की अनुमति देती हैं।मानक प्लग और वेट 16 ए तक रेटेड सॉकेट पर परीक्षण करने के लिए प्रदान किए जाते हैं।
न्यूनतम निकासी बल के परीक्षण के लिए पिन गेज और उपयुक्त वजन अलग से बेचे जाते हैं।पिन गेज के आवश्यक आयाम को ग्राहक द्वारा निर्दिष्ट करने की आवश्यकता है।
खुरदरे स्टील से बनाए गए टेस्ट प्लग में खुरदरापन 0.8 मिमी से अधिक नहीं होता है।
क्षैतिज से ऊर्ध्वाधर तक शीर्ष प्लेट पिवोट्स।
पैरामीटर:
| टेस्ट प्लग |
कठोर स्टील से बना है। परीक्षण प्लग और पिन विशिष्ट देश की प्लग और सॉकेट आवश्यकताओं के अनुसार बनाया जाएगा। |
| तौल | एक जोड़ा।सुपरपोजिशन 100N प्राप्त किया जा सकता है, 1/10 परीक्षण बल के अतिरिक्त वजन द्वारा लागू बल |
| ऑपरेशन | गाइड |
| मानक | IEC60884-1 |
तालिका 16 - प्लग और सॉकेट-आउटलेट के लिए अधिकतम और न्यूनतम वापसी बल
| गौण की रेटिंग |
की संख्या के डंडे सहायक |
पीछे हटने का बल एन |
||
|
मल्टी पिन नाप ज्यादा से ज्यादा |
मल्टी पिन नाप ज्यादा से ज्यादा |
एकल-पिन नाप ज्यादा से ज्यादाए |
||
| तक और 13 ए सहित | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| 5 | 70 | |||
| तक और 13 ए सहित | 2 | 50 | 2.0 | 25 |
| 3 | 54 | |||
| 3 से अधिक | 70 | |||
| 16 ए से ऊपर और 32 ए सहित | 2 | 80 | 3.0 | 27 |
| 3 | 80 | |||
| 3 से अधिक | 100 | |||
| ये प्रत्याहार बल केवल एक प्लग के लचीले अर्थिंग संपर्क संयोजन के परीक्षण के लिए हैं। | ||||
