| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HH0810A |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

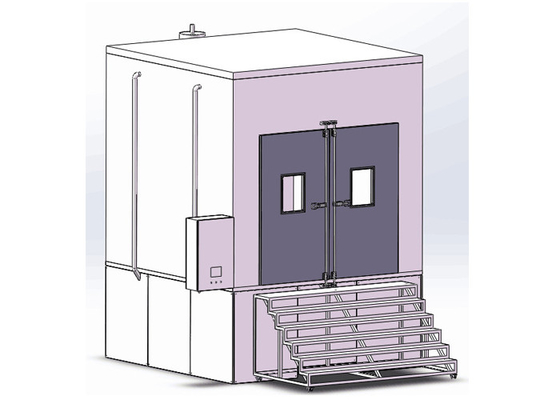

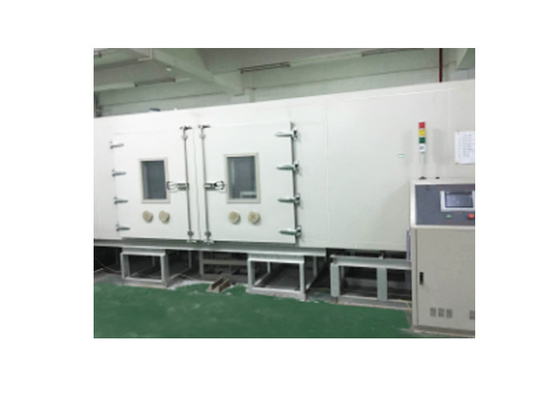

IEC60529 चित्रा 2 आईपी टेस्ट उपकरण सैंड और डस्ट टेस्ट चैंबर IP5X IP6X टेस्ट वॉक इन-टाइप के लिए
| 1. उत्पाद अवलोकन | |
| उद्देश्य | डस्टप्रूफ / टेस्ट चैम्बर विभिन्न भागों के डस्टप्रूफ पर लागू होता है, जिसमें ऑटोमोबाइल लैंप, इंस्ट्रूमेंट, इलेक्ट्रिकल डस्ट कवर, स्टीयरिंग सिस्टम, डोर लॉक, मोटर आदि शामिल हैं। |
| विशेषता |
ऑटोमोबाइल भागों, विद्युत भागों और अन्य भागों के धूल प्रतिरोध परीक्षण का अनुपालन फ्लोटिंग प्रकार के अनुसार डस्टप्रूफ और डस्टप्रूफ टेस्ट Jis-d-0270-f2 के अनुसार धूल डिजिटल सेटिंग, आसान संचालन और रखरखाव |
| मानक को पूरा करें | बाड़ों द्वारा प्रदान की गई सुरक्षा का आईईसी60529 डिग्री (आईपी कोड) |
| नमूना वजन | कुल वजन 3T से कम |
| 2. उत्पाद विनिर्देशों | |
| उत्पाद नमूना | HH0810A |
| स्टूडियो का आकार | D4500mm × W2500mm × H3500mm (अनुकूलन) |
| आयतन | 40 एम 3 |
| सीमा आयाम |
D5000mm × W3200mm × H4550mm (यह पूर्व निर्धारित आकार है। वास्तविक आकार थोड़ा अलग है। यदि साइट पर कोई सीमा है, तो कृपया अग्रिम में बताएं) |
| 3. तकनीकी संकेतक | |
| पर्यावरण की स्थिति का परीक्षण करें | परिवेश का तापमान + 10 ℃, सापेक्ष आर्द्रता, 85%, वायुमंडलीय दबाव: 86-106kpa है |
| धूल का परीक्षण करें | सूखी तालक पाउडर जो 75μm की छलनी और तार व्यास 50μm के वर्ग चलनी के माध्यम से जा सकता है। |
| धूल की सघनता | 2) 4 किग्रा / एम 3 (धूल की खपत) |
| स्वीकार्य तापमान मान | आर टी + 10 ℃ ~ 60 ℃ |
| धूल उड़ाने वाला नियंत्रण चक्र | 1s ~ 99H (समायोज्य) |
| परीक्षण समय का समय | 1s ~ 999 H (समायोज्य) |
| शॉक टाइम | 1S ～ 99H (एडजस्टेबल) |
| वायु प्रवाह की गति | यह सुनिश्चित करने में सक्षम होगा कि परीक्षण धूल समान रूप से और धीरे-धीरे परीक्षण नमूने पर बसता है, और अधिकतम मूल्य 2m / s से अधिक नहीं होगा |
| 4. संरचना | |
| संरचनात्मक लेआउट | उपकरण वॉक-इन स्टोरेज प्लेट की ऑन-साइट असेंबली की विधि को अपनाते हैं, और संरचना का लेआउट लगभग विभाजित होता है: चैम्बर संरचना, धूल संग्रह प्रणाली, धूल उड़ाने की प्रणाली, नियंत्रण प्रणाली, आदि। |
| प्रयोगशाला शरीर |
वेयरहाउस सामग्री: 100 मिमी की मोटाई के साथ पर्यावरण के अनुकूल और लौ-मंदक कठोर पॉलीयूरेथेन फोम, साइट पर इकट्ठा; बाहरी दीवार सामग्री: दूधिया सफेद स्टील प्लेट भीतरी दीवार सामग्री: SUS304 स्टेनलेस स्टील प्लेट सील: संयुक्त को आयातित ग्लास सिलिका जेल के साथ सील किया गया है, जो सिलिकॉन तेल जंग के लिए प्रतिरोधी है; थर्मल इन्सुलेशन सामग्री: लगभग 100 मिमी की मोटाई, मजबूत थर्मल इन्सुलेशन प्रदर्शन के साथ पर्यावरण के अनुकूल लौ-मंदक कठोर पॉलीयुरेथेन फोम |
| चैंबर नीचे |
निचले भाग में यूनिट रूम है, जिसमें कमरे की बॉडी का निचला प्लेट ग्रिड, लोडिंग के लिए गाइड रेल, डस्ट कलेक्शन फ़नल, वाइब्रेटर, पंखा, चैनल स्टील अंडरफ़्रेम आदि शामिल हैं। असर क्षमता: कुल असर क्षमता: 3T |
| द्वार |

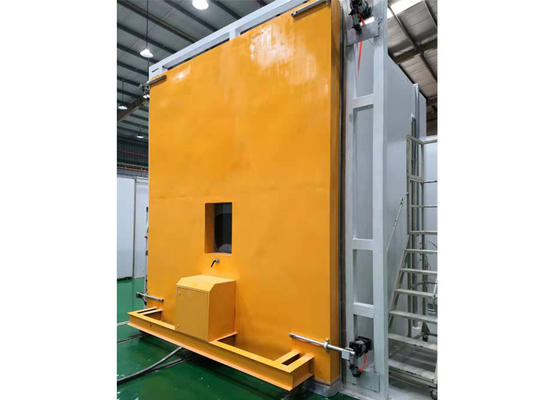

गेट: मैनुअल डबल हिंग वाला दरवाजा, दरवाजा खोलने का आकार 1800 × 2800 मिमी है;दरवाजा सील पट्टी मजबूत उम्र बढ़ने प्रतिरोध और धूल जकड़न प्रतिरोध है। अवलोकन विंडो: प्रत्येक गेट एक ग्लास अवलोकन खिड़की से सुसज्जित है, आकार लगभग 500 मिमी चौड़ा × 650 मिमी ऊंचा है।बॉक्स में नमूने की परीक्षण स्थिति का निरीक्षण करने के लिए एक मैनुअल डस्ट स्क्रेपर स्थापित किया गया है। |
| प्रकाश स्थापना | कमरे के शीर्ष पर नम प्रमाण और विस्फोट प्रूफ लैंप के दो सेट स्थापित किए गए हैं, और नियंत्रण कक्ष पर स्विच को नियंत्रित किया जाता है। |
| दबाव राहत संतुलन | ऊपरी वायु पेटी के दबाव को लीक होने से रोकने और धूल को बाहर निकालने से रोकने के लिए एक प्रेशर बैलेंस पोर्ट |
| 5. धूल संग्रह और उड़ाने प्रणाली | |
| धूल इकट्ठा करने वाली फ़नल | स्टेनलेस स्टील से बने छह शंकु के आकार के धूल संग्रह फ़नल से लैस है, जो धूल गिरने पर इनर बॉक्स के ब्लो होल के पास इकट्ठा होते हैं, और समय-समय पर वाइब्रेटर और डस्ट डिस्चार्ज पोर्ट से लैस होते हैं, जब मशीन को रोका जाता है, तो धूल को बाहर निकाला जा सकता है। । |
| थरथानेवाला | मजबूत थरथानेवाला, समायोज्य कंपन समय और अवधि, भीतरी दीवार से जुड़ी धूल कोन कीप के नीचे करने के लिए, धूल को समान बनाते हैं |
| धूल उड़ाने की विधि | धूल संग्रह फ़नल में रेत की धूल को रेत के धूल परीक्षण के लिए परीक्षण कक्ष के किनारे के ऊपरी वायु आउटलेट पर धूल धौंकनी के माध्यम से परीक्षण कक्ष में उड़ा दिया जाता है। |
| धूल छानने का काम | सटीक धूल फिल्टर, फिल्टर बैग, बॉक्स के अंदर और बाहर दबाव को संतुलित करें |
| धूल धूसरित | पूरे अंतरिक्ष की धूल उड़ाने वाली आवश्यकताओं को पूरा करने के लिए, उच्च शक्ति वाले मध्यम दबाव प्रशंसकों के 6 सेट सुसज्जित हैं।प्रशंसक एक निश्चित सांद्रता की धूल को परीक्षण वस्तु तक पहुंचाते हैं, और वायु प्रवाह की दिशा ऊपर से नीचे की ओर होती है। |
| धूल सूखना |
धूल को सुखाने और रीसायकल करने के लिए डस्ट आउटलेट पाइप के सामने हीटिंग रिंग स्थापित करें हीटर नियंत्रण मोड: contactless बराबर अवधि पल्स चौड़ाई समायोजन, SSR (ठोस राज्य रिले) |
| धूल उड़ाने का योजनाबद्ध आरेख |  |
| हीटिंग निरार्द्रीकरण | 304 स्टेनलेस स्टील हीटिंग डिवाइस को अपनाएं, धूल को सूखा रखने के लिए गर्मी और dehumidify करें |
| 6. नियंत्रण प्रणाली | |
| नियंत्रक |
नियंत्रक: 7 इंच एलसीडी, टच स्क्रीन प्रोग्राम कंट्रोलर प्रदर्शन: TFT असली रंग प्रदर्शन संकल्प 800 × 600;प्रदर्शन तापमान, दबाव, परीक्षण समय, आदि ऑपरेशन मोड: प्रोग्राम मोड और फिक्स्ड मोड; कार्यक्रम की क्षमता: 999 कार्यक्रम, प्रत्येक कार्यक्रम में अधिकतम 999 चरण होते हैं, 999 चक्र सेट किए जा सकते हैं, और कार्यक्रमों को जोड़ा जा सकता है; समय सेटिंग: 999h69m59s के भीतर मनमाने ढंग से सेट करें, और अस्थायी धूल समय, कंपन समय और वैक्यूम समय को अलग से नियंत्रित करें; सहायक कार्य: इसमें मानव-मशीन संवाद फ़ंक्शन है, जिसे उपकरण की दूरस्थ निगरानी, वैकल्पिक नेटवर्क इंटरफ़ेस (LAN), फ़ॉल्ट अलार्म और कारण, प्रोसेसिंग प्रॉम्प्ट फ़ंक्शन का एहसास करने के लिए मानक RS232 संचार इंटरफ़ेस के माध्यम से विस्तारित किया जा सकता है;पावर-ऑफ प्रोटेक्शन फंक्शन, टाइमिंग फंक्शन (ऑटोमैटिक स्टार्ट एंड स्टॉप), फॉल्ट डिस्प्ले और सेल्फ डायग्नोसिस फंक्शन: इमर्जेंसी प्रॉब्लम मैनुअल, मेंटेनेंस मैनुअल; रिकॉर्डिंग समारोह: स्मृति संचय परीक्षण समय; |
| तापमान माप | Pt100 प्लेटिनम प्रतिरोध |
| बिजली गति देने वाला | विश्वसनीय संचालन और गारंटी सेवा जीवन सुनिश्चित करने के लिए रिले और संपर्ककर्ता जैसे विद्युत घटक आयातित ब्रांड जैसे श्नाइडर और ओमरॉन या प्रसिद्ध घरेलू ब्रांड होंगे। |
| 7. अन्य विन्यास | |
| वैक्यूम करने वाला उपकरण |
स्वतंत्र वैक्यूमिंग उपकरणों के 2 सेट;अधिकतम प्रवाह दर लगभग 1L / मिनट है, और समायोज्य दबाव कम से कम 2KPa है सहित दबाव नापने का यंत्र, वैक्यूम पंप, एयर फिल्टर, दबाव विनियमन triplet, जोड़ने पाइप (हवा के 3 सेट के साथ जुड़े नलिका) वैक्यूम डिग्री: 2KPa (20 मीटर) |
| टेस्ट छेद | And 50 मिमी परीक्षण छेद के दो सेट, जिसमें उच्च संक्षारण प्रतिरोध और धूल की जकड़न के साथ एक सिलिका जेल प्लग शामिल है, परीक्षण नमूनों पर उपयोगकर्ताओं की सुविधा के लिए प्रदान किया जाता है। |
| सॉकेट | डस्ट प्रूफ सॉकेट (सिंगल-फेस 220V / 10kW) 1 सेट, (तीन-चरण 380V / 60kW) 1 सेट, (बिजली आपूर्ति का उपयोग, स्वतंत्र नियंत्रण सहित) |
| स्पेयर पार्ट्स | टैल्कम पाउडर कण आकार <75um, 20kg 5 बैग |

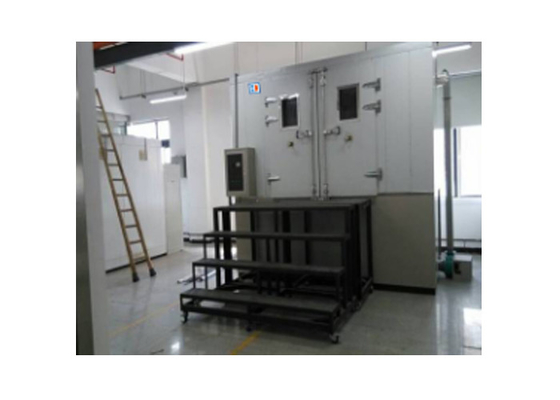

| कदम | प्रयोगशाला में कर्मियों की पहुंच को आसान बनाने के लिए धातु से बने चल कदमों से लैस है |
| 8. सुरक्षा सुरक्षा उपकरण | |
| उपकरण सुरक्षा |
पावर अधिभार, शॉर्ट सर्किट संरक्षण, ग्राउंडिंग संरक्षण, वोल्टेज संरक्षण मोटर चरण हानि संरक्षण और अलार्म का संकेत |
| 9. सेवा की शर्तें (उपयोगकर्ता निम्नलिखित शर्तों की गारंटी देगा और संबंधित कनेक्शन को पूरा करेगा) | |
| स्थापना वेबसाइट |
पहली मंजिल की इमारत का मैदान समतल है, और उपकरण स्थापना की स्थिति का झुकाव 1 ° से अधिक नहीं है ग्राउंड बेअरिंग की क्षमता 2500kg / m2 से कम नहीं है जल निकासी प्रणाली के साथ साइट अच्छी तरह हवादार है। उपकरण के आसपास कोई मजबूत कंपन नहीं उपकरणों के आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र नहीं उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं उपकरण के आसपास उचित उपयोग और रखरखाव की जगह |
| मैदान | इनडोर स्थापना |
| पर्यावरण की स्थिति |
तापमान: 10 ℃ ~ 35 ℃ सापेक्ष आर्द्रता: ≤ 85% वायुदाब: 86kpa pa 106kpa |
| बिजली की आपूर्ति आवश्यकताओं |
वोल्टेज और आवृत्ति: AC380V and 10% 50Hz three 10% तीन चरण चार तार + सुरक्षात्मक जमीन तार सुरक्षात्मक जमीन तार का जमीनी प्रतिरोध 4 ground से कम है पावर स्विच: इंस्टॉलेशन साइट पर उपकरण के लिए संबंधित क्षमता के हवा या पावर स्विच को कॉन्फ़िगर करने के लिए उपयोगकर्ता की आवश्यकता होती है, और स्विच को उपकरण के लिए स्वतंत्र रूप से उपयोग किया जाना चाहिए;चाकू स्विच या पावर सॉकेट निषिद्ध है;स्विच उपकरण से 2 मीटर से अधिक दूर नहीं है बिजली क्षमता: स्थापित शक्ति के अनुसार कॉन्फ़िगर किया गया, लगभग 15kw |
| भंडारण पर्यावरण आवश्यकताओं | जब उपकरण काम नहीं कर रहा है, तो परिवेश का तापमान 0 ℃ ~ + 45 ℃ के भीतर रखा जाएगा और सूखा रखा जाएगा। |
