| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | VF-1 |
| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | प्रति माह 15 सेट |

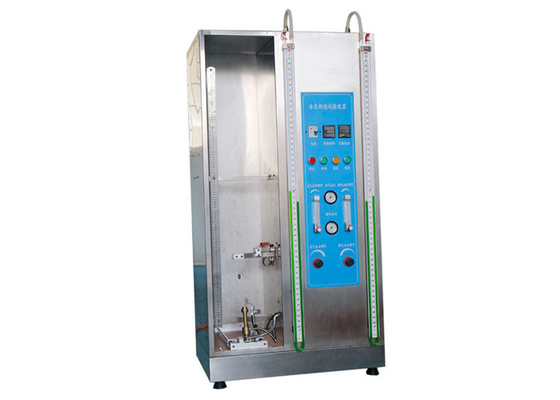

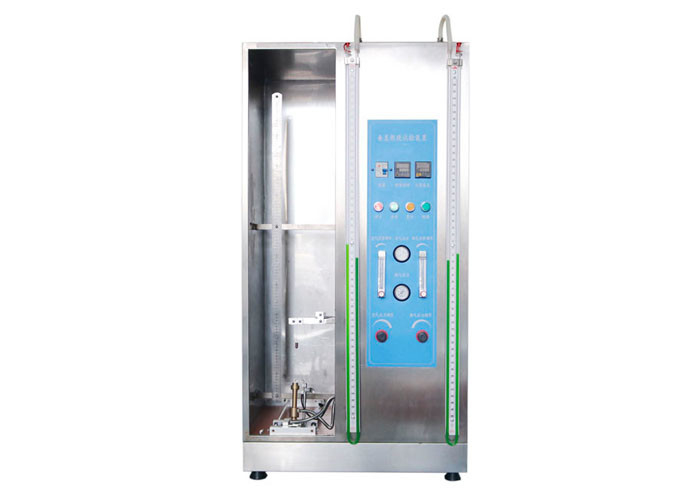

IEC60695-11-2 के साथ अनुलंब लौ इग्निशन स्रोत के लिए IEC 60332 धातु संलग्नक ज्वलनशीलता परीक्षण उपकरण
उत्पाद की जानकारी:
यह उपकरण आग की परिस्थितियों में इलेक्ट्रिक और ऑप्टिकल फाइबर केबलों पर IEC60332-1-1 टेस्ट की मानक आवश्यकता के अनुरूप है - भाग 1-1: एकल अछूता तार या केबल के लिए ऊर्ध्वाधर लौ प्रसार के लिए परीक्षण - उपकरण, IEC60332-1-2 IEC60332-1-3।
आवेदन:
यह एकल विद्युत तार या केबल के ऊर्ध्वाधर दहन परीक्षण के लिए लागू है।इसका उपयोग इन्सुलेशन की दहन विशेषता को मापने के लिए किया जाता है।नमूने के अनुसार जलने का समय पूर्व निर्धारित किया जा सकता है।लौ की ऊंचाई को समायोजित करना सुविधाजनक है।
फ़ीचर:
परीक्षण उपकरण में निम्नलिखित शामिल होंगे:
क) एक धातु संलग्नक;
बी) एक इग्निशन स्रोत;
ग) एक उपयुक्त कक्ष।
एक धातु संलग्नक (1 200) 25) मिमी ऊँचा, (300 mm 25) मिमी चौड़ा और (450 with 25) मिमी खुला सामने और बंद ऊपर और नीचे के साथ गहरा, (चित्र 1 देखें), का उपयोग किया जाएगा, ताकि रक्षा के लिए ड्राफ्ट से परीक्षण नमूना।इसका निर्माण कठोर शीट धातु से किया जाएगा।
इग्निशन स्रोत IEC 60695-11 -2 का अनुपालन करेगा, जिसमें परीक्षण लौ की पुष्टि की एक विधि शामिल है, सिवाय इसके कि प्रयोगशाला धूनी / कक्ष नीचे का पालन करेगा:
धातु के बाड़े और इग्निशन स्रोत को एक उपयुक्त कक्ष के भीतर समाहित किया जाएगा, जो परीक्षण अवधि के दौरान ड्राफ्ट से काफी हद तक मुक्त होगा, लेकिन जलाने के परिणामस्वरूप होने वाली विषाक्त गैसों के निपटान के लिए सुविधाओं के साथ।चैम्बर (23) 1 0) ° C के तापमान पर बनाए रखा जाएगा।
तकनीकी मापदंड:
| कार्यरत वोल्टेज | 220V / 50 हर्ट्ज |
| नियंत्रण ऑपरेशन मोड | विद्युत नियंत्रण, बटन संचालन |
| ब्लास्ट बर्नर मानक | IEC60695-11-2 अनुलग्नक ए, बर्नर उद्घाटन: ±7 mm 0.05 मिमी, पीतल से बना |
| गैस का प्रवाह और गैस श्रेणी | मिश्रण गैस: 650 m 30mL / मिनट प्रोपेन ± 10 / 0.5L / मिनट वायु, दोहरी प्रवाह मीटर समायोजन |
| जलने का समय | 9999X0.1S |
| जलता हुआ कोण | झुकाव 45 ° ° 2 °, समायोज्य |

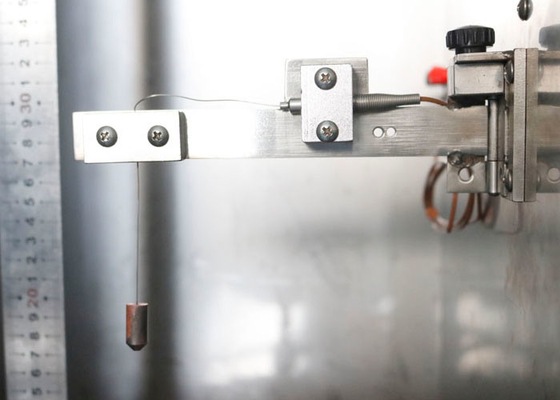

| परीक्षण लौ अंशांकन | तापमान को मापने के तांबे के सिर: 500W: mm9mm, 0.01 मिमी, ड्रिलिंग से पहले वजन: 10 .0 0 .05g |
| थर्मोकपल: अमेरिकी मूल ओमेगा arm0.5 कवच निकल-क्रोमियम / निकल एल्यूमीनियम तार K-Thermocouple, तापमान प्रतिरोध 1100 ° | |
| कॉपर ब्लॉक को मापने के लिए बन्सन बर्नर पोर्ट के बीच की दूरी: 95 मिमी | |
| लौ ऊंचाई: भीतरी लौ: 55 mm 5 मिमी, बाहरी लौ: 180। 10 मिमी | |
| तापमान वृद्धि का समय 100 ° 5 ° C से 700 ° C 3 ° C 45। 5 s | |
| दहन कक्ष | WDH: 300 × 450 × 1200 ± 25 मिमी |
| गैस | > 95% प्रोपेन या कोयला गैस |
| नमूना जांच | लंबाई: 600: 25 मिमी, नीचे से दूरी: 50 मिमी |
| नमूने का निश्चित क्षैतिज समर्थन | 2, दूरी: 550 मिमी |
