| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HWI -1 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी/टी, एल/सी |
| आपूर्ति करने की क्षमता: | 10 सेट / महीना |

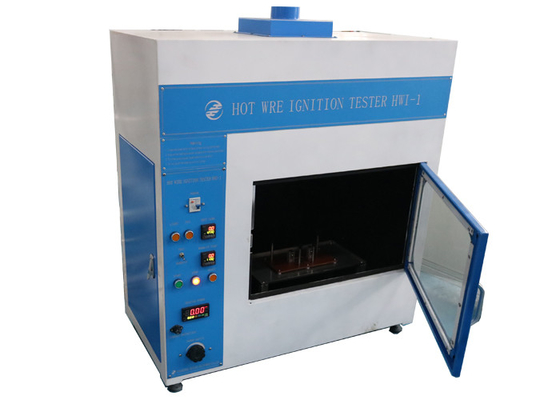

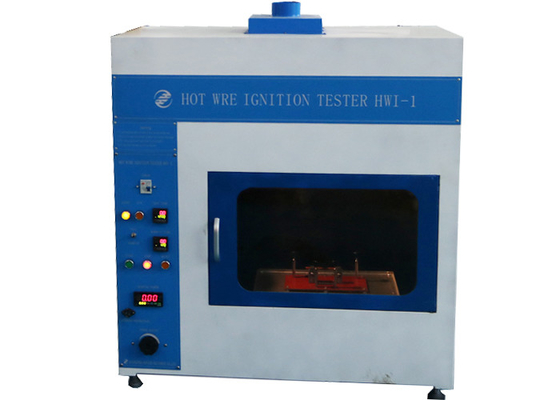

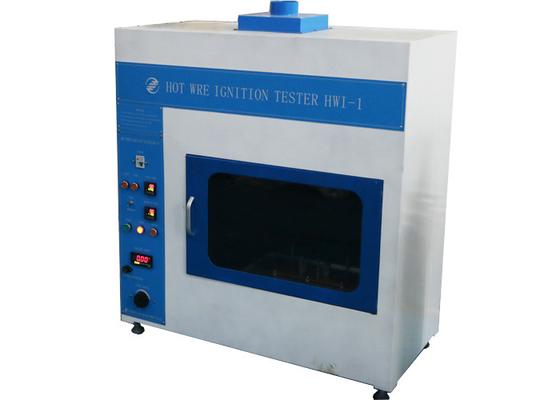

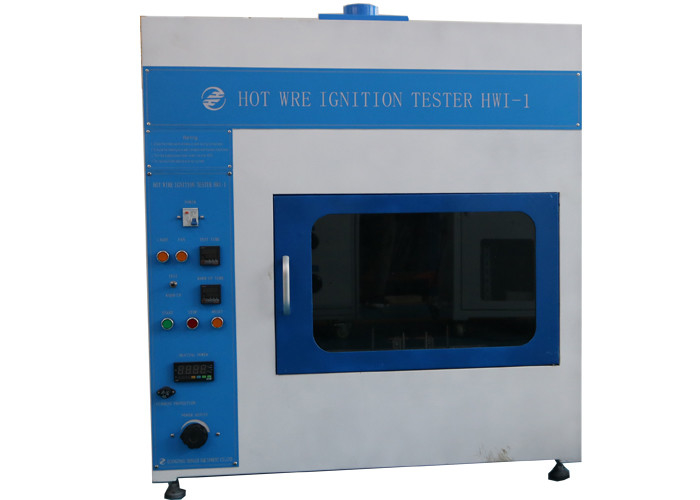

IEC60695-2-20 ज्वलनशीलता परीक्षण उपकरण विद्युत नियंत्रण के साथ गर्म तार इग्निशन परीक्षक
मानक:
IEC60950-1 सूचना प्रौद्योगिकी उपकरण - सुरक्षा - भाग 1: सामान्य आवश्यकताएँ अनुलग्नक A.4 गर्म तार प्रज्वलन परीक्षण;
IEC60947-1 लो-वोल्टेज स्विचगियर और कंट्रोलगियर –पार्ट 1: सामान्य नियम अनुलग्नक M M.1 हॉट वायर इग्निशन टेस्ट (HWI);
IEC60695-2-20 अग्नि खतरे का परीक्षण - भाग 2: चमक / गर्म तार आधारित परीक्षण विधियाँ - धारा 20: सामग्री पर गर्म तार का तार प्रज्वलन क्षमता परीक्षण।
परीक्षण उपकरण का विवरण:
परीक्षण कक्ष के अनुमानित केंद्र में चैम्बर के नीचे 60 मिमी की ऊँचाई पर क्षैतिज स्थिति में परीक्षण के नमूने का समर्थन करने के लिए 70 मिमी के अलावा दो सहायक पोस्ट प्रदान करने वाले एक फ़िक्सेचर में नमूना को तेज़ किया जाएगा। चित्र M.1)।
लगभग 250 मिमी व्यास और लगभग 5.28 r / m के ठंडे प्रतिरोध और 580 m / के लंबाई से बड़े पैमाने पर अनुपात वाले NiCr-wire (80% निकेल, 20% क्रोमियम, लोहा मुक्त) की 250 मिमी ± 5 मिमी लंबाई। किलो का उपयोग किया जाएगा।परीक्षण से पहले, तार को एक सीधी लंबाई में बिजली के एक चर स्रोत से जोड़ा जाएगा जो कि 8 s से 1 2 s की अवधि के लिए तार में 0.26 डब्ल्यू / मिमी की बिजली अपव्यय का कारण बनता है।
ठंडा होने के बाद, तार को पूर्ण रूप से 6.35 मिमी turns 0.05 मिमी के अंतर के साथ पांच पूर्ण घुमावों के नमूने के चारों ओर लपेटा जाएगा।एक घुमावदार स्थिरता का उपयोग किया जाएगा, जो समान रूप से 5.4 एन 5.4 0.02 एन के घुमावदार बल के साथ नमूने के केंद्र भाग में तार की स्थिति देगा।
तार के सिरों को चर शक्ति स्रोत से जोड़ा जाएगा।
सप्लाई सर्किट की क्षमता कम से कम 0.31 डब्ल्यू / मिमी की कम से कम 0.31 डब्ल्यू / मिमी की एक निरंतर रैखिक 48 हर्ट्ज से कम बिजली की घनत्व को बनाए रखने के लिए पर्याप्त होगी।60 ए और 1.5 वी पर आपूर्ति सर्किट का शक्ति घनत्व लगभग 0.3 डब्ल्यू / मिमी होगा।शक्ति स्तर को सुचारू रूप से और लगातार समायोजित करना और ± 2% के भीतर शक्ति को मापना संभव होगा।
पैरामीटर:
| कार्यरत वोल्टेज | 220V / 50Hz |
| नियंत्रण ऑपरेशन मोड | विद्युत नियंत्रण, बटन संचालन |
| हीटिंग कॉइल | ф0.5 मिमी, Ni80 / Cr20, लंबाई: 250 मिमी, 5 मिमी, ठंड प्रतिरोध 5.28Ω / मी |
| वार्षिक धारक दूरी | 250 मिमी |
| नमूना धारक की दूरी और ऊंचाई | 70 मिमी, ऊंचाई: 60 मिमी (ट्रे सतह के लिए धारक की सतह के बीच की दूरी) |
| तार लपेटने का तनाव और उसकी दूरी | 5.4N 5 0.05N, 6.35 मिमी 5 0।5 मिमी (31.5 मिमी within 0.5 मिमी, कॉइल 5 चक्र, राष्ट्रीय मानक 6 मिमी है) |
| समय और शक्ति की घोषणा | 8s-12s (1s-999.9s डिजिटल डिस्प्ले प्रीसेट हो सकता है), 0.26W / mm display 4% (डिजिटल डिस्प्ले समायोज्य है) |
| परीक्षण समय और शक्ति | 120s (1s-999.9s डिजिटल डिस्प्ले प्रीसेट हो सकता है), 0.26W / mm% 4% (डिजिटल डिस्प्ले समायोज्य है) |
| विशिष्ट आकार | एल × डब्ल्यू × एच: (125 mm 5 मिमी) × (13.0) 0.5 मिमी) × (0.75 + 0.075 0 मिमी, 1.5 + 0.15 0 मिमी, 3 + 0.3 0 मिमी) [राष्ट्रीय मानक 0.75 mm 0.1 मिमी, 1.5- ± 0.1 मिमी, 3 है ± 0.2 मिमी] |
| परीक्षण प्रक्रिया | स्वत: नियंत्रण, स्वतंत्र निकास |
| प्रकाश | नियंत्रण के साथ परीक्षण कक्ष में प्रकाश व्यवस्था से लैस |
| परीक्षण कक्ष और आयाम | > 0.5>, ब्लैक मैट बैकग्राउंड, एग्जास्ट फैन के साथ, आयाम: 1100 * 550 * 1200 मिमी, 130 किग्रा |
