| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | NF-1 |
| एमओक्यू: | एक सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | 10 सेट / महीना |

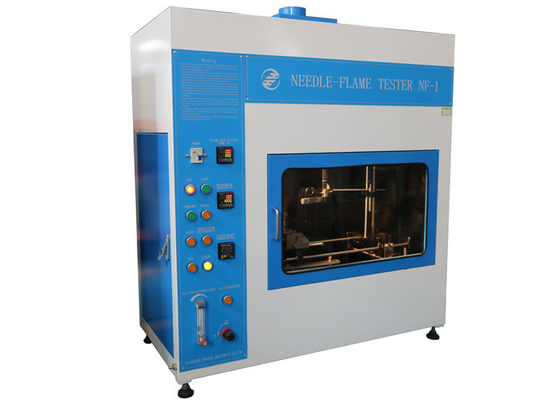

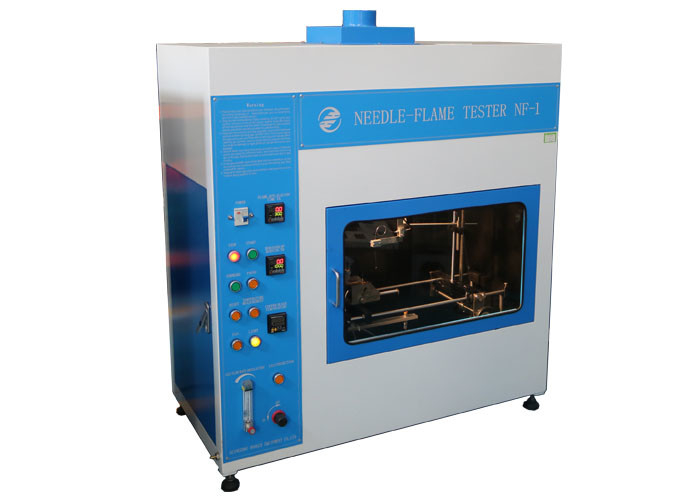

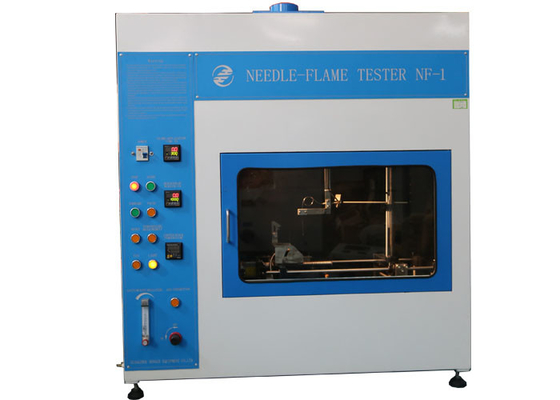

IEC60695-11-5 ज्वलनशीलता परीक्षण उपकरण सुई-ज्वाला परीक्षक विद्युत नियंत्रण और बटन ऑपरेशन के साथ
मानक:
IEC 60695-11-5 अग्नि खतरा परीक्षण - भाग 11 -5: परीक्षण ज्वाला - सुई-लौ परीक्षण विधि - उपकरण, पुष्टिकरण परीक्षण व्यवस्था और मार्गदर्शन।
परीक्षण उपकरण का विवरण:

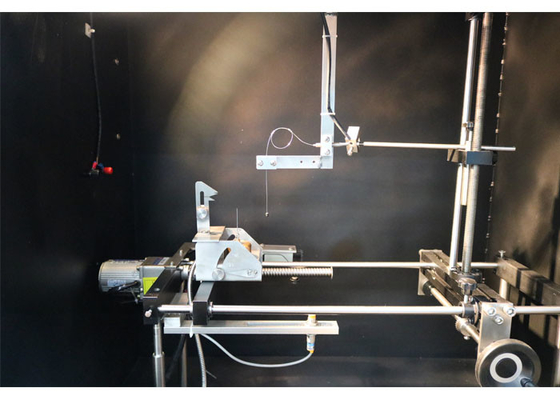

बर्नर टेस्ट फ्लेम का उत्पादन करने के लिए 0.5 मिमी outer 0.1 मिमी और बाहरी व्यास 0.9 मिमी से अधिक नहीं के बोर के साथ कम से कम 35 मिमी की एक ट्यूब शामिल होगा।
बर्नर को ब्यूटेन या प्रोपेन गैस की आपूर्ति की जाती है, जिसमें कम से कम 95% की शुद्धता होती है।बर्नर ट्यूब में कोई भी हवा नहीं होगी।
ऊर्ध्वाधर स्थिति में बर्नर की धुरी के साथ, गैस की आपूर्ति को समायोजित किया जाता है ताकि लौ की लंबाई 1 2 मिमी when 1 मिमी हो, जब एक अंधेरे पृष्ठभूमि के खिलाफ दब्बू रोशनी में देखा जाता है (चित्र 1 देखें)।एनेक्स ए में विस्तृत उपकरण और प्रक्रिया का उपयोग करते हुए लौ की पुष्टि की जाएगी। तापमान के लिए परीक्षण का समय 1 00 डिग्री सेल्सियस से 5 डिग्री सेल्सियस से 700 डिग्री सेल्सियस तक बढ़ने के लिए 3 डिग्री सेल्सियस 23.5 सेकंड s 1.0 एस होगा।
प्रयोगशाला धूआं / कक्ष में कम से कम 0.5 मीटर की एक आंतरिक मात्रा होगी3।चैम्बर नमूना पिछले हवा के सामान्य थर्मल परिसंचरण की अनुमति देते हुए, चैम्बर मुक्त वातावरण प्रदान करेगा।चैम्बर प्रगति में परीक्षण के अवलोकन की अनुमति देगा।दीवारों की अंदरूनी सतह गहरे रंग की होगी।
सुरक्षा और सुविधा के लिए, यह वांछनीय है कि इस बाड़े (जिसे पूरी तरह से बंद किया जा सकता है) को दहन के उत्पादों को हटाने के लिए एक निष्कर्षण उपकरण के साथ फिट किया जाए, जो विषाक्त हो सकता है।निष्कर्षण उपकरण को परीक्षण के दौरान बंद कर दिया जाएगा और समय माप किए जाने के तुरंत बाद चालू कर दिया जाएगा।एक सकारात्मक समापन स्पंज की आवश्यकता हो सकती है।
पैरामीटर:
| ParametersModel | NF-1 | NF-2 (टच स्क्रीन) |
| कार्यरत वोल्टेज | 220V / 50Hz | 220V / 50Hz |
| नियंत्रण ऑपरेशन मोड | विद्युत नियंत्रण, बटन संचालन | इन्फ्रारेड रिमोट कंट्रोल के साथ पीएलसी कंट्रोल, 7 इंच कलर टच स्क्रीन ऑपरेशन |
| combustor | इनर बोर Inner0.5 मिमी mm 0.1 मिमी, आयुध डिपो .90.9 मिमी, एल ≥ 35 मिमी, स्टेनलेस स्टील | |
| गैस श्रेणी | ब्यूटेन या प्रोपेन गैस जिसमें कम से कम 95% की शुद्धता हो (बोतलबंद लाइटर गैस का उपयोग कर सकते हैं) | |
| लौ की ऊँचाई | 12 ± 1 मिमी समायोज्य (लौ ऊंचाई गेज के साथ) | |
| ज्वाला वार्मिंग आवश्यकता | 100 ° 100 5 ° C से 700 ° C 3 ° C, 23.5S S 1S के भीतर मानक मूल्यों के लिए समय | |
| दहन कोण | झुकाव 45 ° (परीक्षण) या ऊर्ध्वाधर (जब लौ की ऊंचाई समायोजित करें) | |
| ट्रे | रेशम कागज की एक परत (12 ~ 30 ग्राम / वर्ग मीटर) 10 मिमी मोटी पाइन बोर्ड पर कवर की जाती है, परीक्षण के नमूने के नीचे 200 of 5 मिमी की दूरी के साथ | |
| टाइमर / निरंतर दहन | 0-9999X0.1S | |
| तापमान मापने की दूरी |
बर्नर और परीक्षण के नमूने के शीर्ष केंद्र के बीच की दूरी: 8। 1 मिमी |
|
| तापमान अंशांकन |
तापमान मापने वाले तांबे का सिर: ±4 mm 0.01mm, वजन: 0.58। 0.01g |
|
|
तापमान थर्मोकपल: अमेरिकी मूल ओमेगा arm0.5 कवच निकल-क्रोमियम / निकल एल्यूमीनियम तार K-Thermocouple, तापमान प्रतिरोध 1100 ° |
||
| तापमान मापने की दूरी: 6 ± 0.5 मिमी | ||
| वायु की मात्रा पर नियंत्रण | फ्लो मीटर को समायोजित करके लौ की ऊंचाई को समायोजित किया जा सकता है | |
| परीक्षण प्रक्रिया | स्वत: नियंत्रण, स्वतंत्र निकास | |
| प्रकाश | नियंत्रण के साथ परीक्षण कक्ष में प्रकाश व्यवस्था से लैस | |
| परीक्षण कक्ष और आयाम | > 0.5 क्यूब, ब्लैक योगोन बैकग्राउंड, एग्जॉस्ट फैन के साथ, साइज: 1100 * 550 * 1200mm, वजन: 130kg | |
