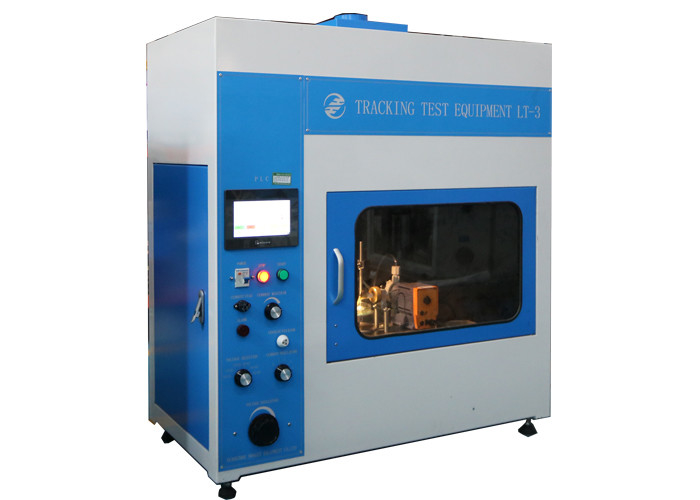

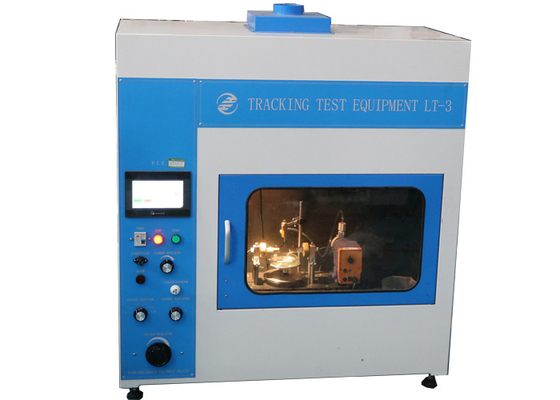

प्लेटिनम इलेक्ट्रोड ज्वलनशीलता परीक्षण ट्रैकिंग संकेतक परीक्षक

IEC60112 प्लेटिनम इलेक्ट्रोड और पीएलसी नियंत्रण के साथ ज्वलनशीलता परीक्षण उपकरण ट्रैकिंग संकेतक परीक्षक

मानक:

IEC60112-2009 सबूत और ठोस इन्सुलेट सामग्री के तुलनात्मक ट्रैकिंग सूचक के निर्धारण के लिए विधि।

आवेदन:

इसका उपयोग ट्रैकिंग के प्रदर्शन के सापेक्ष प्रतिरोध के निर्धारण के लिए किया जाता है, जो विद्युत क्षेत्र की कार्रवाई के तहत ठोस विद्युत इन्सुलेट सामग्री होती है, जब सतह में पानी की अशुद्धियों से संपर्क होता है।

यदि नमी और अशुद्धियों से प्रभावित पर्यावरणीय बिजली के उत्पाद, रिसाव विभिन्न ध्रुवीयता वाले जीवित भागों या जीवित भागों और जमी हुई धातु के बीच इन्सुलेशन के कारण हो सकते हैं, तो उत्पन्न चाप में शॉर्ट सर्किट या बिजली के कटाव का कारण होगा, यहां तक ​​कि आग का कारण भी।ट्रैकिंग परीक्षण उपरोक्त स्थिति का अनुकरण करने वाली इंसुलेटिंग सामग्री को मापने के लिए एक विनाशकारी परीक्षण है, जो कि जब विसंवाहक पानी में इलेक्ट्रिक और अशुद्धियों के प्रभाव में होता है, तब ट्रैकिंग के सापेक्ष प्रतिरोध को मापता है।

फ़ीचर:

यह उपकरण उन्नत पीएलसी नियंत्रण प्रणाली, टच-स्क्रीन मानवकृत बटन ऑपरेटिंग उपकरण, उच्च गुणवत्ता वाली सामग्री और पेशेवर तकनीक को अपनाता है, जो खुद को उत्कृष्ट गुणवत्ता, स्थिर और टिकाऊ प्रदर्शन और सुंदर उपस्थिति देता है।इसके अलावा, स्वचालित ड्रिप टाइमिंग डिवाइस, सटीक इलेक्ट्रोड प्रेशर सेंसर डिस्प्ले, सरल ऑपरेशन और उच्च सटीकता परीक्षण की दक्षता में सुधार करते हैं और हमारे उपकरण इसी तरह के उत्पादों में अग्रणी स्थान लेते हैं।

काम करने का सिद्धांत:

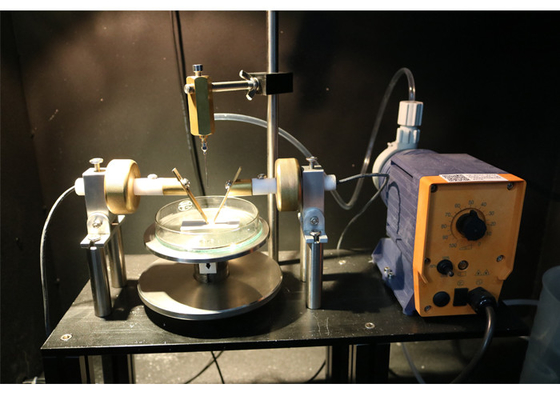

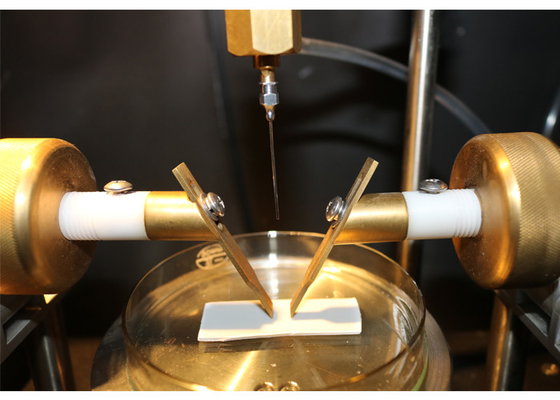

लीकेज ट्रैकिंग टेस्ट (ट्रैकिंग इंडेक्स टेस्टिंग) का कार्य सिद्धांत यह है कि प्लैटिनम इलेक्ट्रोड के बीच वोल्टेज के साथ आवश्यक ऊंचाई (35 मिमी) और आवश्यक समय (30s) में आवश्यक मात्रा का तरल (0.1% एनएच 4 सीएल) गिरता है ( ठोस इन्सुलेट सामग्री की सतह पर 2 मिमी × 5 मिमी)।इस प्रकार उपयोगकर्ता विद्युत क्षेत्र और नम या दूषित माध्यम के संयुक्त प्रभाव के तहत ठोस इन्सुलेट सामग्री सतह के ट्रैकिंग प्रतिरोध प्रदर्शन का मूल्यांकन करते हैं।एक शब्द में, इस डिवाइस का उपयोग तुलना ट्रैकिंग सूचकांक (CT1) और विद्युत प्रतिरोध सूचकांक (PT1) को मापने के लिए किया जाता है।

पैरामीटर:
