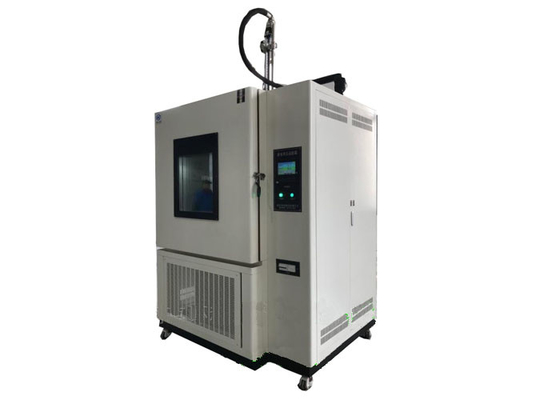

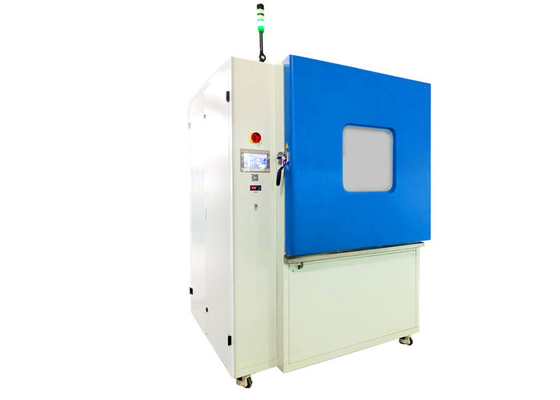

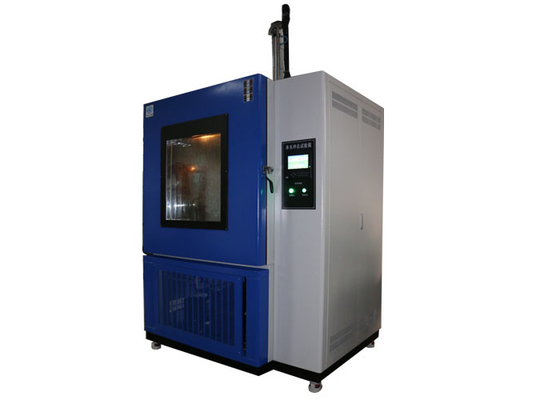

ISO16750 आइस वॉटर शॉक टेस्ट चैंबर

इलेक्ट्रॉनिक उपकरणों के लिए ऑटो पार्ट्स टेस्ट उपकरण आईएसओ 16750 आइस वॉटर शॉक टेस्ट

मानक:

VW-80000 इलेक्ट्रिक और इलेक्ट्रॉनिक अवयव मोटर वाहनों में 3.5t सामान्य आवश्यकताओं तक, परीक्षण की स्थिति और टेस्ट क्लैश के साथ 9.12 K-12 तापमान शॉक;

ISO16750-4 सड़क वाहनों-पर्यावरण की स्थिति और बिजली और इलेक्ट्रॉनिक उपकरणों के लिए परीक्षण-भाग 4: जलवायु भार खंड 5.4.2 बर्फ के पानी का झटका परीक्षण।

उद्देश्य:

यह परीक्षण बर्फ के पानी से प्रेरित एक थर्मल झटके का अनुकरण करता है और वाहन के छींटे क्षेत्रों में उत्पादों पर लागू होता है।इस परीक्षण का उद्देश्य एक गर्म सिस्टम / घटक पर बर्फ के पानी की बौछार का अनुकरण करना है।यह सर्दियों के दौरान गीली सड़कों पर ड्राइविंग करते समय होता है।विफलता मोड विभिन्न तापमान विस्तार गुणांक के कारण सामग्री या सील विफलताओं के यांत्रिक खुर हैं।ऑटो पार्ट्स परीक्षण उपकरण

जाँचने का तरीका:

स्पलैश पानी परीक्षण:

टी पर एक गर्म हवा ओवन में DUT गरम करें _{अधिकतम} निर्दिष्ट होल्डिंग समय के लिए, टी _ज।फिर 3 एस के लिए बर्फ के पानी के साथ DUT छप।

यदि DUT को केवल एक दिशा से वाहन में विभाजित किया जाता है, तो इसे केवल इस दिशा से छींटे दें जबकि यह एक स्थापित स्थिति में है।यदि उपकरण को वाहन में विभिन्न दिशाओं से विभाजित किया जाता है, तो इन निर्देशों को ध्यान में रखा जाएगा।इस स्थिति में, प्रत्येक स्प्लैश दिशा के लिए एक नया DUT का उपयोग करें।DUT पर निर्देशित छप की चौड़ाई हमेशा DUT की चौड़ाई से अधिक होगी।यदि DUTs को एक जेट के लिए बहुत बड़ा साबित किया जाता है, तो DUT पर स्प्लैश प्रभाव की एक लाइन बनाने के लिए कई जेट्स को एक पंक्ति में व्यवस्थित करें।4 से 6 के आंकड़े देखें।

परीक्षण मापदंडों में शामिल हैं:

⎯ चक्रों की संख्या: 100;

⎯ होल्डिंग समय, टी _ज T पर है _{अधिकतम} : 1 घंटे या जब तक DUT तापमान स्थिरीकरण नहीं हो जाता है;

⎯ संक्रमण अवधि: <20 एस (तापमान भंडारण और छिड़काव के बीच DUT के मैनुअल संक्रमण के लिए);

सबसे तरल पदार्थ: डी-आयनीकृत पानी;

⎯ पानी का तापमान: 0 डिग्री सेल्सियस से +4 डिग्री सेल्सियस;

⎯ जल प्रवाह: 3 एल और 4 एल प्रति 3 एस (स्प्लैश अवधि) के बीच;

जेट और DUT सतह के बीच की दूरी: (325 mm 25) मिमी (पानी DUT की पूरी चौड़ाई पर लागू किया जाएगा);

See ऑपरेटिंग मोड: चित्र 5 देखें;

: DUT का उन्मुखीकरण: वाहन में जैसा।

पैरामीटर:
