| ब्रांड नाम: | HeJin |
| मॉडल संख्या: | HH0805A |
| एमओक्यू: | एक सेट |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |
आईपी टेस्ट उपकरण IPX1 के लिए IPX1 ओपन टाइप के लिए वाटर प्रूफ टेस्टिंग सिस्टम
मानक:
बाड़ों (IP कोड) IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 द्वारा प्रदान की गई सुरक्षा की IEC 60529 डिग्री;
IEC 60598-1 Luminaires - भाग 1: सामान्य आवश्यकताओं और परीक्षण धूल, ठोस वस्तुओं और नमी के प्रवेश के लिए 9.2 टेस्ट;
IEC 60335-1 घरेलू और इसी तरह के बिजली के उपकरण - सुरक्षा - भाग 1: सामान्य आवश्यकताओं का खंड 15 नमी प्रतिरोध;
नमूना जांच:
मुख्य रूप से प्रकाश, घरेलू उपकरणों, औद्योगिक बिजली, संचार अलमारियाँ, ऑटो पार्ट्स, मोबाइल खुफिया और अन्य क्षेत्रों में उपयोग किया जाता है।
सिस्टम संरचना:

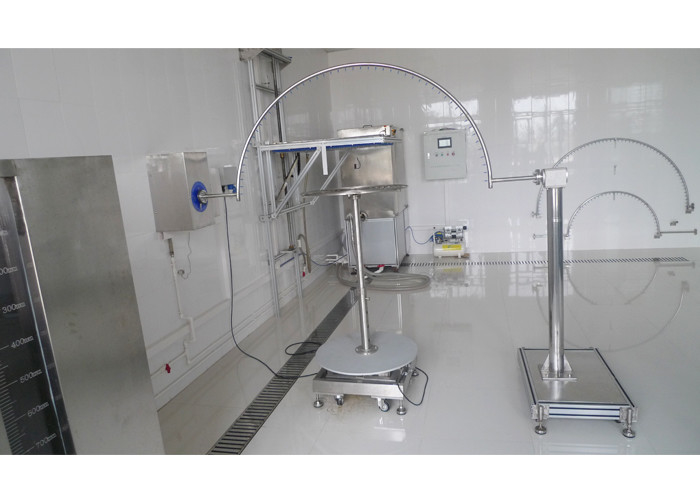

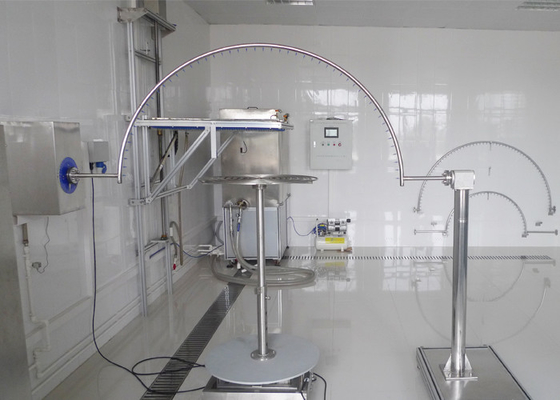

IPX1to X7 वॉटर प्रूफ टेस्टिंग सिस्टम सहित IPX1 और IPX2 परीक्षण के लिए ड्रिप बॉक्स, दोलन ट्यूब और एक IPX3 और IPX4 परीक्षण के लिए स्प्रे नोजल, ए IPX5 और IPX6 परीक्षण के लिए नोजल जेट, a IP600 मिमी टर्नटेबल, एक पानी की आपूर्ति (IPX7 विसर्जन के लिए भी) और विद्युत नियंत्रण कैबिनेट।

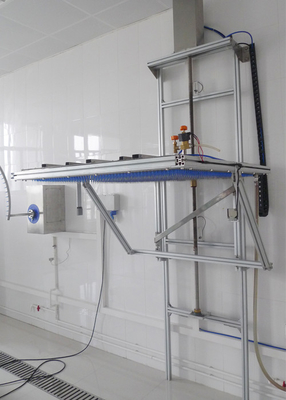

ऊर्ध्वाधर ड्रिप परीक्षण फ्रेम स्थापित किया गया है और दीवार पर तय किया गया है।ड्रिप बॉक्स को 200 मिमी ड्रिप ऊंचाई की आवश्यकता को पूरा करने के लिए चेन ड्राइव स्क्रू द्वारा ऊपर और नीचे संचालित किया जाता है;ऑसिलेटिंग ट्यूब को दीवार पर भी स्थापित किया जाता है और मोटर द्वारा घुमाया जाता है।
पैरामीटर:
| 1. IPX1 और IPX2 परीक्षण के लिए ड्रिप बॉक्स | |
| ड्रिप परीक्षण क्षेत्र |
1000 × 600 मिमी, अनुकूलन योग्य
|
| ड्रिप ऊंचाई | 200 मिमी, समायोज्य।अवरक्त सेंसर द्वारा स्वचालित रूप से महसूस किया जाता है, जब सुई नमूना 200 मिमी के उच्चतम बिंदु पर स्थित होती है, ड्रिप बॉक्स स्वचालित रूप से बंद हो जाएगा। |
| टपकने की दर (जल प्रवाह) | 1 + 0.05 0 मिमी / मिनट या 3 + 0.05 0 मिमी / मिनट switchable, डिजिटल नियंत्रित वर्षा प्रौद्योगिकी को अपनाने |
| सुई का छेद | Φ0.4mm |
| छेदों के बीच की दूरी | 20 मिमी |
| परीक्षण का समय | 0-999.9 मिनट, प्रीसेट हो सकता है |
| इंस्टॉलेशन तरीका | दीवार पर चढ़ा या फर्श का प्रकार |
|

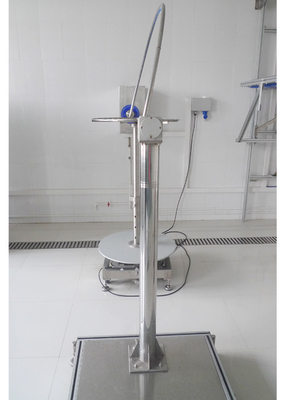

2। IPX3 और IPX4 परीक्षण के लिए ओस्सिलिंग ट्यूब |
|
| दोलन ट्यूब त्रिज्या |
मानक विन्यास R600, R800 और R1000, अन्य त्रिज्या R200, R400, R1200, R1400, R166mm हैं उपलब्ध हैं, स्टेनलेस स्टील से बना है
|
| सुई का छेद | Φ0.4mm |
| दो छेदों के कोण शामिल हैं | IPX3: 120 °;IPX4: 180 ° |
| पेंडुलम कोण | IPX3: 120 ° (° 60 °);IPX4: 350 ° () 175 °) |
| बारिश की गति |
IPX3: 4 s / समय (2 × 120 °); IPX4: 12 s / समय (2 × 350 °); |
| पानी का प्रवाह | 1-10L / मिनट समायोज्य |
| परीक्षण का समय | 0.01S-99hours 59min, प्रीसेट हो सकता है |
|
3. IPX3 और IPX4 परीक्षण के लिए स्प्रे नोजल
|
|
| स्प्रे नोजल मापदंडों |
बाहरी व्यास: Ф102 मिमी गोलाकार व्यास: SФ75.5 मिमी 121 छेद Ф0.5 मिमी; केंद्र में 1 छेद 30 ° पिच पर 12 छेदों के 1 आंतरिक घेरे 15 ° पिच पर 24 छिद्रों के 4 बाहरी वृत्त चल ढाल-अलुमिनियम स्प्रे नोजल-ब्रास |
| पानी का प्रवाह | 10L / मिनट% 5%, फ्लो मीटर समायोज्य है |
| निपीडमान | 50-150Kpa, दबाव नापने की सीमा 0-0.25Mpa |
| 4. IPX5 और IPX6 परीक्षण के लिए नोजल जेट | |
| नोजल व्यास | IPX5: Φ6.3 मिमी;IPX6: Φ12.5mm |
| पानी का प्रवाह | IPX5: 12.5: 0.625L / मिनट;IPX6: 100 L 5L / मिनट |
| जेट नोजल से बाड़े तक की दूरी | 2.5-3m |
| 5. टर्नटेबल | |
| व्यास | Φ600mm, mm800mm और are1000mm उपलब्ध हैं, |
| घूमने की रफ़्तार | 1R / मिनट |
| टिलटेबल कोण | 15 ° |
| रोटेशन का परीक्षण कोण | 90 °, निरंतर घूर्णन |
| सहनशक्ति | ≤150kg |
|
6. पानी की आपूर्ति (IPX7 विसर्जन के लिए) और विद्युत नियंत्रण कैबिनेट
|
|
| उपयुक्त |
(ए) IPX1 के लिए पानी की आपूर्ति ~ IPX6 पनरोक परीक्षण (बी) IPX7 पानी विसर्जन परीक्षण (ग) IPX8 पानी की जकड़न परीक्षण के लिए पानी का भंडारण (d) पूरे जलरोधी उपकरण के लिए स्वचालित नियंत्रण |
| पानी का भंडारण टैंक |
यह IPX5 के पानी के भंडारण पर लागू होता है ~ IPX6 मजबूत पानी स्प्रे परीक्षण, IPX8 के पानी के इंजेक्शन, IPX7 विसर्जन मात्रा: 1000L आयाम: L1000mmXW1000mmXH1000mm अवलोकन खिड़की: कड़ा हुआ कांच की खिड़की अवलोकन खिड़की आयाम: W200mmXH1250mm गहराई नापने का यंत्र: स्टेनलेस स्टील गहराई गेज की ऊंचाई: 1300 मिमी, सटीकता 1 मिमी तरल स्तर नियंत्रण: फ्लोट स्विच + अतिप्रवाह पाइप |
| नियंत्रण कैबिनेट: |
फ्लो डिटेक्शन: इलेक्ट्रॉनिक फ्लोमीटर के माध्यम से फ्लो सिग्नल फीडबैक फ्लो सेटिंग: टच स्क्रीन पर सेट करें तापमान का पता लगाने: पीआईडी नियंत्रक: पीएलसी नियंत्रण समारोह: निरंतर तापमान पानी की आपूर्ति, निरंतर प्रवाह पानी की आपूर्ति, निरंतर दबाव पानी की आपूर्ति, और परीक्षण समय नियंत्रण। संरक्षण समारोह: रिसाव संरक्षण, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण |
| IPX7 विसर्जन स्वचालित लिफ्ट ब्रैकेट |
उठाने की दूरी: 0 ~ 1250 मिमी ब्रैकेट आयाम: L1000mmXW1000mm ब्रैकेट लोड वजन: 50 किलो |
